MS
参数
4-33
4-12-3
操作

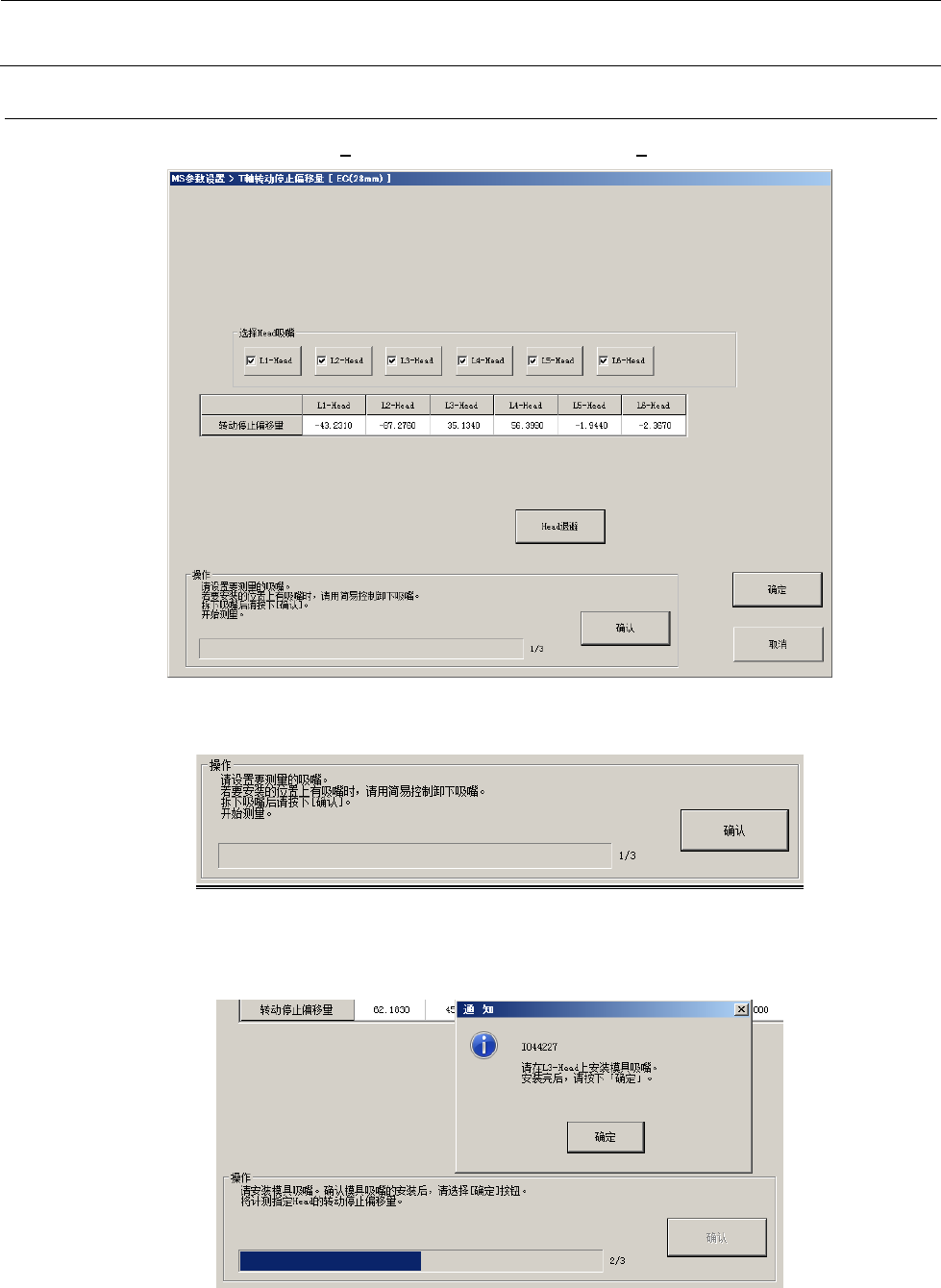

从菜单中选择“偏移量设置（O）”－“T轴转动停止偏移量（N）”，会显示以下对话框。
＜操作⑫1/2＞
请选择进行测定的贴装头。
如果被测贴装头上装有吸嘴，请卸下吸嘴。
按下确认按钮，将进行被测贴装头的θ轴原点复归。
请按照指示把标准吸嘴装到被测贴装头上。
按下“确定”按钮，将在测量激光测定高度后，根据测量结果利用激光进行角度偏移量
的测量。
MS
参数
4-34

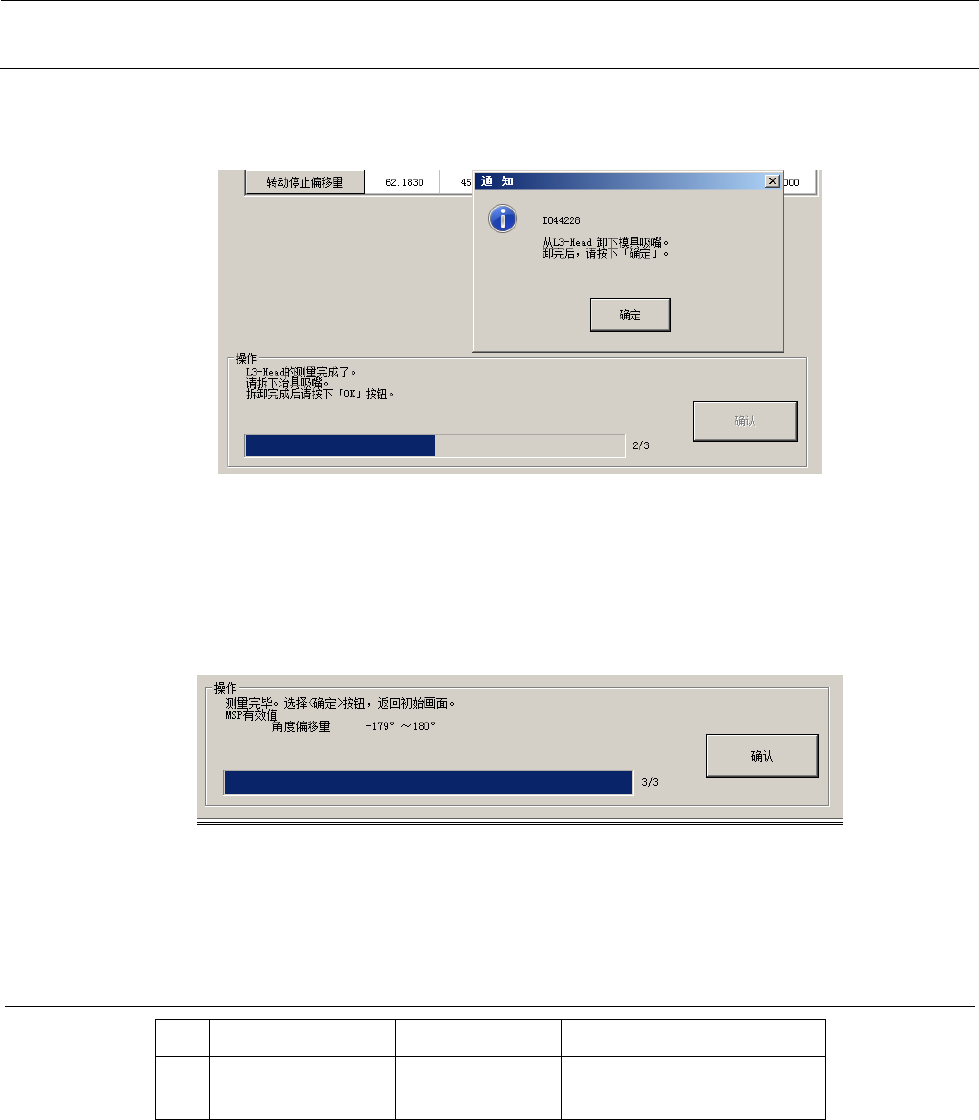

测定完成后，显示以下的对话框信息。
请从被测贴装头上卸下标准吸嘴，选择“确定”。
“确定”按钮被按下后，转移到下一个贴装头的测量。
准备完成后请按下确认按钮。
根据选择的次数重复相同的操作。
＜操作⑫2/2＞
所有的计测结束后，会显示以下的对话框。
按下“确认”后，返回初始设置画面。
4-12-4 MSP
容许值
No.
项目
MSP容许值
出现的问题
1 止转锁销偏移量 -179°～180° 不能安装卡盘吸嘴、
卡盘吸嘴损坏
MS
参数
4-35

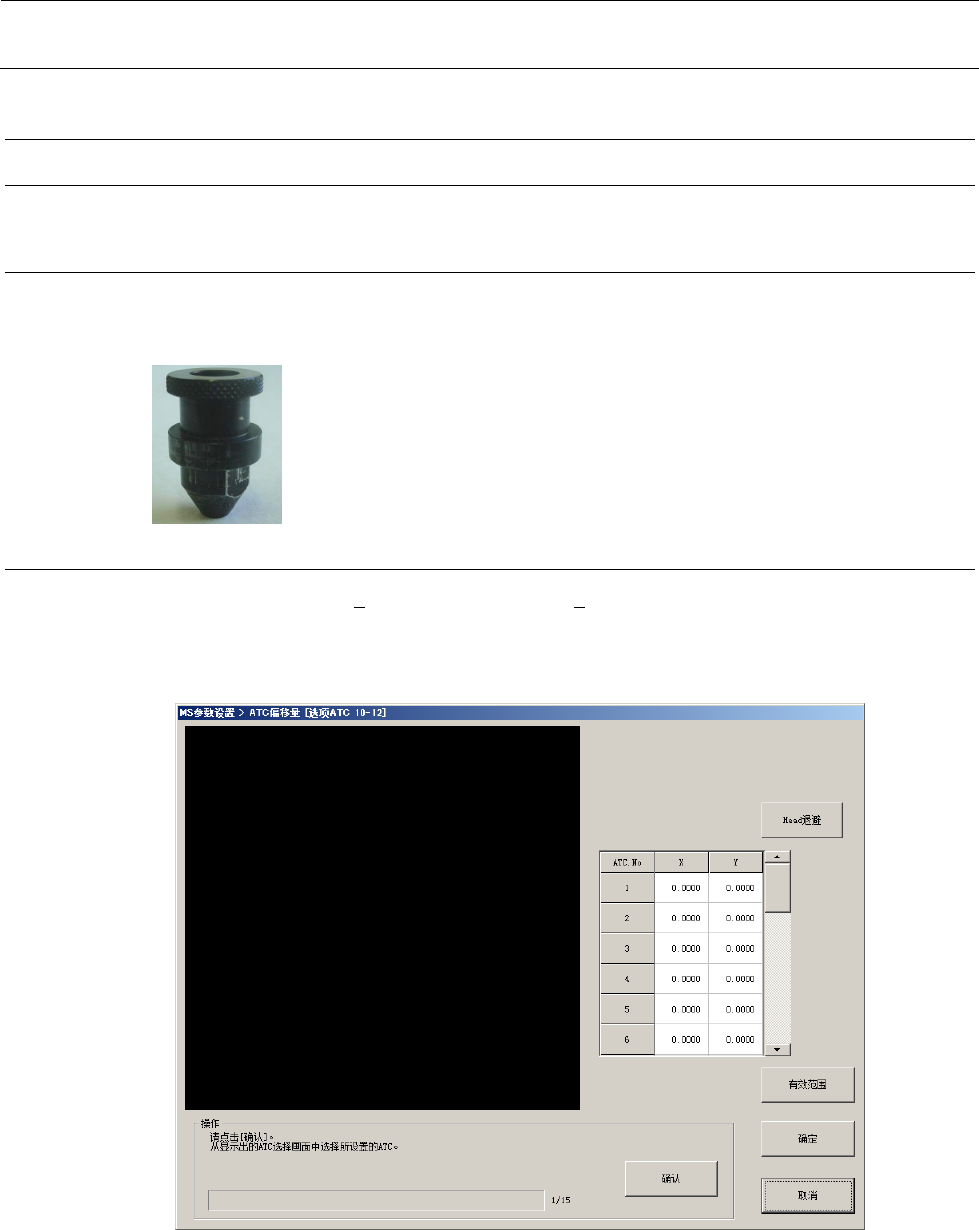

4-13 ATC
偏移量
4-13-1
功能
取得ATC的各点的装配位置。
4-13-2
使用夹具
本项目中使用以下夹具。
• ATC偏移量boss 80 (40053311)
4-13-3
操作
从菜单中选择“偏移量设置（O）”－“ATC偏移量（A）”，会显示以下对话框。
画面并不相同，与安装的ATC有关。
⑫ATC10-12 时
