＜操作⑫1/15＞
请从“C-ATC”选择项目中选择要取得偏移量的C-ATC编号。
要取得C-ATC的装配高度时，请对“装配高度”项目进行勾选。
勾选完成后，请按确认按钮。
＜操作⑫2/15＞
请在被指定的C-ATC位置上设置偏差boss（凸起夹具），按下确认按钮。
“确认”按钮被选择后，以OCC基准移动到boss上。
＜操作⑫3/15＞
请利用示教进行调整，使boss位于画面的中央。
示教完成后，按“确认”按钮。
“确认”按钮被选择后，机器即进行中心的计测，执行装配位置（X，Y）的计算。
＜操作⑫4/15＞
计测结束后，请从指定的位置上卸下偏差boss夹具，准备完毕后请按“确认”按钮。
MS
参数
4-41
选择“确认”后，转到下一个C-ATC的测量，根据C-ATC的选择次数重复进行相同的操作。

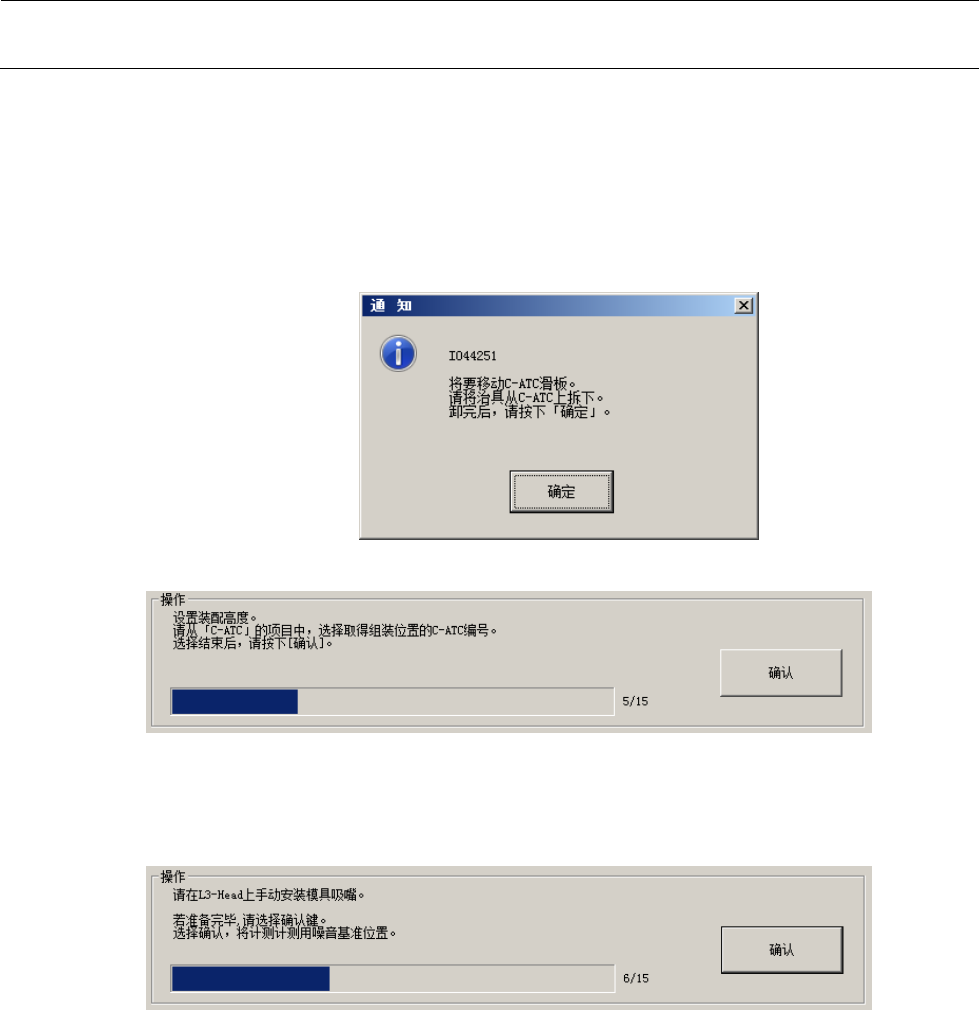

※接下来要测量的C-ATC位于另一滑板侧时，将显示以下信息。
按下OK后C-ATC滑板移动。
请注意不要忘记取下夹具。
＜操作⑫5/15＞
XY装配位置的取得全部完成后，接着进行装配高度的取得。
请 从“ C-ATC”选择项目中，选择想要取得装配高度偏移量的C-ATC编号，按下确认按钮。
＜操作⑫6/15＞
请用简易控制将夹具吸嘴安装到所指定的贴装头上，准备完毕后选择确认。
选择确认后，将进行基准吸嘴的长度测量。
（未安装夹具吸嘴就按下“确认”按钮时，请按照指示安装吸嘴。）
基准吸嘴的长度测定完成后，会显示以下的对话框信息。
请按照指示卸下标准吸嘴，安装508吸嘴。
卸下标准吸嘴，在指定贴装头上安装508吸嘴后，按下“OK”按钮，即进行508吸嘴的长
度测量。
MS
参数
4-42
508吸嘴的长度测定完成后，显示以下的对话框信息。
请把测定高度用的夹具安装到所指定的C-ATC位置，按下“OK”按钮。
准备完毕后请选择确认。
选择确认后，指定贴装头将移动到夹具位置。
＜操作⑫10/15＞
指定贴装头与夹具位置有偏离时，请利用示教调整贴装头位置。
准备完毕后请选择确认。
选择确认后，会执行装配高度测量。
• 自动计测内容
① 启动Head的真空，读入真空值。此时，若真空值低于−80KPa，就出错。
② 逐步下降Z轴，使吸嘴与夹具接触。
③ 进一步下降Z轴，测量真空值变得低于−80KPa的位置。
④ 根据第③步计测到的位置和计测用的吸嘴的长度，算出指定C-ATC的装配高度并进行更
新。
