MS 参数 4- 43 测量完成后，显示以下 的对话框信 息。 请从 C-ATC 卸下测定高度 用的夹具，按下 “ OK ”。 准备完成后请按下确认 按钮。 确认按钮按下后，转移 到下一个 C- ATC 的测量，根据选择的 次数重复相同的 操作。 ※ 接下来要测量 的 C-ATC 位于另一滑板侧时，将显 示以下信息。 按下 OK 后 C-ATC 滑板移动。 请注意不要忘记取下 夹具 。 如果未卸下夹具就令滑板动作，滑板与取得高度用的夹具…
MS
参数
4-42

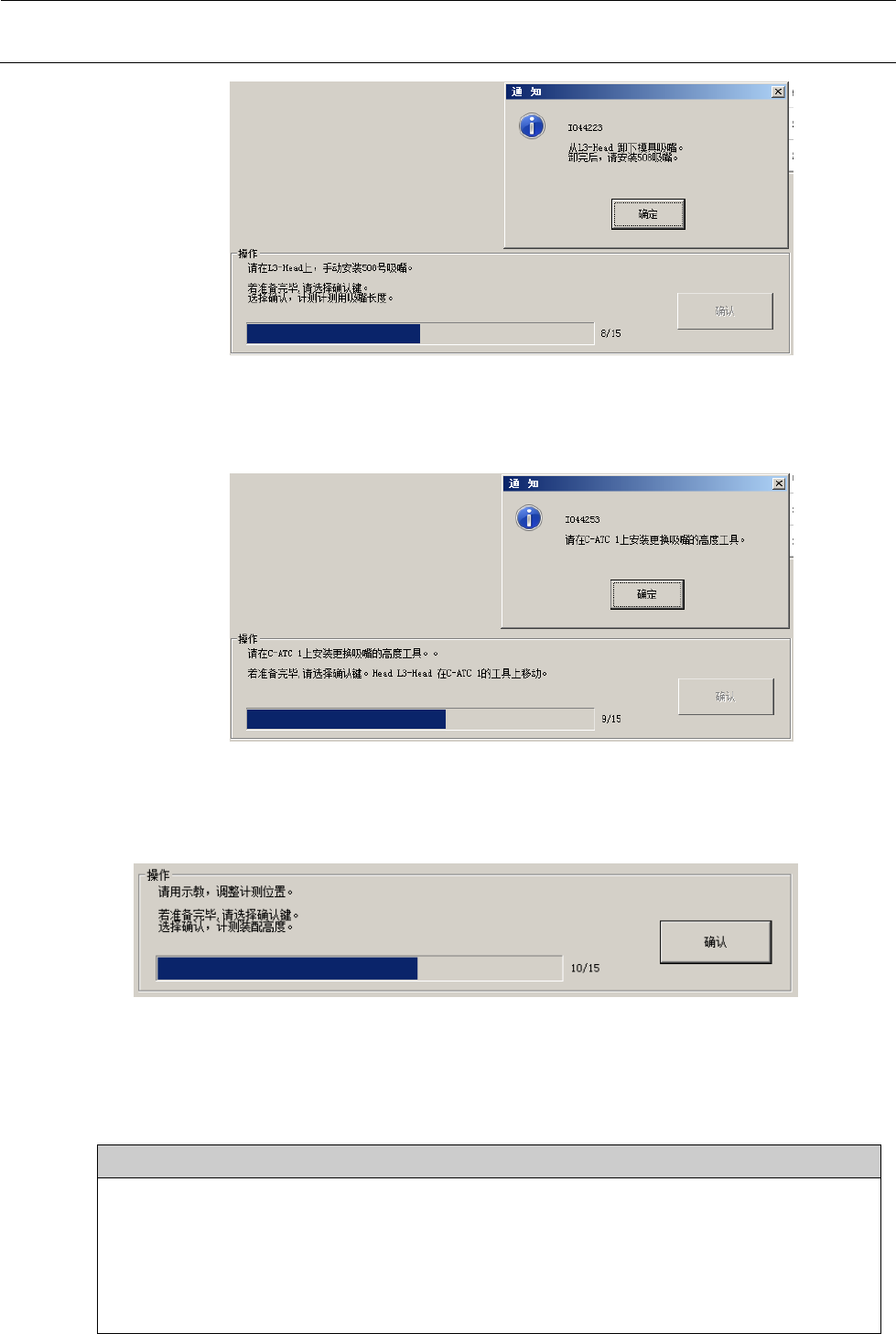

508吸嘴的长度测定完成后，显示以下的对话框信息。
请把测定高度用的夹具安装到所指定的C-ATC位置，按下“OK”按钮。
准备完毕后请选择确认。
选择确认后，指定贴装头将移动到夹具位置。
＜操作⑫10/15＞
指定贴装头与夹具位置有偏离时，请利用示教调整贴装头位置。
准备完毕后请选择确认。
选择确认后，会执行装配高度测量。
• 自动计测内容
① 启动Head的真空，读入真空值。此时，若真空值低于−80KPa，就出错。
② 逐步下降Z轴，使吸嘴与夹具接触。
③ 进一步下降Z轴，测量真空值变得低于−80KPa的位置。
④ 根据第③步计测到的位置和计测用的吸嘴的长度，算出指定C-ATC的装配高度并进行更
新。
MS
参数
4-43
测量完成后，显示以下的对话框信息。
请从C-ATC卸下测定高度用的夹具，按下“OK”。
准备完成后请按下确认按钮。
确认按钮按下后，转移到下一个C-ATC的测量，根据选择的次数重复相同的操作。
※ 接下来要测量的C-ATC位于另一滑板侧时，将显示以下信息。
按下OK后C-ATC滑板移动。
请注意不要忘记取下夹具。
如果未卸下夹具就令滑板动作，滑板与取得高度用的夹具将互相干渉，有损坏的可
能。
全部测量完成后，显示以下的对话框信息。
请按照指示卸下吸嘴，按下确认按钮。
MS
参数
4-44
＜操作⑫15/15＞
按下“确认”后，会显示设置结束的对话框。如按“确认”，返回初始画面。
4-14-4 MSP
容许值
No.
项目
MSP容许值
MSP值不良时
出现的问题
检测（更换）项目
1 装配位置 X ±2.0mm 卡盘吸嘴更换故障、
同时更换吸嘴的动作不启动
ATC装置的装配精度
Y ±2.0mm
2 装配高度 Z 1.0±1.0m
m
卡盘吸嘴损坏、
卡盘吸嘴更换故障
