MS
参数
4-43

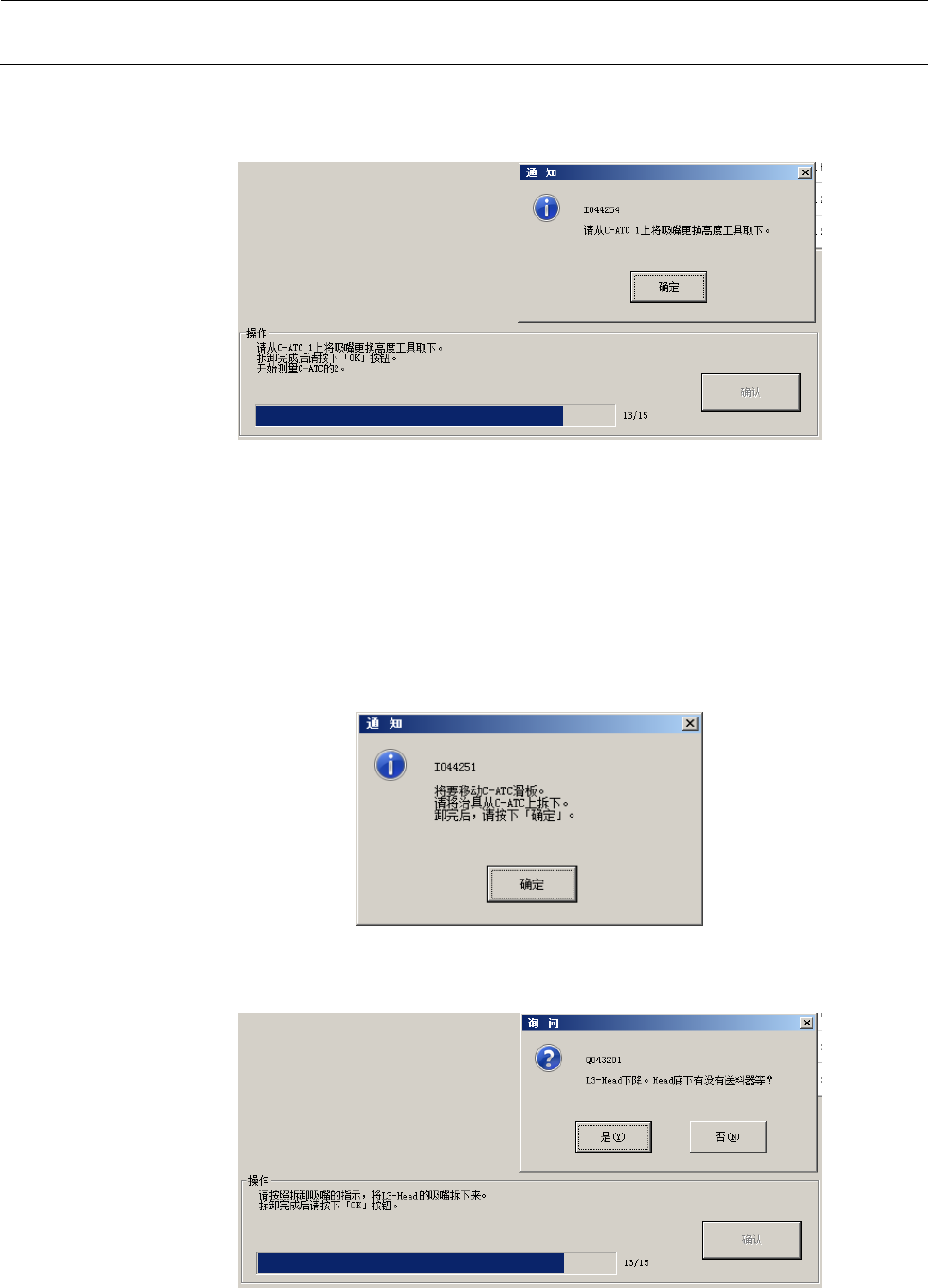

测量完成后，显示以下的对话框信息。
请从C-ATC卸下测定高度用的夹具，按下“OK”。
准备完成后请按下确认按钮。
确认按钮按下后，转移到下一个C-ATC的测量，根据选择的次数重复相同的操作。
※ 接下来要测量的C-ATC位于另一滑板侧时，将显示以下信息。
按下OK后C-ATC滑板移动。
请注意不要忘记取下夹具。
如果未卸下夹具就令滑板动作，滑板与取得高度用的夹具将互相干渉，有损坏的可
能。
全部测量完成后，显示以下的对话框信息。
请按照指示卸下吸嘴，按下确认按钮。
MS
参数
4-44

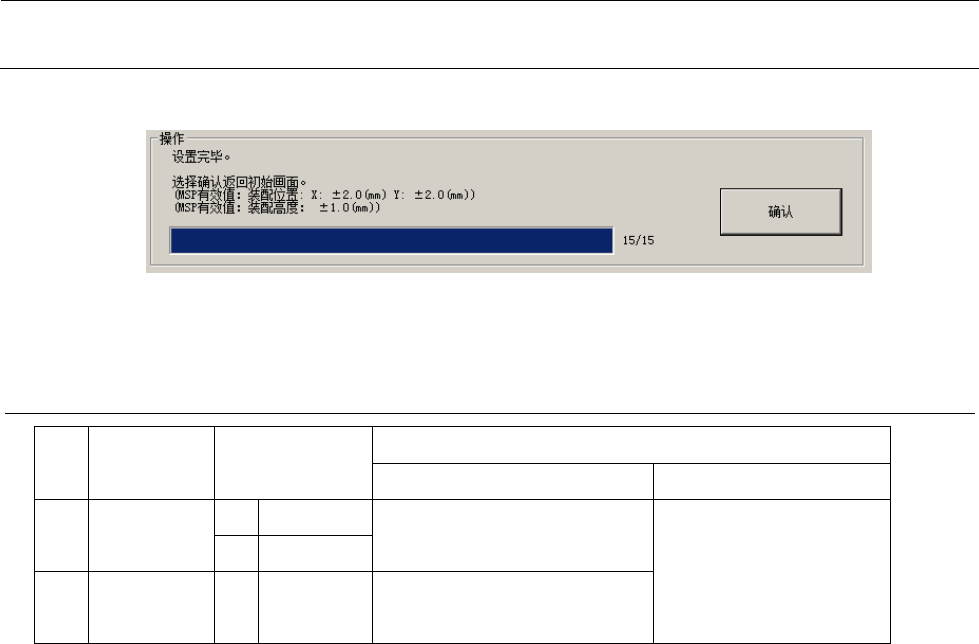

＜操作⑫15/15＞
按下“确认”后，会显示设置结束的对话框。如按“确认”，返回初始画面。
4-14-4 MSP
容许值
No.
项目
MSP容许值
MSP值不良时
出现的问题
检测（更换）项目
1 装配位置 X ±2.0mm 卡盘吸嘴更换故障、
同时更换吸嘴的动作不启动
ATC装置的装配精度
Y ±2.0mm
2 装配高度 Z 1.0±1.0m
m
卡盘吸嘴损坏、
卡盘吸嘴更换故障
MS
参数
4-45

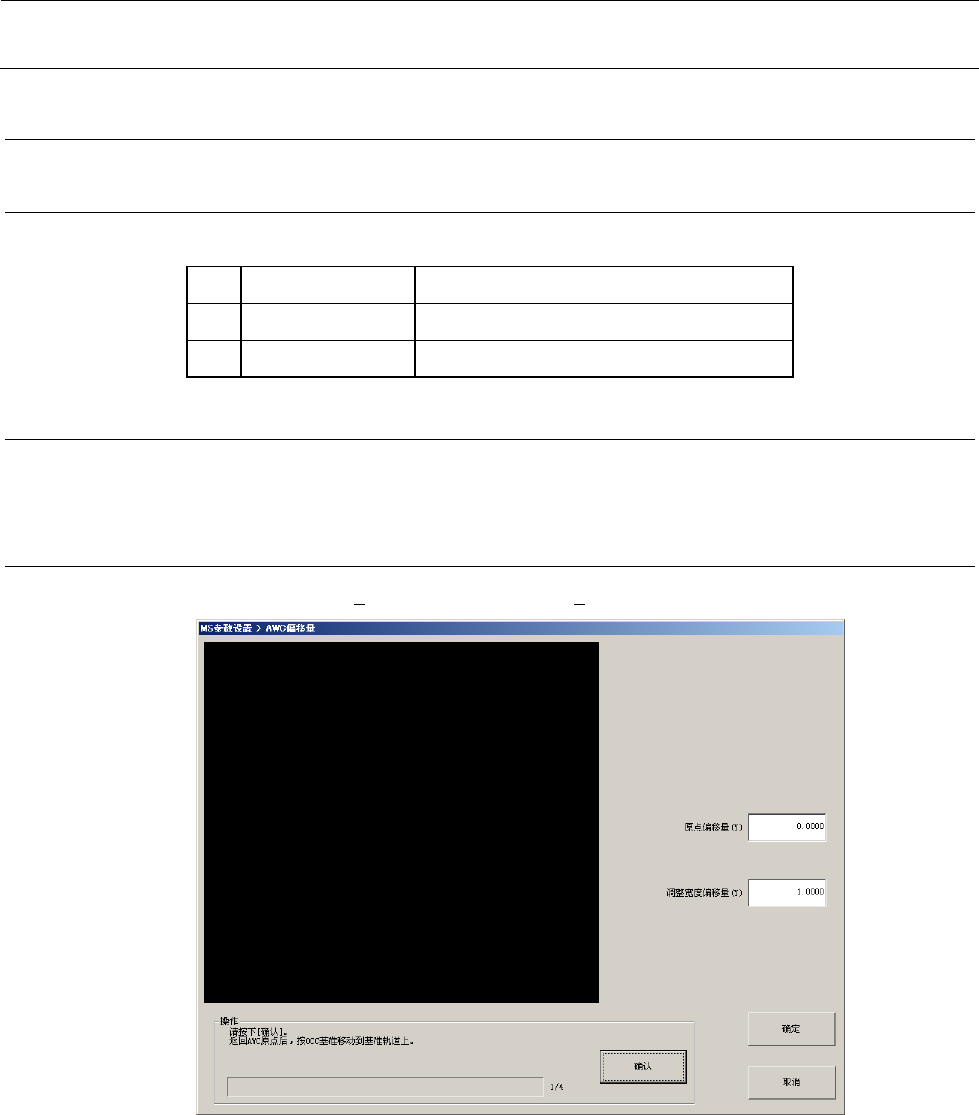

4-15 AWC
偏移量
4-15-1
功能
调整以下项目，使AWC能正确动作。
No.
项目
设置的内容
1 原点偏移量 距离AWC原点设计位置的偏移量值
2 调整宽度偏移量 AWC移动时的宽度余量
4-15-2
使用夹具
本项目中不使用夹具。
4-15-3
操作
从菜单中选择“偏移量设置（O）”－“AWC偏移量（W）”，会显示以下对话框。
