MS
参数
4-50
4-17 T
轴偏差
4-17-1
功能
出厂前在工厂设定。因此,本项目只有在JUKI公司有指示时才需要进行改变。
4-17-2
使用夹具
本设定不使用夹具
4-17-3
操作

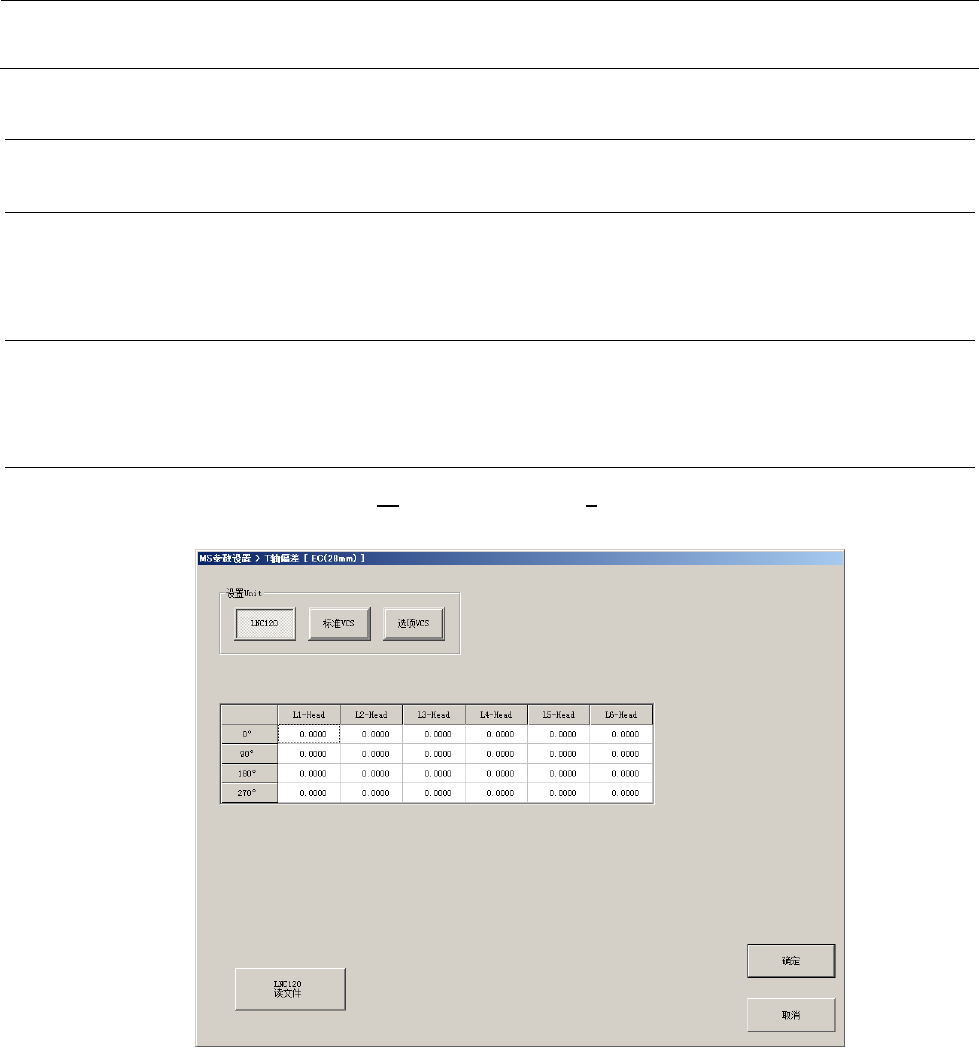

从菜单中选择了偏移量设置(O)“T轴偏差(I...”之后,显示下图所示的T轴偏差
设定界面。请以计算机计算测定结果,设定参数。
MS
参数
4-51
4-18
贴片综合偏移量
4-18-1
功能
贴片综合偏移量输入以下数据:用于校正因Head倾斜而导致贴片偏移的偏移量值;以及在激光偏
移量中取得的旋转中心与实际贴片中得到的轴旋转中心之差。
贴片综合偏移量,是测量规定生产程序中贴片的元件(或夹具),由此算出偏移量进行设置。
4-18-1-1
概述
贴片综合偏移量,在取得MS参数后,3维测量器等测量贴片精度,根据测量结果计算出贴片
偏移量并确定校正量。
No.
项目
设置的内容
1
XYA 贴片元件的总括偏移量值
XAYA 度成分偏移量值
CA 吸嘴旋转中心的校正值
(1) XAYACA
如下图所示,在相同的贴片角度时,XAYACA是集中的,但在每个贴片角度分离的情况下是
有效的偏移量值。
对平均偏移无效。如在1所示的情况下输入偏移量值,则被校正为如图2所示。
図1
-0.08
-0.04
0.00
0.04
0.08
-0.08 -0.04
0.00 0.04 0.08
X mm)
Y mm)
搭載角度
搭載角度 90°
搭載角度 180°
搭載角度 270°
図2
-0.08
-0.04
0.00
0.04
0.08
-0.08 -0.04 0.00 0.04 0.08
 mm)
Y mm)
搭載角度
搭載角度 90°
搭載角度 180°
搭載角度 270°
1 输入偏移量之前 2 输入偏移量之后
(2) 栏目中的 XAYACA 的求法
从前台车供给角度和后台车供给角度开始,以贴片角度090180270°进行贴片,
求出各自的贴片角度中XY之贴片偏移的平均值。
在每个贴片角度离散的情况下,以供给角度前后两台车吸取贴片,掌握如何偏移的倾
向。
如果从前侧台车和从后侧台车的偏移是
逆向
偏移,CA有效。因此,只将CA作为偏移量值
输入。
如果从前侧台车和从后侧台车的偏移是
同向
偏移,XAYA有效。因此,只将XAYA值作
为偏移量值输入。
贴片角度
贴片角度
贴片角度
贴片角度
贴片角度
贴片角度
贴片角度
贴片角度
MS
参数
4-52
(3) XAYACA 的输入示例
对偏移量值,输入从贴片角度观察到的180°偏移量。
1 XAYA
当各贴片度(90°180°270°)的贴片位置是前台车供给角度、后台车供
给角度、贴片状态如下图所示(F-0R-0同向偏移)时
3 从前台车吸取时的贴片结果 4 从后台车吸取时的贴片结果
如以F-0的贴片为基准,由于贴片180°X方向偏移+20μm,向Y方向偏移
+20μm,故对LNC60 Head来说,给现有的XA加上0.010mm),YA加上0.010mm)。
2 CA
当各贴片度(90°180°270°)的贴片位置是前台车供给角度、后台车供
给角度、贴片状态如下图所示(F-0R-0逆向偏移)时
5 从前台车吸取时的贴片结果 6 从后台车吸取时的贴片结果
如以F-0的贴片为基准,由于贴片180°X方向偏移+20μm,向Y方向偏移
+20μm,故对LNC60Head来说,给现有的CA加上0.010mm)。
-30
-20
-10
0
10
20
30
-30 -20 -10 0 10 20 30
X (μm
Y (μm
0 90 180 270
-30
-20
-10
0
10
20
30
-30 -20 -10 0 10 20 30
X (μm
Y (μm
0 90 180
270
-30
-20
-10
0
10
20
30
-30 -20 -10 0 10 20 30
X ( μm
Y ( μm
0 90 180 270
-30
-20
-10
0
10
20
30
-30 -20 -10 0 10 20 30
 (μm
 μm)
0 90 180 270
