MS 参数 4- 64 4- 22 引脚矫正工具 位置偏移量 4- 22 - 1 功能 对安装在引脚矫正工具 单元的工具 执行位置偏移。 4- 22 - 2 使用工具 本设置 不使用工具 。 ASM_ R -ATC_OFFSET_PLATE(40175384) 4- 22 - 3 操作 选择 [ 偏移量 设置 （Ｏ） ][ 引脚矫正工具 参数 （ J ） ...] [ 工具位置偏 移量 ] ，显 示 出引脚矫正 工具 位置偏移量画面。 …
MS
参数
4-63
※设置工具参数时的注意点
① 在分配给 SLOT 的工具编号重复时
因为在工具单元内没有安装相同工具，所以在设置检查时会报错。
在分配了错误编号时按下 [复位] 按钮。
② 使用标准工具以外的工具时
使用工具编号 1～8 标准工具以外工具时，在打开工具数据一览前，请在
” D:\JUKI\Data\CRCTJIG”中追加工具 INI 文件。
在此状态下，打开工具数据一览将显示追加的工具编号，可以进行选择。
③ 使用引脚间距在 15mm 以上的工具时
引脚间距在 15mm 以上的工具，将使用 2 个工具的区域。
因此，不能设置以下的 SLOT 编号。
MS
参数
4-64
4-22
引脚矫正工具位置偏移量
4-22-1
功能
对安装在引脚矫正工具单元的工具执行位置偏移。
4-22-2
使用工具
本设置不使用工具。ASM_R-ATC_OFFSET_PLATE(40175384)
4-22-3
操作
选择 [偏移量设置（Ｏ）][引脚矫正工具参数（J）...] [工具位置偏移量] ，显示出引脚矫正工具
位置偏移量画面。

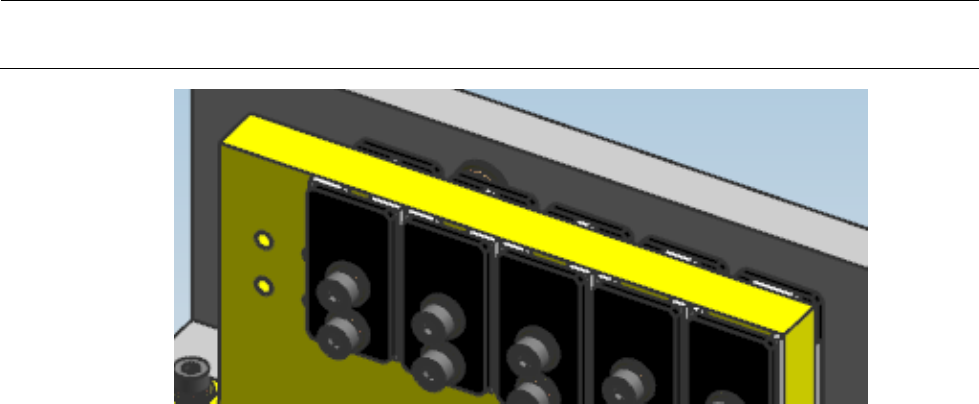

如下图所示工具SLOT的编号按照夹具单元从左开始的顺序进行分配。
同时，按照规格在工具单元的前侧安装凹型工具，后侧安装凸型工具。
在此，凹型夹具标为「1」，凸型夹具标为「2」。
SLOT2
SLOT3
SLOT4
SLOT5
SLOT6
SLOT1
MS
参数
4-65
