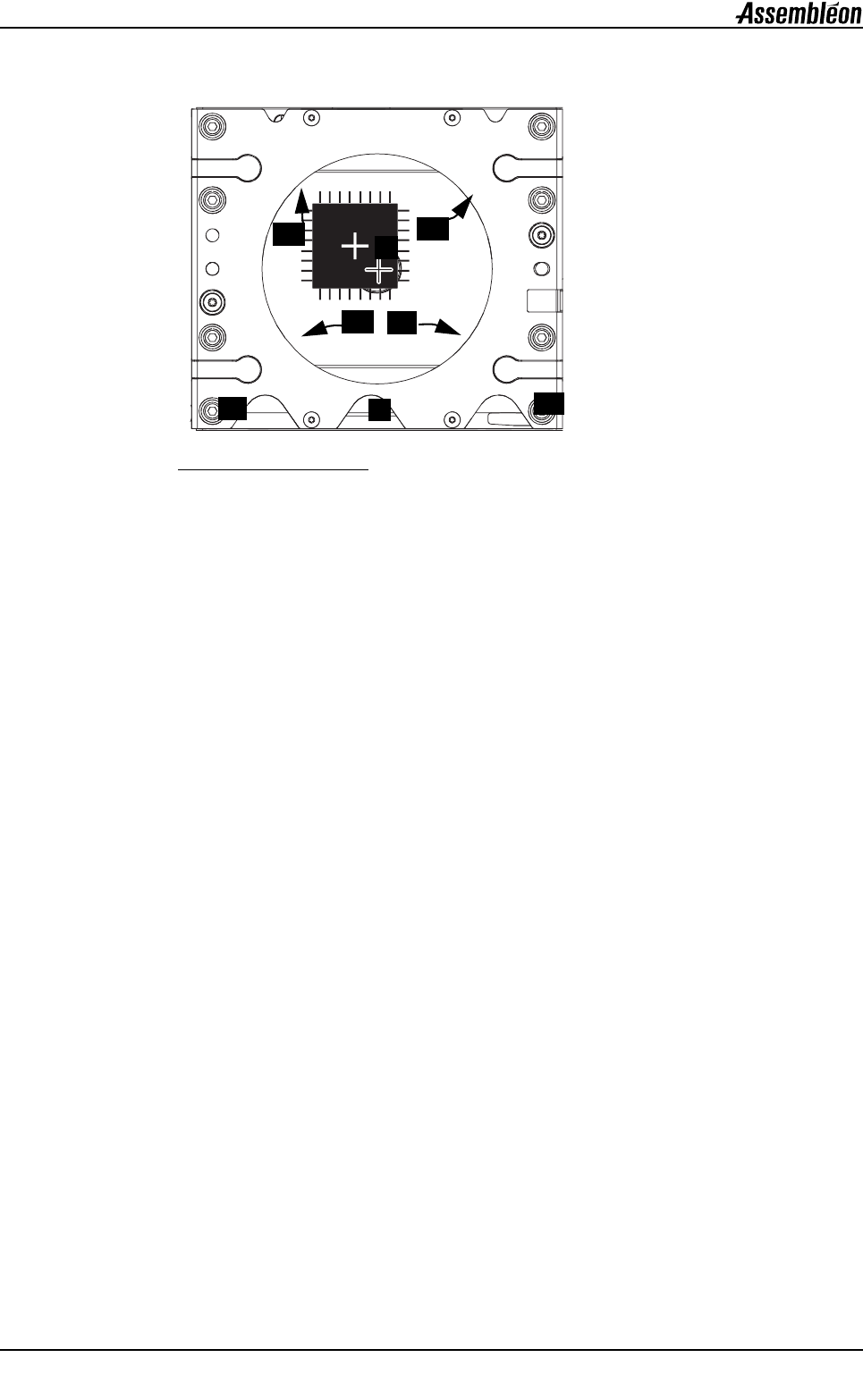

D4.2.5.6 CV 摄像头中的标记板
35
1.
BA
2.
5 CV
a
•2a. 1
•2b. 2
•2c. 3
•2d. 4
3.
10 BA
•3a. 1
•3b. 2
a
2b
2c
2d
3a
1
3b
2a
4022 593 52701/1
×
1
08.01 AX-301/501 AX-3/5 D.31
D04.fm
D4

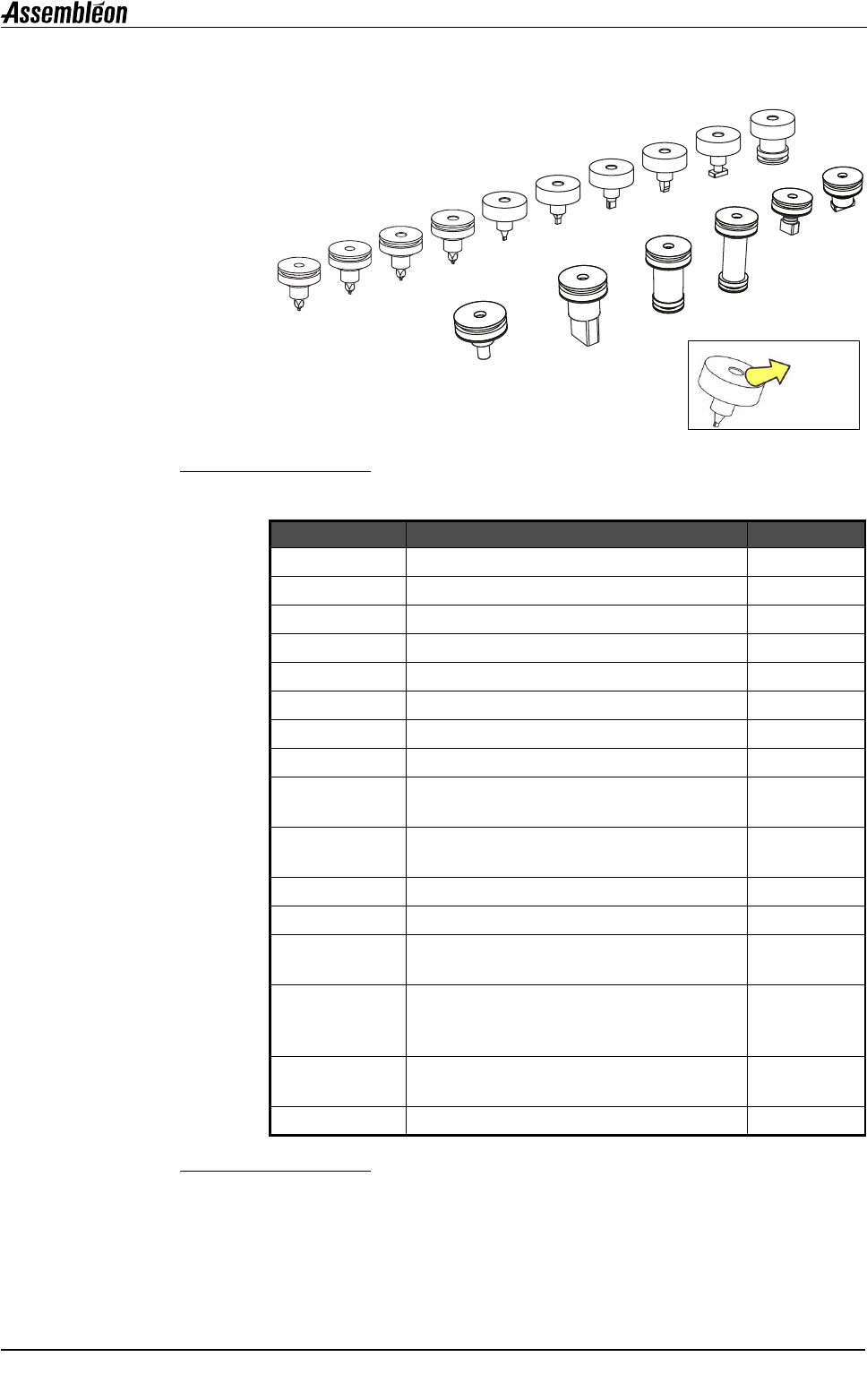

D4.2.6 吸嘴
36
37
吸嘴类型 封装类型 检测类型
CPL1 R/C01005
CPL2 R/C0201..R/C0402
CPL3 R/C0402..R/C0603
CPL4 R/C0603..R/C1206
L3 R/C0402..R/C0603
L4 R/C0603..R/C1206
L5 R/C1206..R/C2516 SO14..SO16
L6 MELF
L7
BGA SO SOJ SSOP TSSOP
VSO QFP TANT PLCC
L8
BGASOSOJSSOPTSSOPVSO
QFP PLCC
V3
BGA
V4
V5
BGASOSOJSSOPTSSOPVSO
QFP PLCC
V6
BGASOSOJSSOPTSSOPVSO
QFP PLCC
V7
BGASOSOJSSOPTSSOP
VSO QFP TANT PLCC
V8
L5
L7
L8
CPL3
L3
L6
L4
V4
V5
V6
V7
V3
CPL4
V8
CPL2
CPL1
