维修调整要领 书 13-25 13 -5 ． XY 装置 ＸＹ 装置由 检测驱动 ＸＹ 轴 AC 伺服放大器 构成 。 13-5-1 ． XY 装置构成 AC 伺服放大器一共装 有 2 台， 1 台是驱动 Y 轴的 AC 伺服放大 器，另 1 台是驱动 X 轴的伺服放大器。 图 13-5-1- 1 XY 装置的构成 ※电动机输出 ● Y 轴： 1500W ● X 轴： 400W 【 更换后的调整 项目 】 更换伺服放大器 时，必须利用各…
维修调整要领书
13-24
13-4-6．
IP-X5
基板组（
40047528
）
【功能】
本基板是处理ＯＣＣ拍摄的基板标记、ＩＣ标记的图像数据，计算基板位置修正、元件位置修正值的图像处
理基板。

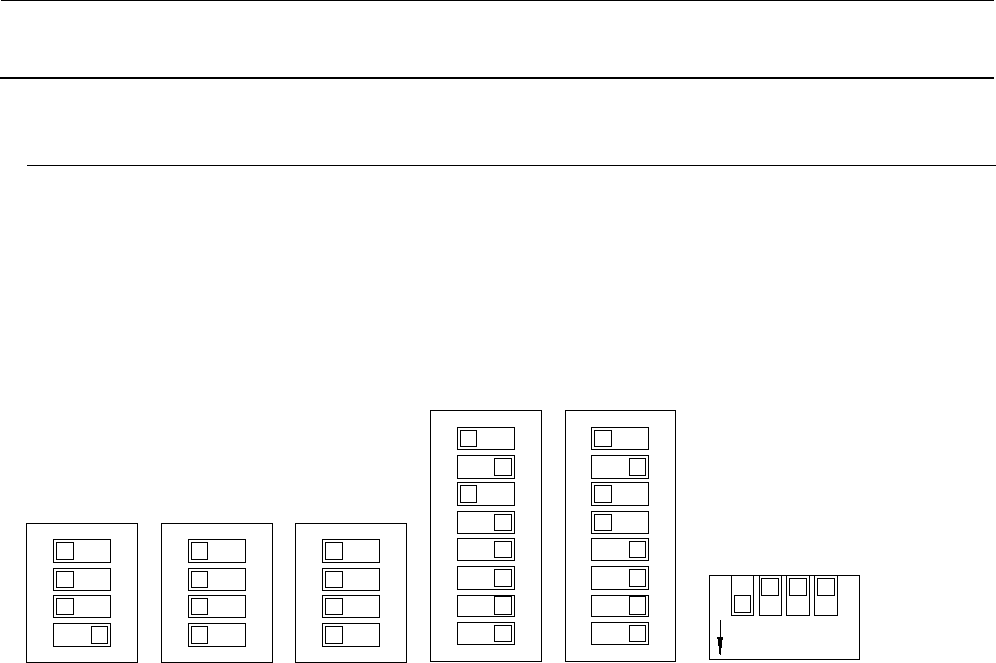

【跨接开关类的设定】
DIPSW 交货时已经被设定，但是控制装置上安装基板时，请进行确认作业。
1
O
N
2
3
4
SW3
1
O
N
2
3
4
SW6
1
O
N
2
3
4
SW8
1
O
N
2
3
4
SW4
5
6
7
8
1
O
N
2
3
4
SW5
5
6
7
8
【面板 SW】
RESET SW：使本基板复位。
ABORT SW：对主机 CPU 发行 NMI。
这 2 个 SW 请勿操作。
【更换后的调整项目】
请按照以下的程序进行 FLASH 存储器的版本升级。
①选购品 → 变更用户等级，选择维修人员。
②维修 → 选择 MS 参数设定。
③其它 → 版本升级 → 选择图像。
1
O
N
SW7
2 3
4
维修调整要领书
13-25
13-5．
XY
装置
ＸＹ装置由检测驱动ＸＹ轴 AC 伺服放大器构成。
13-5-1．
XY
装置构成
AC 伺服放大器一共装有 2 台，1 台是驱动 Y 轴的 AC 伺服放大器，另 1 台是驱动 X 轴的伺服放大器。

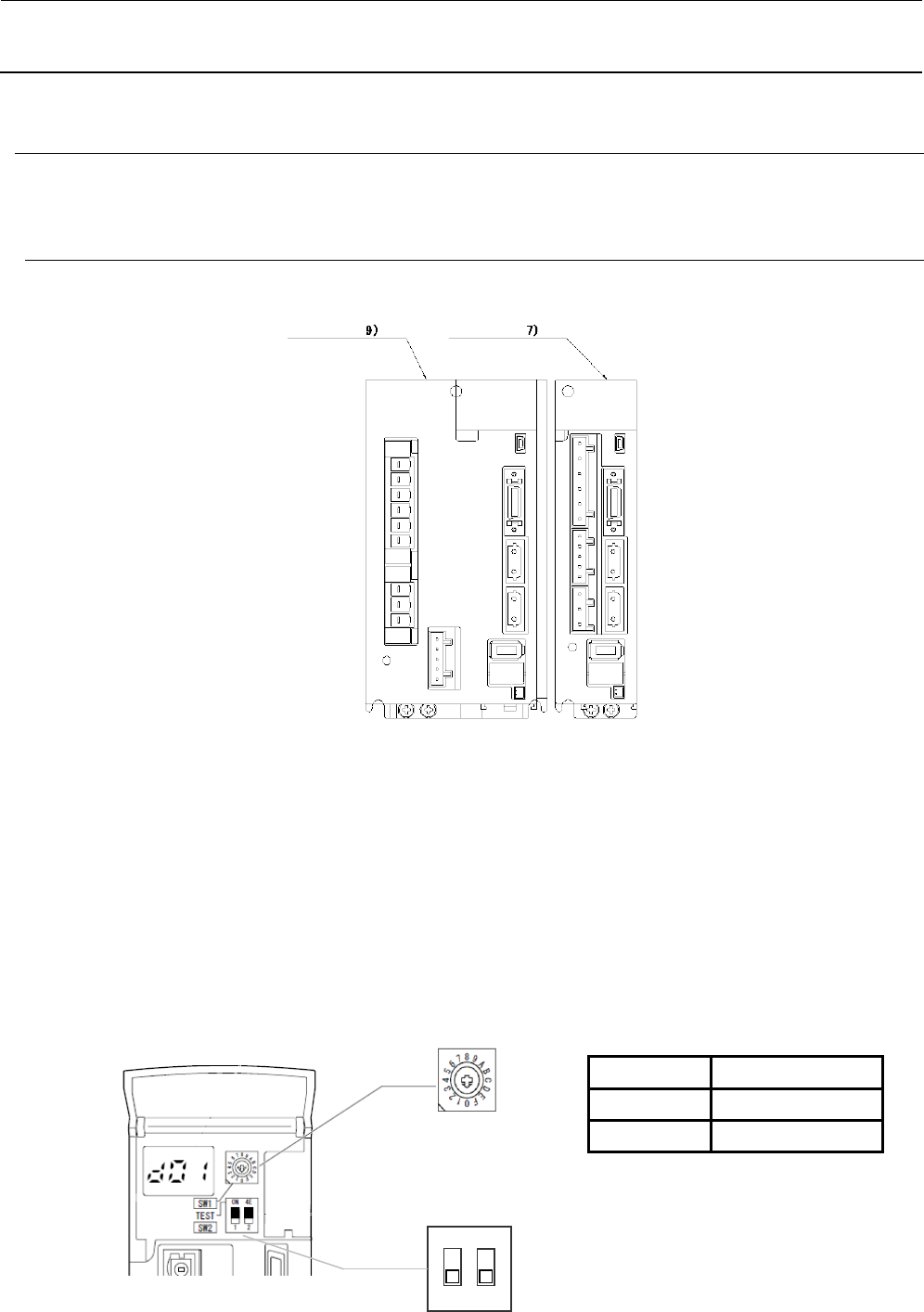

图 13-5-1-1 XY 装置的构成
※电动机输出
● Y 轴：1500W
● X 轴：400W
【更换后的调整项目】
更换伺服放大器时，必须利用各轴的伺服放大器的旋转开关（SW1）进行轴选择设置。
请打开伺服放大器前面的盖罩，转动选轴用的旋转开关（SW1），使箭头指向下表的设置值。
请确认直插式开关（SW2）为 OFF 状态。
1
SW
２
ON
2
X 轴 (40076927) Y 轴 (40044539)
伺服放大器 选轴开关设置值
X 0
Y 2
维修调整要领书
13-26
13-5-2．
XY
伺服放大器的显示器显示
XY 伺服放大器正面装有指示状态的 7 段 LED。
一般情况下显示如下。
显示 Ab
→
C#
→
d#
内容 正在初始化 伺服 OFF 伺服 ON
* #显示轴编号（参照下表）。
轴 轴编号#
X 轴 01
Y 轴 03
