维修调整要领书
13-37
13-8-2-2．贴装头中继基板的连接
HEAD RELAY PCB ASM 在 HEAD MAIN PCB ASM 上方隔着间隔套管进行插接器连接。插接器要连接的
是 HEAD MAIN 侧 CN21 与 HEAD RELAY 侧 CN34（装在钎焊面）之间。
该基板更换后没有需要调整的项目等。
4
4
4
4
4
4
4
4
2
1
3
3
3
3
CN21
CN34
记号
货号
品名
数量
备注
① 40076948 HEAD MAIN PCB ASM 1
② 40094458 HEAD RELAY PCB ASM 1
③ HX00079000C 间隔套管 12mm 4
④ SL4030681SC 有头螺钉 M3×6 8

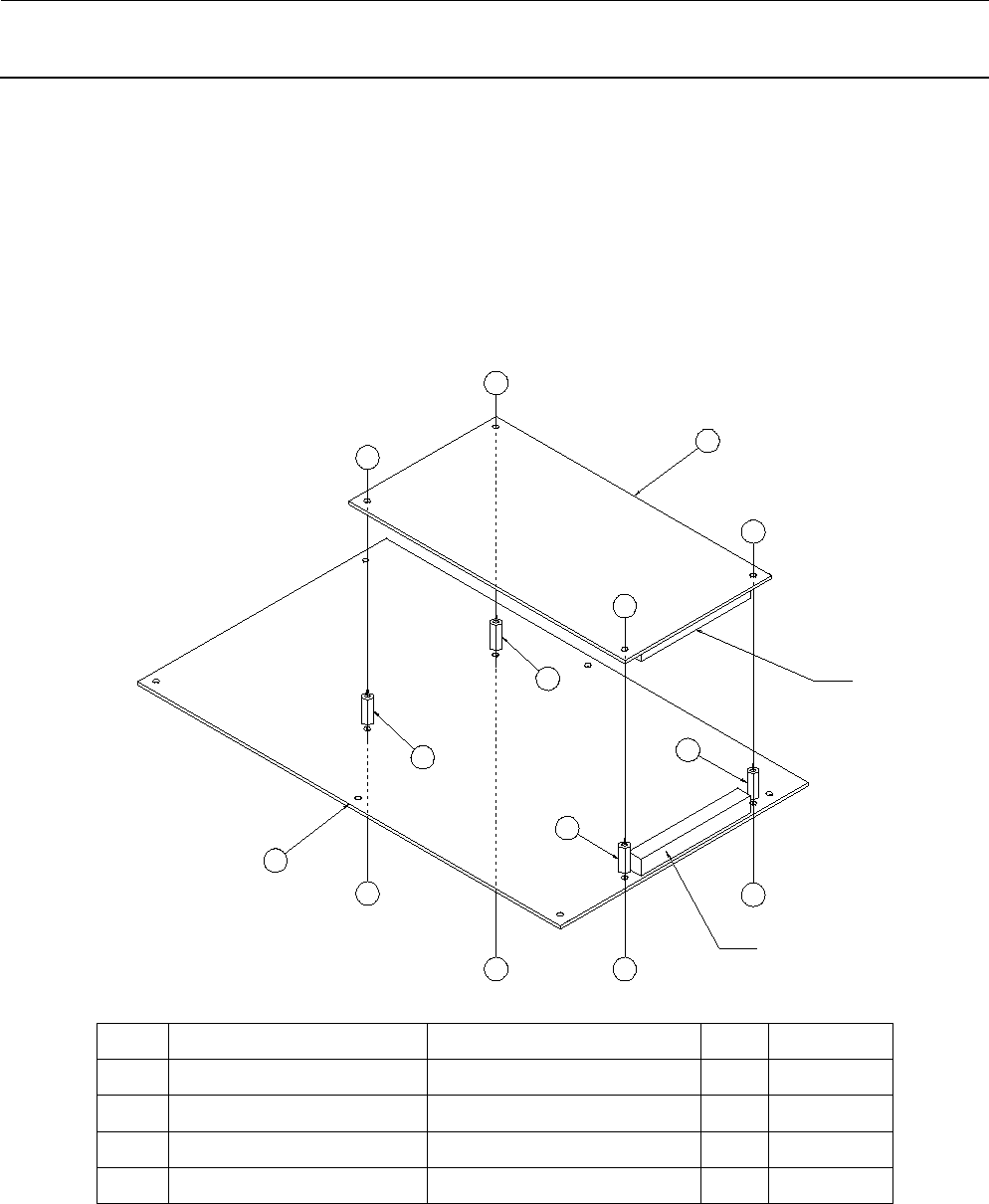

图 13-8-2-2-1 贴装头中继基板和贴装头主基板的连接
维修调整要领书
13-38
13-9．护罩关系

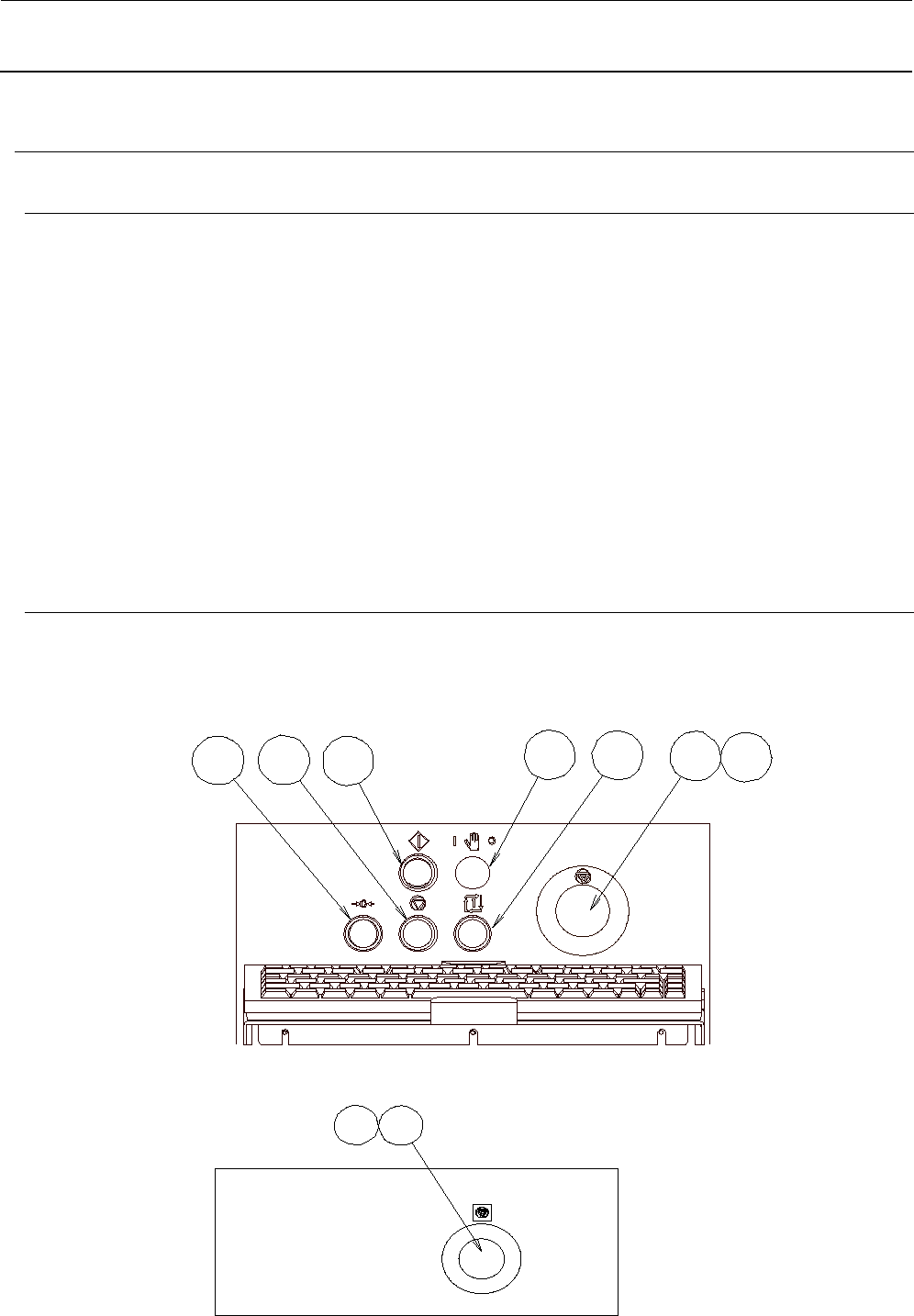

13-9-1．操作装置的构成
操作装置由以下 9 种开关组成。
① START: 40076874 START SW ASM
② STOP: 40076875 STOP SW ASM
③ ORIGIN: 40076876 ORIGIN SW ASM
④ CYCLE: 40107200 CYCLE SW ASM
⑤ EMERGENCY: 40076831 F-EMG SWITCH CABLE ASM ※1
⑥ EMERGENCY: 40076834 R-EMG SWITCH CABLE ASM ※1
⑦ MAINTENANCE KEY: 40106703 KEY SW CABLE ASM (EN) ※2
⑧ EMERGENCY: 40107281 EMG SW F ASM(EN)（EN 规格时） ※1
⑨ EMERGENCY: 40107282 EMG SW R ASM(EN)（EN 规格时） ※1
※1 EN 规格时，⑤⑥由⑧⑨替代。
※2 MAINTENANCE KEY 开关的货号请参照下述 2）安装的（3）MAINTENANCE KEY。
13-9-2．操作开关的安装
如图所示，在操作面板上将开始开关｡停止开关等按钮开关按设计规定对齐，拆下边缘上的固定螺母后嵌
入操作面板，再安装好固定螺母
。
1
）
组成
（1）正面
（2）背侧
5
1
2
3
7
4
8
6
9
维修调整要领书
13-39
2
）
安装

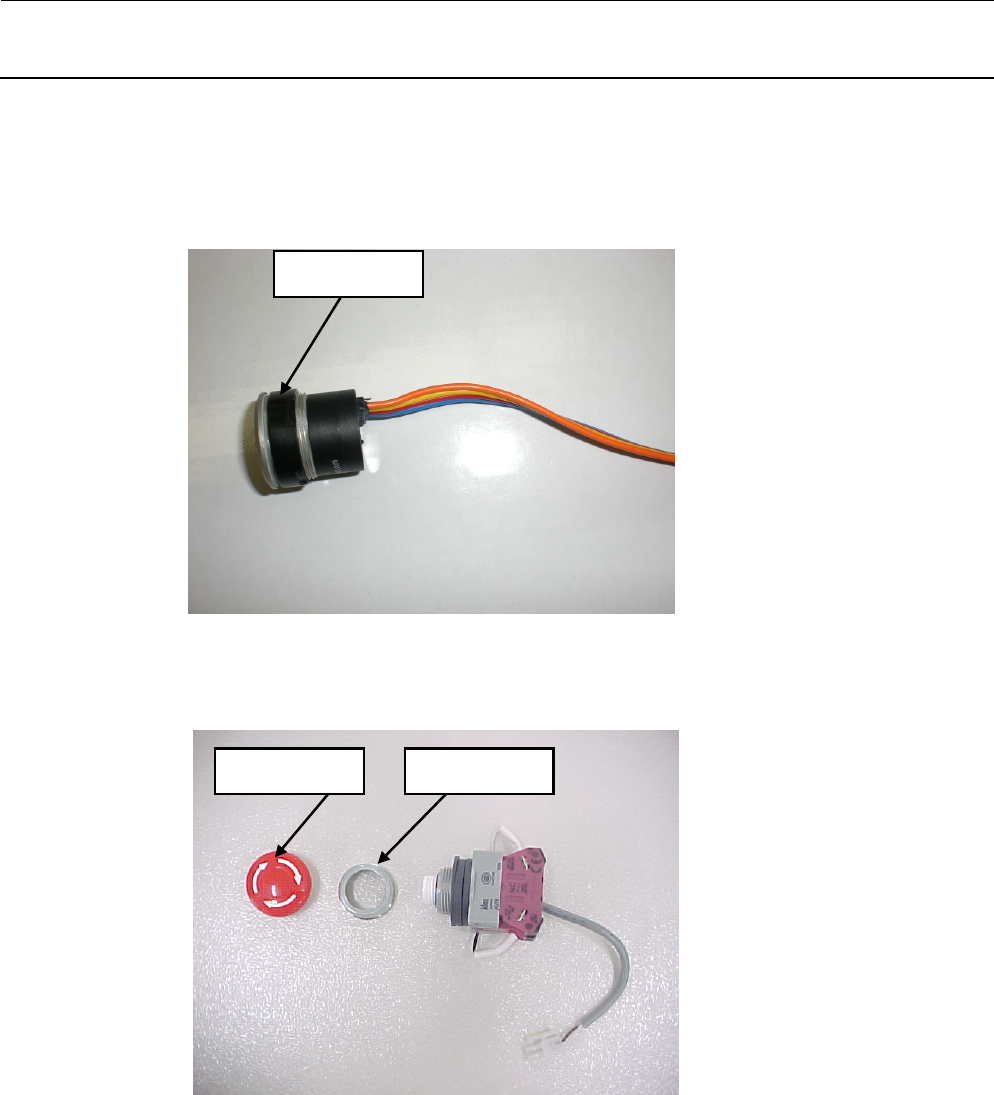

(1) ORIGIN、STOP、CYCLE、START SW
拧转开关的固定螺母将其拆下，嵌入操作面板，将固定螺母安装好｡
(2) EMERGENCY SW
拧转开关的按钮｡固定螺母将其拆下，嵌入操作面板，再安装好固定螺母，按钮
。
固定螺母
固定螺母 按钮
