维修调整要领书 12-8 12 -3 ． 系统盘的更换 12 -3- 1 ． SSD 的更换 SSD 设置在控制装置右侧线。 更换 SSD 时，请一定按照手册的程序实施。 12 -3- 1-1 ． 需要部件 ① JM - 10 SSD ASM (JM - 10 MES) JM - 10 必须要有 JM - 10 SSD ASM (JM - 10 MES) （内含 Windows 和 RT X 等本装置工作所需的 OS 环境）。 表 12…
维修调整要领书
12-7
(４） 请按 OSD 开关选择 OSD 画面的“EXIT”，将 OSD 开关朝旁向滑动。
[AD2 V1.0/6]
INPUT SELECT
AUTO ADJUST
AUTO CONTRAST
DISPLAY SETUP
TOUCH PANEL SETUP
RESET
ALL RESET
EXIT
VGA INPUT 800×600
VS 60Hz/HS 37kHz
SELECT
ENTER
维修调整要领书
12-8
12-3．系统盘的更换
12-3-1．SSD 的更换
SSD 设置在控制装置右侧线。
更换 SSD 时，请一定按照手册的程序实施。
12-3-1-1．需要部件
①JM-10 SSD ASM (JM-10 MES)
JM-10 必须要有 JM-10 SSD ASM (JM-10 MES)（内含 Windows 和 RTX 等本装置工作所需的 OS 环境）。
表 12-3-1-1 SSD 的货号
言語
OS
品名
品番
共同 WindowsXP SSD ASM (JM-10 MES) 40120825
维修调整要领书
12-9

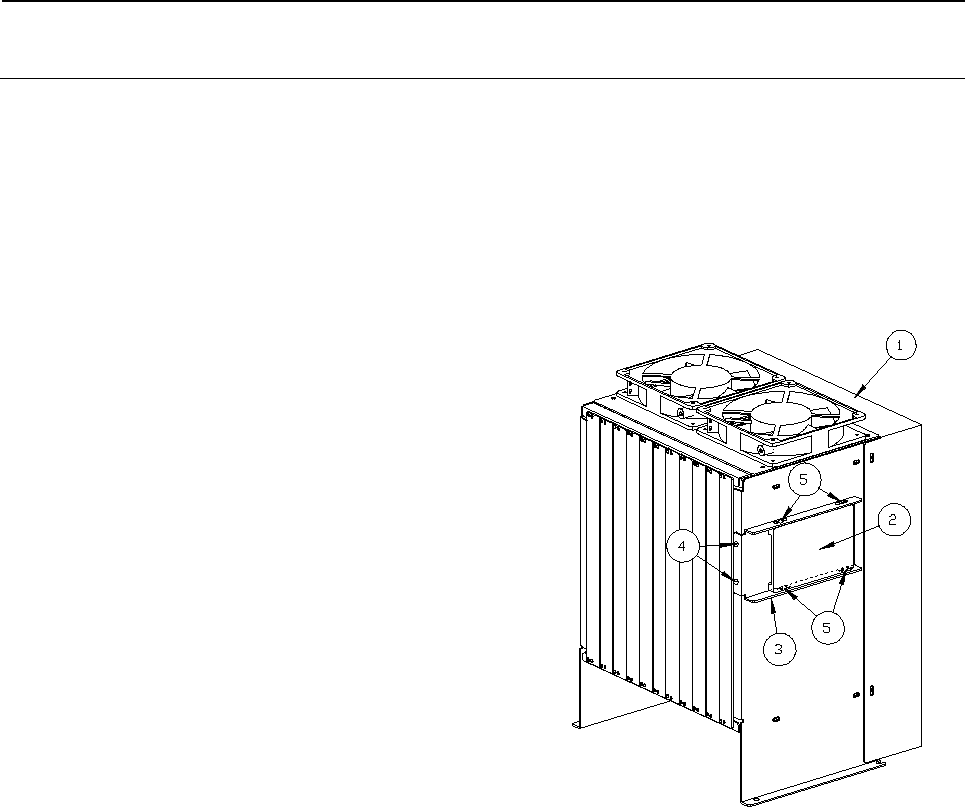

12-3-1-2．更换方法
１） 请从②SSD 的插接器上拆下⑥SSD I/F CABLE ASM 的连接器。
２） 拆下④螺钉（2 处），从①控制装置上卸下③SSD BRACKET。
３） 取下⑤螺钉（4 处），从③SSD BRACKET 上拆下②SSD。
４） 安装时，请按照相反的程序进行安装。
① 控制装置 1 个
② SSD 1 个
③ SSD BRACKET 1 个
④ 螺钉 2 个
⑤ 螺钉 4 个
⑥ SSD I/F CABLE ASM 1 个
