维修调整要领书
12-42

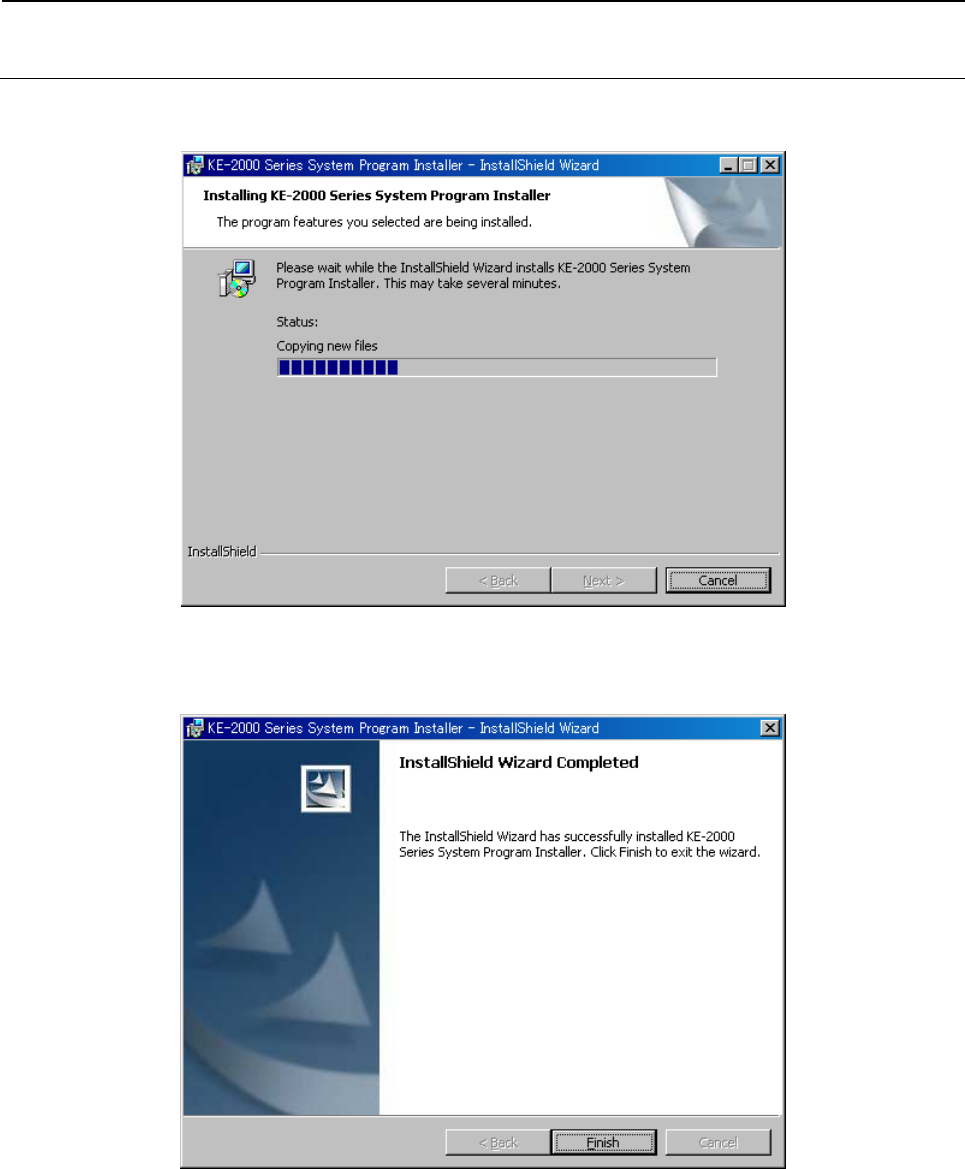

10) 安装中间，进行状态以条形图显示。
11) 安装结束后，显示安装结束画面。
点击[Finish]按钮，结束安装。
12) 请按照「12-3-3-2 C 驱动器的更新操作」进行 C 驱动器的更新。
※ 注意
・如果不进行 C 驱动器的更新操作就重新启动，则由于 C 驱动器的保护功能，安装信息从 OS
消失，系统不能正常地启动，故请注意。
・请在系统重新启动之前，重新开启 12-3-3-3 病毒对策软件。
维修调整要领书
13-1
左示标记粘贴处表示高电压部有触电危险。
为了防止突然的起动造成的事故，请关掉电源之后再进行操作。
13
电气部
13-1．电气部的布局
13-1-1．各部的名称
1. 图像用监视器
2. 信号灯
3. LCD 监视器
4. HOD〔选购品〕
5. 操作盘
〔前：LCD 监视器、START 开关、
STOP 开关、ORIGIN 开关、紧急停止开关〕
〔后：紧急停止开关〕
6. 贴装头装置
〔贴装头主基板组、贴装头中转基板组、
Z/θ 轴伺服放大器、 选购品: HMS〕
7. OCC、垂直照明基板组、角度照明基板
8. 鼠标
9. 键盘
10. 电源开关
11. SSD
12. 控制器
〔CPU 接口、定位板、IEEE1394A 板、
IO MI 基板、IP-X5 基板〕
13. XY 轴 AC 伺服放大器
14. 真空泵
15. USB 端子
16. BASE 基板
17. 传送用 5 相步进电动机驱动器
〔传送电动机 L 用，传送电动机中央用，传送电动机 R 用〕
18. DRV-IO 电路板
19. 电源变压器
20. 端子台
21. 电源装置
22. 断流器
23. 安全电路装置（仅限 EN 机）
危险
图 13-1-1-1 主体正面图
图 13-1-1-2 主体背面图
1
3
5
6
7
8
9
10
11
12
13
14
15
2
16
17
4
18
19
21
20
22
23
维修调整要领书
13-2

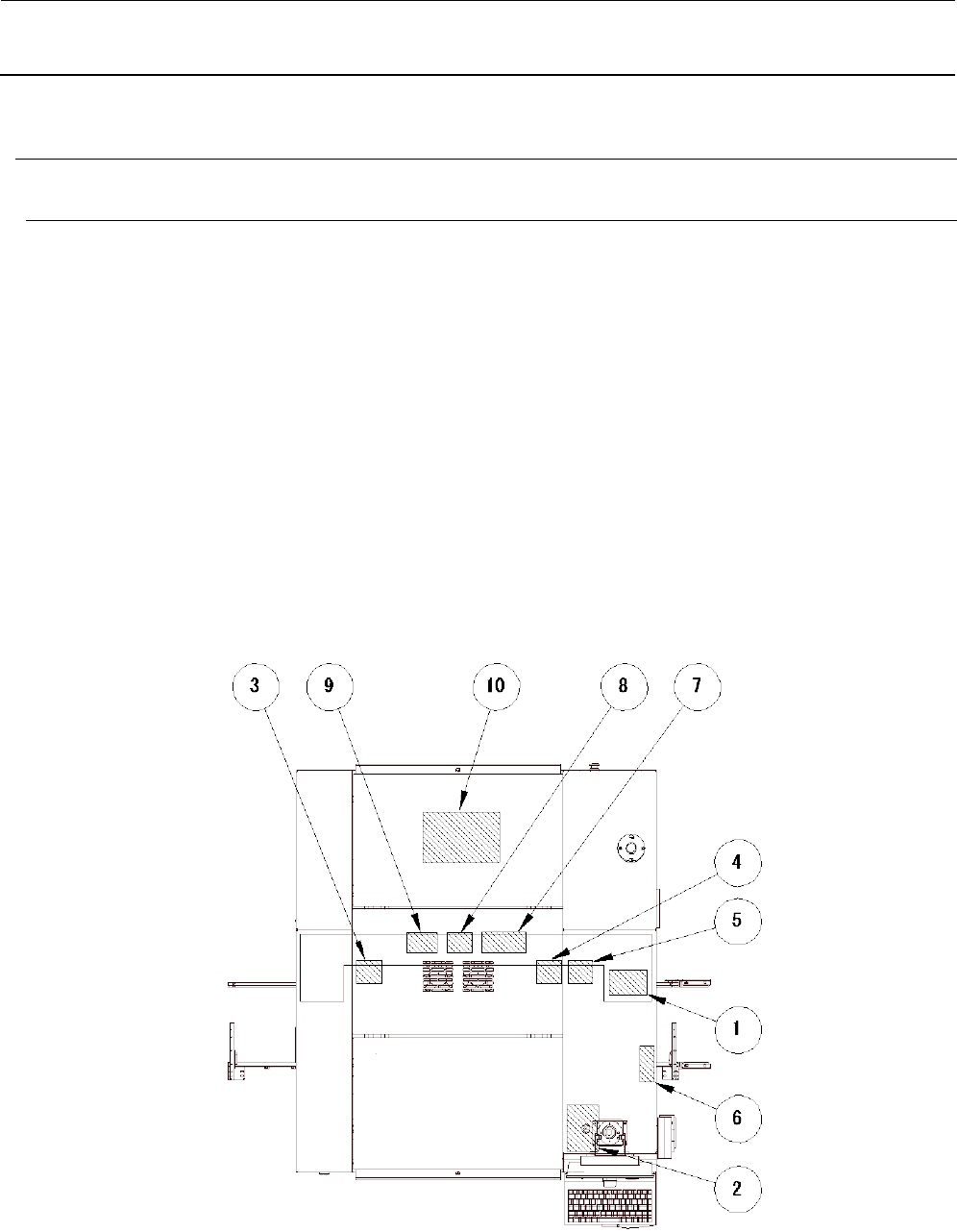

13-2．底座上部的布局
13-2-1．各部的名称
1. X 轴电动机
2. Y 轴电动机
3. 传送 L 电动机
4. 传送中央电动机
5. 传送 R 电动机
6. IEEE1394 中继器(中转用基板)
7. ATC 装置
8. VCS 装置
9. CAL ＢＬＯＣＫ
10. LIGHT CTRL 基板
图 13-2-1-1 底座上面图
