维修调整要领 书 13-44 【 LED 的意 义】 LD 1 （ 红 ） ； F PGA 的程序写 入结束时亮灯 。 LD 2 （ 橙色 ） ； 正在从 +24V 输出 基板内部生成 的 5V 时亮灯｡ LD 3 （ 橙色 ） ； 正在从 +24V 输出 基板内部生成 的 3.3V 时亮灯 ｡ LD 4 （ 橙色 ） ； +24V 正在输入到基 板内部时亮灯 ｡ 【更换后的调整 项目】 无特别要调整的 项目。
维修调整要领书
13-43
13-11．供应装置台架连接器相关
13-11-1．使用基板
与供应装置台架连接器相关，安装有下述 1 种基板。
① DRV-IO PCB ASM（40116371）
13-11-2．
DRV-IO
基板的调整
DRV-IO 基板通过专用的串行 I/F 与 IO MI 基板进行通信，是对径向送料器、碗式送料器等进行控制的
基板｡下面是控制的内容｡
(1） 径向送料器内部电磁阀的驱动
(2） 碗式送料器内部电磁阀的驱动
(3） 碗式送料器内部的传感器
(4） 碗式送料器内部电动机的驱动
(5） 碗式送料器台架的定位传感器
【跨接开关类的设定】
DRV-IO 基板组件的 DIPSW 交货时已经被设定，但是安装基板组件时，请进行确认作业。
① DIPSW2 设定了基板的功能版本和图形版本｡一般情况下请勿变更｡
以下是功能 Rev2､图形 Rev3 的设定示例｡
1
O
N
2
3
4
5
6
7
8
ＳＷ２
② DIPSW3 的设置情况如下所示。一般情况下请勿变更｡
1
O
N
2
3
4
5
6
7
8
ＳＷ３
维修调整要领书
13-44
【LED 的意义】
LD1（红） ；FPGA 的程序写入结束时亮灯。
LD2（橙色） ；正在从+24V 输出基板内部生成的 5V 时亮灯｡
LD3（橙色） ；正在从+24V 输出基板内部生成的 3.3V 时亮灯｡
LD4（橙色） ；+24V 正在输入到基板内部时亮灯｡
【更换后的调整项目】
无特别要调整的项目。
维修调整要领书
14-1

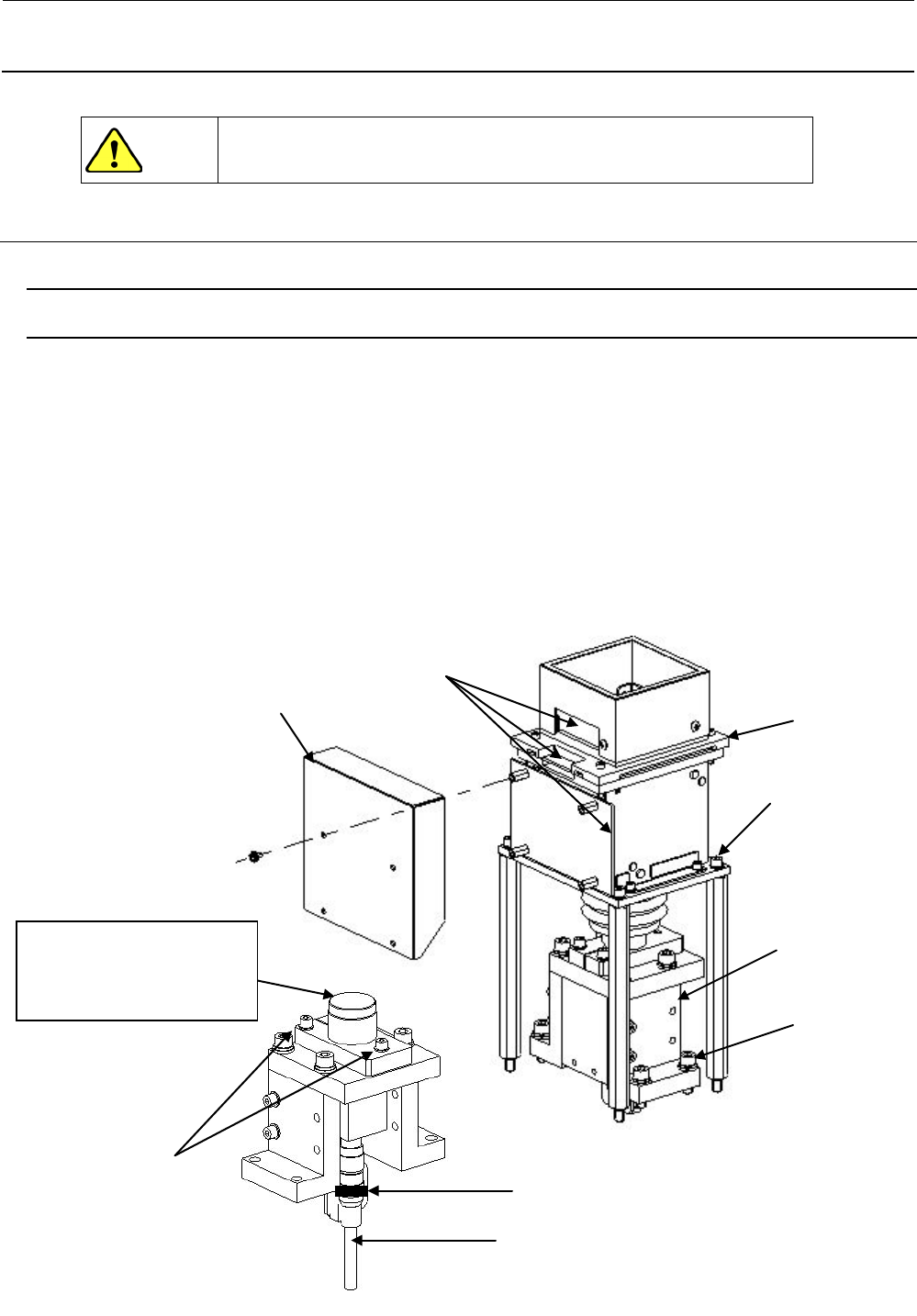

①VCS护罩
③照明装置
②定位螺丝
连接器位置
⑤摄像机装置
④定位螺丝
⑥束线箍
⑦摄像机电缆
⑧定位螺丝
⑨摄像机组件
40107846: ST摄像机组件
40107847: OP摄像机组件
为了防止突然的起动造成的事故，请关掉电源之后再进行操作。
14
VCS
14-1
．摄像机组的更换
14-1-1．54mm/27mm 视野摄像机组的更换
1） 请拆下①VCS 护罩。
2） 请从各照明基板上拆下连接器。（3 处）
3） 请拆下②定位螺丝（4 处），卸下③照明装置。
4） 请拆下④定位螺丝（4 处），抬起⑤摄像机装置。
此时还不能拆下，故请不要硬拉。
5） 请割断⑥束线箍，拆下⑦摄像机电缆，卸下⑤摄像机装置。
6） 请拆下⑧定位螺丝（3 处），卸下⑨摄像机组件。
7） 请按相反的操作顺序将新的摄像机组件及照明装置放回原位。
8） 请进行 VCS 摄像机像素换算设定及 VCS 摄像机偏移量设定。
（具体请参照 MS 参数“VCS 摄像机缩放比例”及“VCS 摄像机偏移量”。）
图 14-1-1
危险
