Ref No. Remarks R 1 Q'ty 30- F PC デュアルコンベア Bst対応:NPM-DX PC Dual Convey or Bst:NPM-D X ｲﾗｽﾄ No. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Name キット名称 MTKA010292AA Part Nam e 備 考 セク ション No . PARTS LIST Section N…
30-F
PC デュアルコンベア Bst対応:NPM-DX
PC Dual Conveyor Bst:NPM-DX

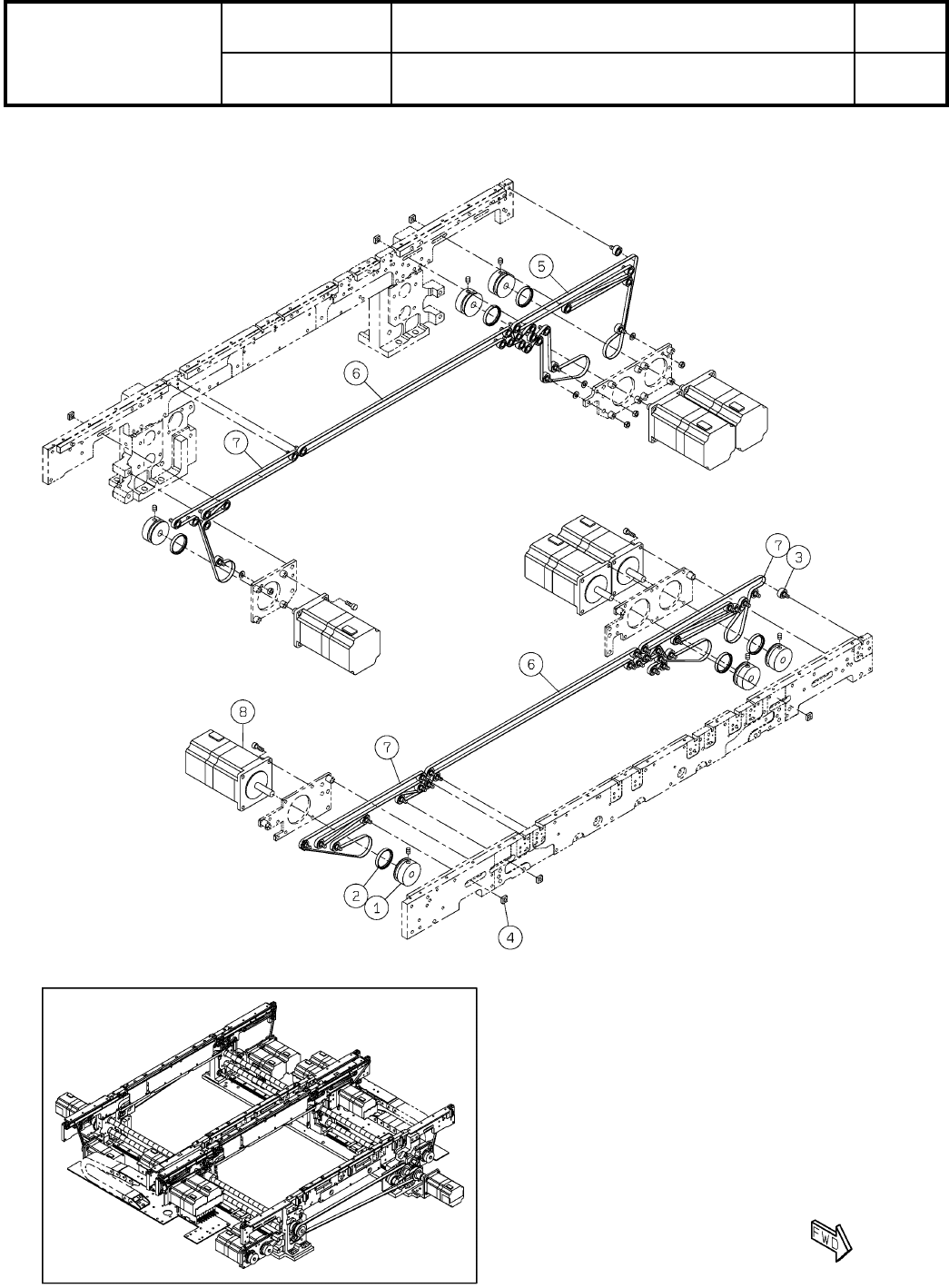

パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA010292AA
セクションNo.
PARTS LAYOUT
Section No.
--
S123
( KMTKA010292AA-04-6 )
Ref
No.
Remarks R
1
Q'ty
30-F
PC デュアルコンベア Bst対応:NPM-DX
PC Dual Conveyor Bst:NPM-DX
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA010292AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
PULLEY
6
1 N210092041AA
RING
6
2 N210088855AA
PULLEY
52
3 N610127907AA
NUT
6
4 N510048038AA NSMT-04-4
BELT
1
5 MTNK002606AA
A
TA-4UEB M/D2 4.5WX0.65TX990L
BELT
2
6 MTNK002599AA
A
TA-4UEB M/D2 4.5WX0.65TX1293L
BELT
3
7 MTNK002608AA
A
TA-4UEB M/D2 4.5WX0.65TX840L
MOTOR
6
8 N510056785AA
S
DU13H713S-02
S124
--
( KMTKA010292AA-04-6 )
30-G
PC デュアルコンベア Bst対応:NPM-DX
PC Dual Conveyor Bst:NPM-DX
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA010292AA
セクションNo.
PARTS LAYOUT
Section No.
--
S125
( KMTKA010292AA-04-7 )
