5 銘板・警告ラベル(本体部):NPM-DX Label(Main Body ):NPM -DX パーツレイアウト Kit No. キット 品番 Kit Name キット名称 MTKA007911AA セクションNo. PARTS LAYOUT Section No. - - S25 ( KMTKA007911AA-06 )
Ref
No.
Remarks R
1
Q'ty
4
アジャストボルト部
ADJUST BOLT
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
1043889510AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
STAND(M30)
1
1 104388950102
BOLT
1
2 N210056248AA
RUBBER RAD
1
3 104388950301
NUT
1
4 N510017920AA
Hexagon nut Type-3 Best class M30-6H-4T A2J (Trivalent)
WASHER
1
5 N510018511AA
Round finish plain washer 30 10H A2J (Trivalent)
C-RING
1
6 N510023288AA 1180201-18030
S24
--
( K1043889510AA-01 )
5

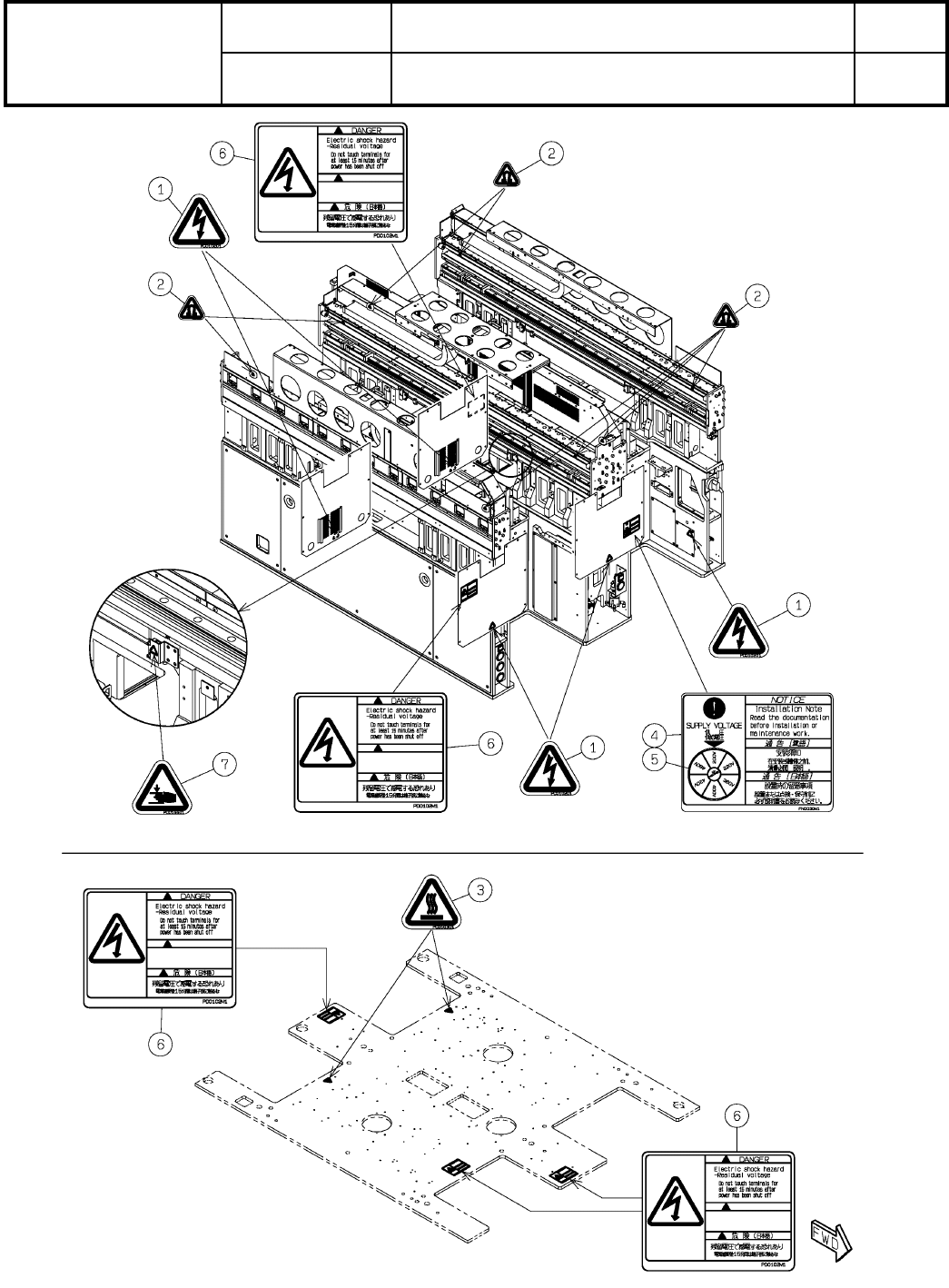

銘板・警告ラベル(本体部):NPM-DX
Label(Main Body):NPM-DX
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA007911AA
セクションNo.
PARTS LAYOUT
Section No.
--
S25
( KMTKA007911AA-06 )
Ref
No.
Remarks R
1
Q'ty
5
銘板・警告ラベル(本体部):NPM-DX
Label(Main Body):NPM-DX
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA007911AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
LABEL
5
1 KXF0E05UA00
S
PC010201(Drawing available KXF0E05UA00)
LABEL
8
2 N510040879AA
S
PC013801
LABEL
2
3 KXF0E05WA00
S
PC010301(Drawing available KXF0E05WA00)
LABEL
1
4 N510011517AA FN0030M1
LABEL
1
5 N986PN0035E1
S
PN0035E1
LABEL
5
6 N986PD0102M1
S
PD0102M1
LABEL
8
7 MTNL000101AA
S
PC015501
S26
--
( KMTKA007911AA-06 )
