TR6 Series 使用说明书
2-1
2
操作部分的说明
2-1

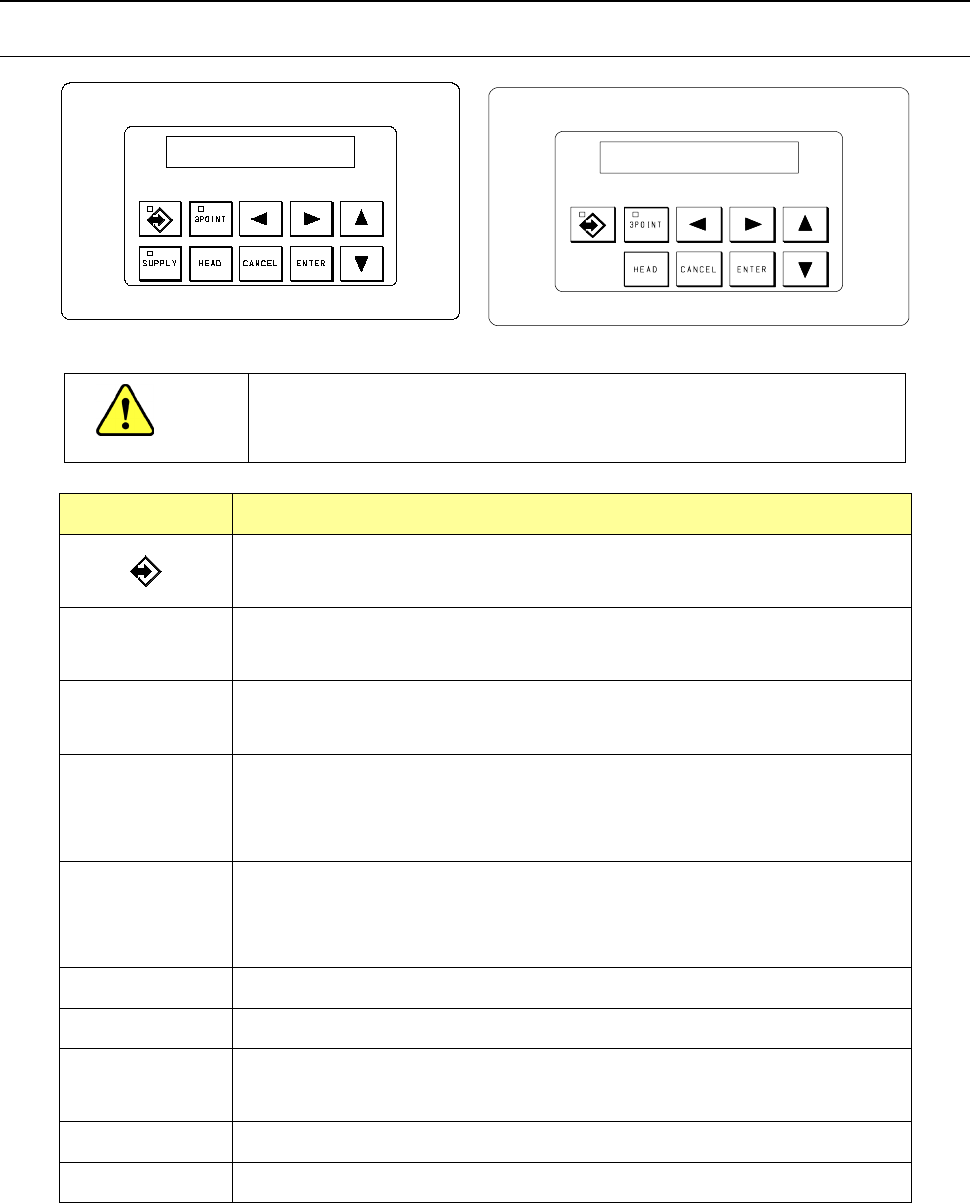

手持式操作盘
＜TR6SNR/6SNX/6SNV 用操作盤＞ ＜TR6DNR/6DNX/6DNV 用操作盤＞
注意
为了防止对人体的伤害，操纵手持式操作盘的时候请勿将手伸入机器
内部或把脸、头靠近机器。
键的名称
功能
・将装置切换到联机状态或脱机状态时使用。
・ LED亮灯为联机状态，熄灯则为脱机状态。
SUPPLY
（TR6SNR/6SNX）
・生产过程中（联机状态时）补充元件时使用。
・如果点亮 LED，即成为能够补充元件的状态。
3POINT
・选择以 1点输入进行示教还是以3点输入进行示教时使用。
・如果熄灭 LED，为1点输入，点亮则为3点输入。
・要移动到前一菜单时使用。
・要增加输入的元件数时使用。
・示教时，要将 Y轴朝+方向移动时使用。
・要移动到下一菜单时使用。
・要减少输入的元件数时使用。
・示教时，要将 Y轴朝-方向移动时使用。
・示教时，要将 X轴朝+方向移动时使用。
・示教时，要将 X轴朝-方向移动时使用。
HEAD
・进行使用吸附器的示教时使用。
・贴装头向上向下。
ENTER
・要确定菜单、层 No.、元件数、示教中输入的数据时使用。
CANCEL
・要取消菜单、层 No.、元件数、示教中输入的数据时使用。
TR6 Series 使用说明书
2-2
2-2

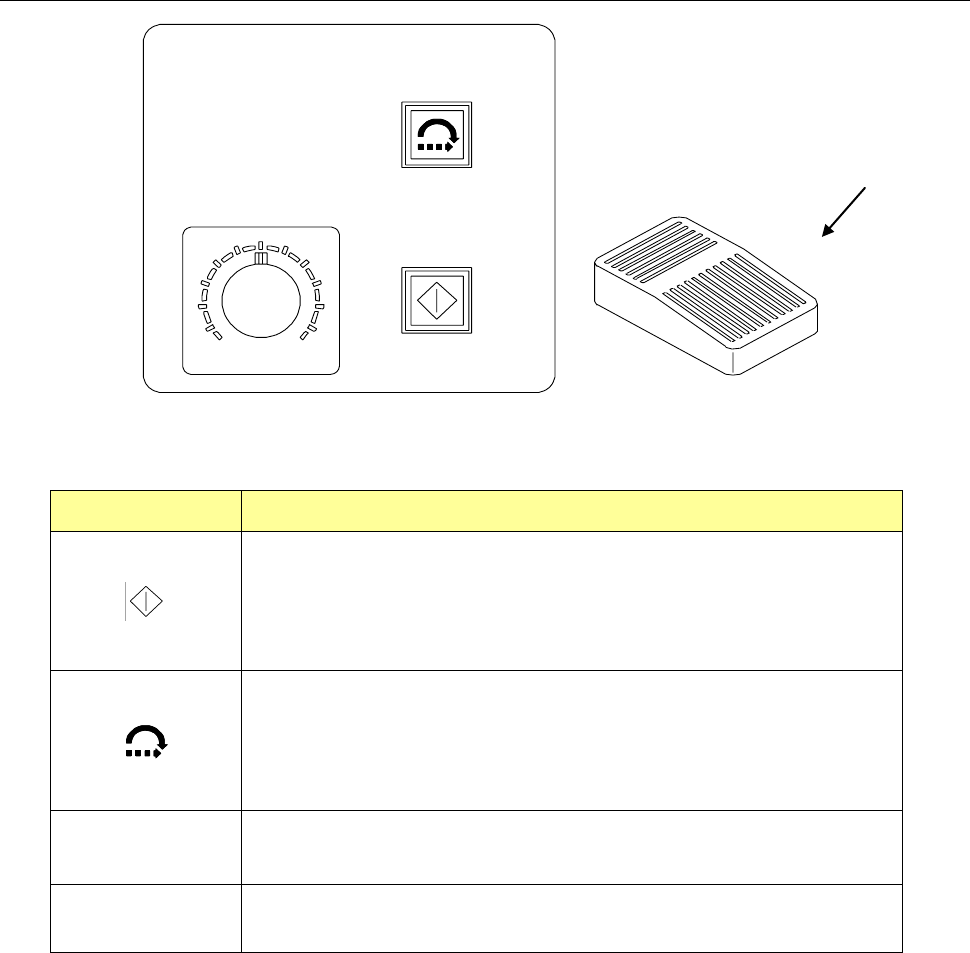

基板输送传送带操作盘
<基板输送传送带操作盘>
名称 功能
・要使基板输送传送带变成工作状态时使用。
・如果 LED点亮，就是工作状态。
・要解除错误时使用。
・如果 LED闪烁，就是错误状态。
・要切换基板输送传送带 的动作方式时使用。
・如果熄灭 LED，即成为检查传送带方式。
・如果点亮 LED，即成为缓冲传送带方式。
（检查传送带是选择项）
SPEED
CONTROL
・要调整基板输送传送带的输送速度时使用。
・向左转是减速，向右转是加速。
脚踏开关
・检查后，如以脚等踩脚踏开关，则输送传送带上的基板被运出到下
一工序。（使用选择项的检查传送带时）
脚踏开关
SPEED CONTROL
0
100
TR6 Series 使用说明书
2-3
2-3
电源装置、元件补充按钮、信号灯
元件供给按钮
信号灯
元件用尽显示箱（选择项）
维护保养用的电源开关
＜TR6DNR/6DNX/6DNV＞
No
名称 功能
1
元件补充按钮
（TR6DNR/6DNX/6DNV）
・生产过程中（联机状态时）补充元件时使用。
・如果 LED点亮，为正在生产。
・如果 LED熄灭，为能够补充元件的状态。
2
信号灯
（TR6DNR/6DNX/6DNV）
・采用不间断运行模式时，元件用尽则亮灯，催促补充元件。
3
元件用尽显示箱
（选择项）
・有元件期间按钮（ LED）点亮。
・元件用尽则按钮闪烁。
・未设定元件的层，按钮不亮。
（TR6系列由贴片机本体管理元件数，因而LED的显示时机与
TR5系列不同。参看注1）
4
维护保养用的电源开关
・手柄向上板， 则电源接通。
本装置的正规断路器（无熔丝断路器）位于贴片机主机，如果
装置通入反常的过电流，会自动地切断电源。
注意
如果电压规格不同，请绝对不要使用。
