TR6 Series 使用说明书

3-3

3-1-3

托盘座板的安装

步骤 1：请将「托盘座板」的两端插入「托盘导轨」，顺水平方向推入。

步骤 2：请确认「托盘座板」已进入「托盘导轨端部凸缘」的内侧。

如果存储箱配备有防止托盘座板滑出的安全门（选择项），那么当所有的托盘座板装好后，请将安

全门拉起，以防止托盘座板滑出。

＜TR6DNR/6DNX/6DNV 用存储箱＞

 托盘导轨

 托盘座板

 托盘导轨端部凸缘

* 注 1：

托盘座板要完全推到底。如果未完全推到底，只搭在托盘导轨端部凸缘②上就算安装

好了，则会损坏装置。

* 注 2：安装托盘座板时，要十分注意勿使元件（IC）受到冲击。

如果是小的元件或浅槽托盘，有时元件会从托盘跳出。

* 注 3：托盘厚度为 9mm 以上时（若元件伸出托盘外时，包括元件），使用时要空出一层。

TR6 Series 使用说明书

3-4

3-1-4

托盘存储箱的安装

注意

为了防止人身伤害，请确认机器已完全停止后再进行作业。

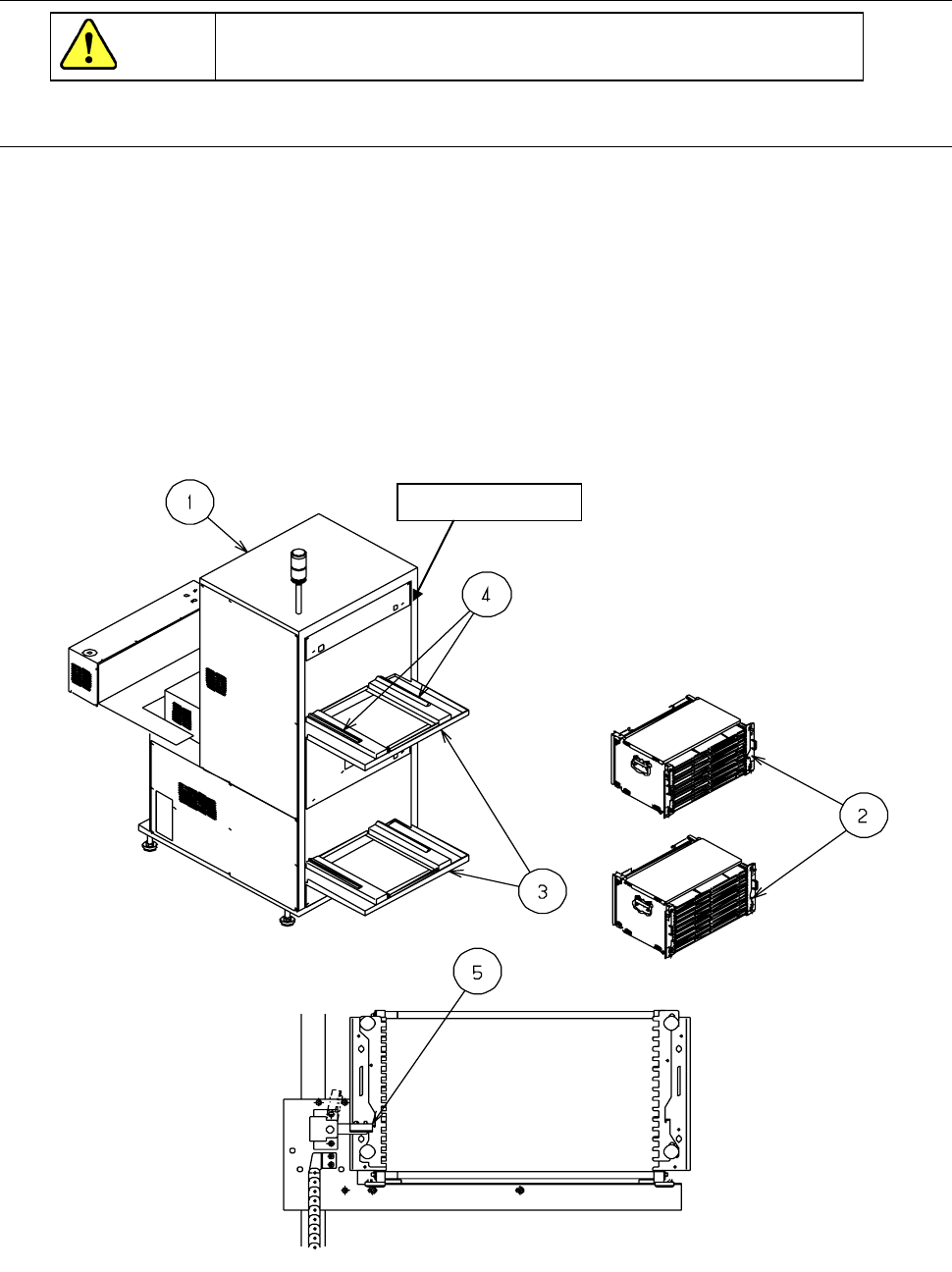

3-1-4-1 TR6DNR/6DNX/6DNV

步骤 1：请使装置成为脱机状态。（按元件补充按钮，使 LED 熄灭。）

步骤 2：请把「存储箱护罩」朝身前拉开，解除「存储箱紧固夹」。

步骤 3：请把「托盘存储箱」沿着「存储箱导轨」向内推到底。

步骤 4：将「托盘存储箱」向内推到底，确认后，锁定「存储箱紧固夹」。

步骤 5：请把「存储箱护罩」关上，然后按元件补充按钮，使装置恢复到联机状态。

* 注 1：安装托盘存储箱时，要十分注意勿使元件（IC）受到冲击。

小元件或浅槽托盘，有时元件会从托盘蹦出。

 TR6DNR./6DNX./6DNV 主体

 托盘存储箱

 存储箱护罩

 存储箱导轨

 存储箱紧固夹

元件补充按钮

TR6 Series 使用说明书

3-5

3-1-4-2 TR6SNR/6SNX/6SNV

步骤 1：请使装置成为脱机状态。（用手持式操作盘的「SUPPLY」按钮可切换联机/脱机。）

步骤 2：请把 TR6SNR/6SNX/6SNV 的门打开，松开「锁定手柄」。

步骤 3：请把「托盘存储箱」放在「存储箱座板」上，沿着「存储箱定位导轨」向内推到底。

步骤 4：推「托盘存储箱」的 A 和 B 部分，确认确实已推到底之后，请锁定「锁定手柄」。

步骤 5：请把门关上，然后按手持式操作盘的「SUPPLY」按钮，使装置恢复到联机状态。

* 注 1：安装托盘存储箱时，要十分注意，勿使元件（IC）受到冲击。

小元件或浅槽托盘，有时元件会从托盘跳出。

* 注 2：在尚未供给压缩空气的状态下安装「托盘存储箱」时，请事先确认「安全门锁钩」

已朝

方向关闭。

如果在开着的状态下要强行安装托盘存储箱，安全门锁钩会损坏。

 托盘存储箱

 存储箱座板

 存储箱定位导轨

 锁定手柄

 安全门锁钩
