TR6 Series 使用说 明书 4-4 4-3-3 滑梭装置 （ 1 ） 清洗 请擦掉吸附器、 滑梭直动轨的 灰尘、油污等 。 （ 2 ） 加油 请在滑梭直动轨 的轨道面薄薄地涂敷 润滑油。 滑梭直动轨 吸附器 4-3-4 Z 轴装置 （ 1 ） 清洗 请擦掉 Z 轴 滚珠螺杆的灰尘、 油污等。 （ 2 ） 加油 请在 Z 轴滚珠螺杆的 螺纹部薄薄地 涂敷润滑油。 Z 轴滚 珠螺杆
TR6 Series 使用说明书
4-3
4-3
各部分的维护
危险
为了防止突然启动引起事故，请切断电源之后再进行检查、清洗、
加油。

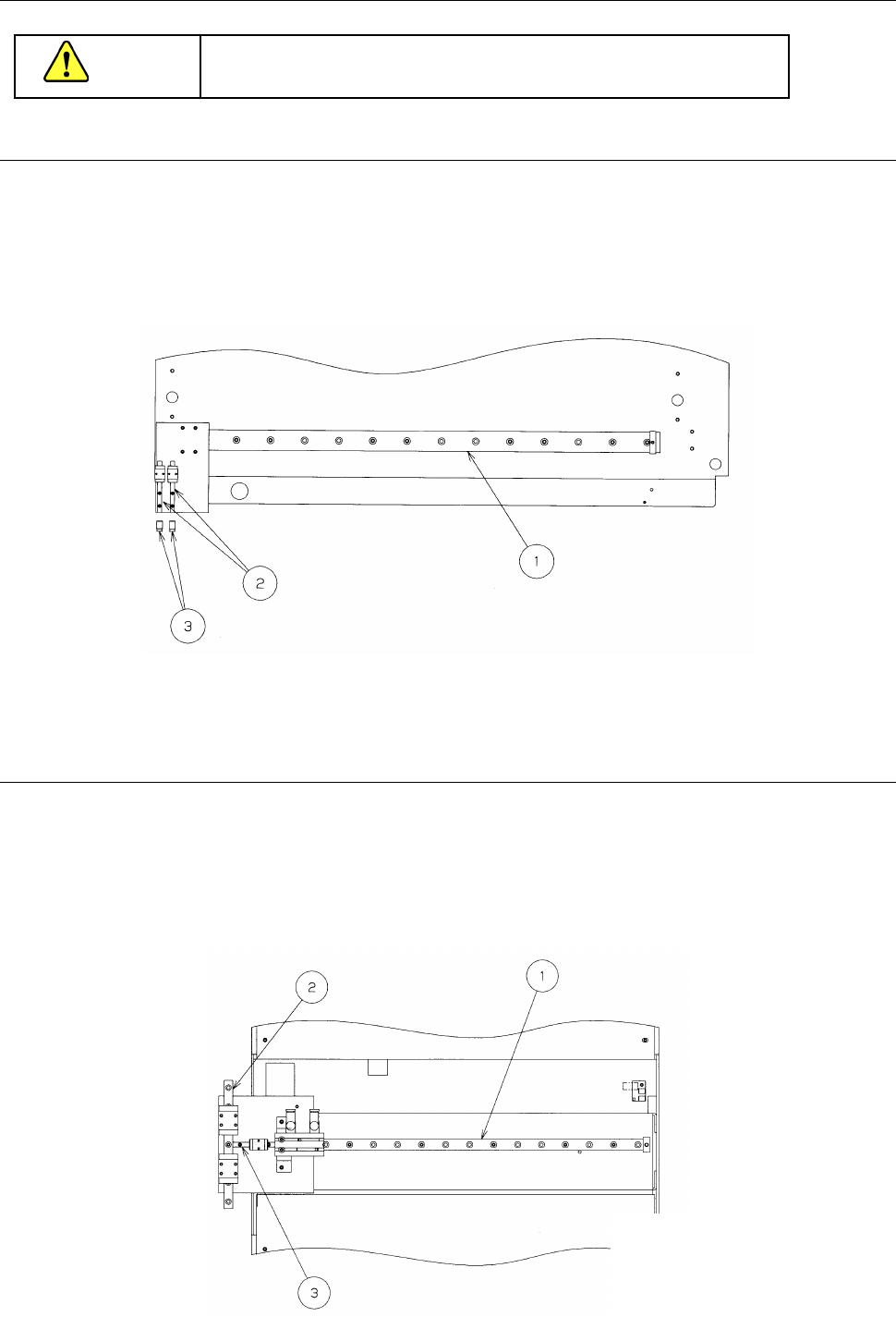

4-3-1 X
轴装置
（1） 清洗
请擦掉吸附器、X 轴直动轨的灰尘、油污等。
（2） 加油
请在 X 轴直动轨的轨道面薄薄地涂敷润滑油。
注意：
在尚未供给压缩空气的状态下，吸附器有时会下降。
如果在此状态下移动
X
轴，可能导致贴装头部分损坏，故请注意。
4-3-2 Y
轴装置
（1） 清洗
请擦掉 Y 轴直动轨和 Y 轴支撑轨的灰尘、油污等。
（2） 加油
请在 Y 轴直动轨和 Y 轴支撑轨的轨道面薄薄地涂敷润滑油。
X 轨道
X 贴装头轨道
吸附器
Y 轴直动轨
Y 轴支承轨 1
Y 轴支承轨 2
TR6 Series 使用说明书
4-4

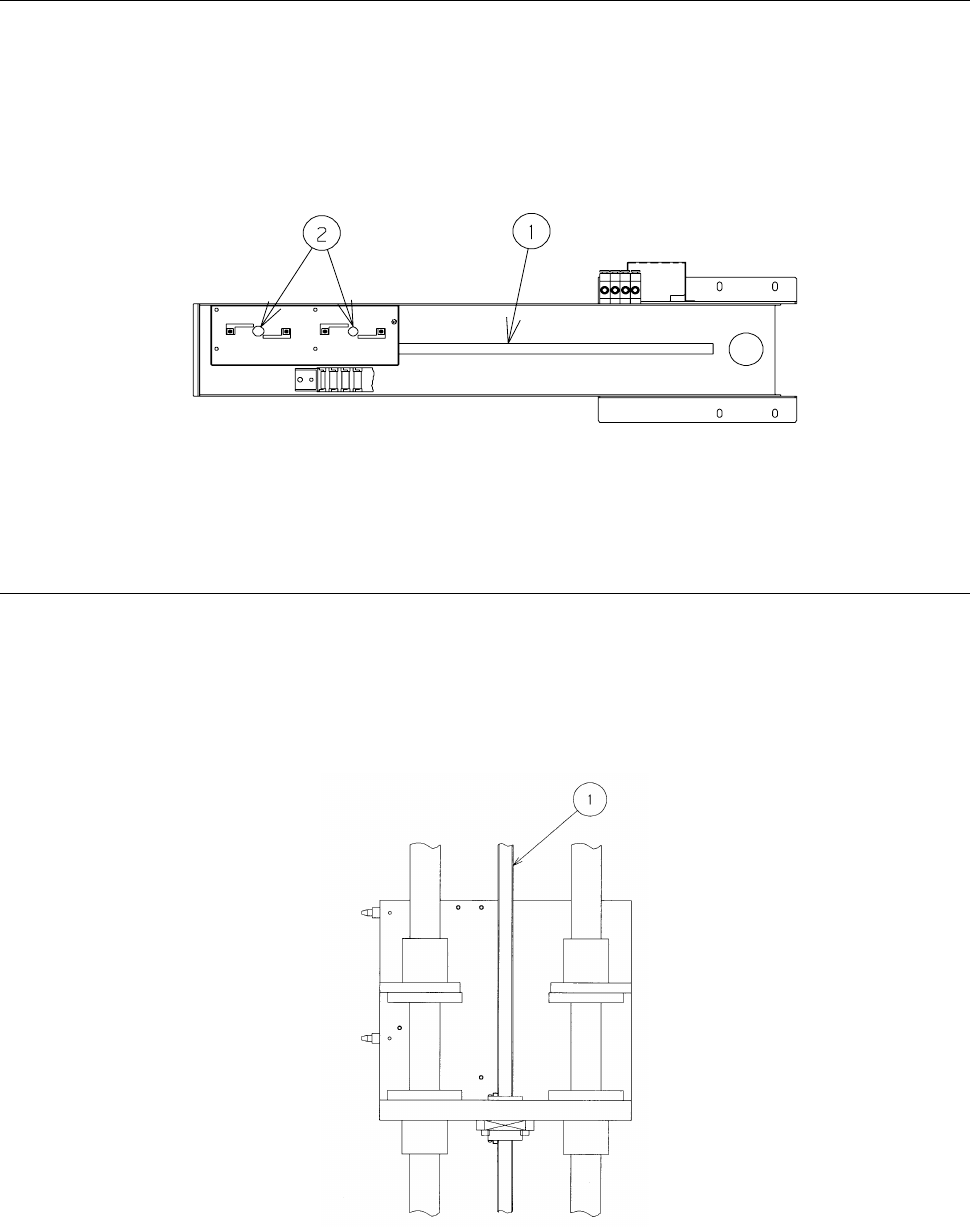

4-3-3
滑梭装置
（1） 清洗
请擦掉吸附器、滑梭直动轨的灰尘、油污等。
（2） 加油
请在滑梭直动轨的轨道面薄薄地涂敷润滑油。
滑梭直动轨
吸附器
4-3-4 Z
轴装置
（1） 清洗
请擦掉 Z 轴滚珠螺杆的灰尘、油污等。
（2） 加油
请在 Z 轴滚珠螺杆的螺纹部薄薄地涂敷润滑油。
Z 轴滚珠螺杆
TR6 Series 使用说明书
4-5

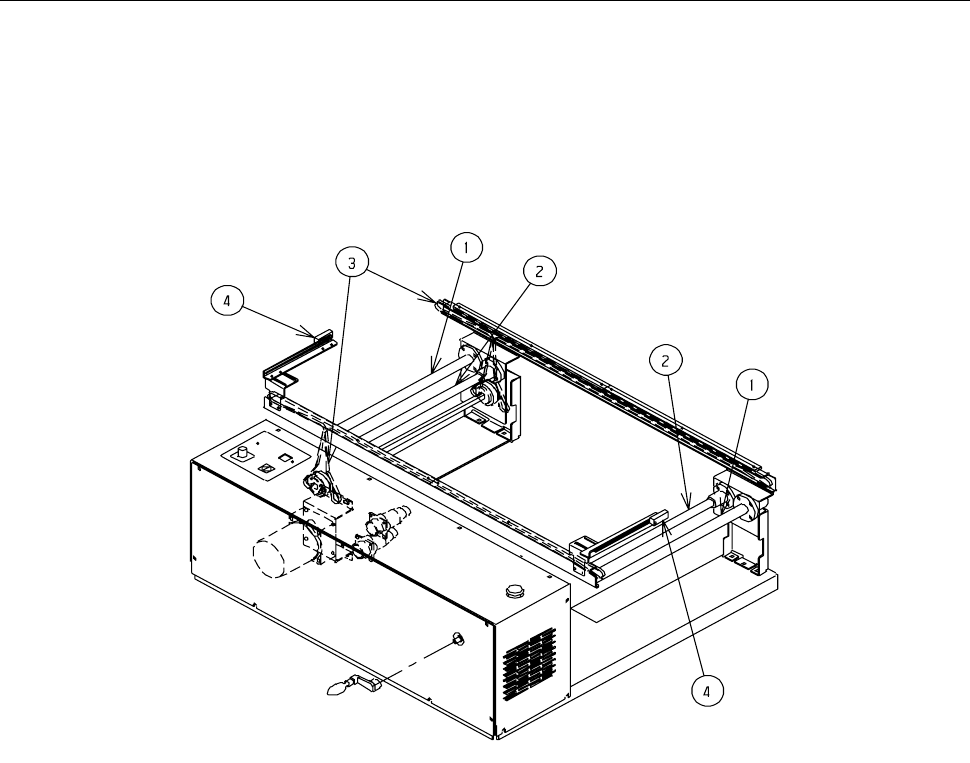

4-3-5
传送带装置
（1） 清洗
• 请确认基板检测传感器、输送带上没有灰尘、磨损等。
• 请擦掉输送宽度调整导轴、滚珠螺杆的灰尘、油污等
（2） 加油
请给输送宽度调整导轴、滚珠螺杆薄薄地涂敷润滑油。
输送宽度调整导轴
输送宽度调整滚珠螺杆
输送带
基板检测传感器
