TR6 Series 使用说 明书 5-5 5-6 托盘座板 1 ）本装置中 使用的托盘座板 本装置中使用的 托盘座板开有φ 12 的孔。 TR6DNR /6DNX/6DNV 是通过传感器检 测该孔以发现 托盘 座板的误插入。 2 ）其他机型 中使用的托盘座 板的互换性 旧托盘 旧机型名 TR3N ， TR3S ， T R4N ， TR4S TR3D ，旧 TR5S ，旧 TR 6S 托盘的包装 托盘装置（ E1 5207170A0 ）…

100%1 / 59
TR6 Series 使用说明书
5-4
5-4
印刷基板规格
No.
规格
TR6SNR/6SNX/6SNV
6DNR/6DNX/6DNV
TR6SER/6DER TR6SXLX/6DXLX
1
基板尺寸（*1
）
最小
（
X
）
50mm
（
Y
）
30mm
（
X
）
50mm
（
Y
）
30mm
（
X
）
50mm
（
Y
）
30mm
最大
（
X
）
410mm
【RS-1】650mm（*3
）
（Y）360mm
【
RS-1
】
370mm
（
*4）
（X）510mm
（Y）460mm
（X）610mm
（Y）560mm
2
基板厚度
0.4 mm
～
4.0 mm
3
基板允许翘度
（*2
）（自由状
态）
向上
最大
2 mm
向下
最大
4 mm
（*1）X：基板输送方向；Y：机器前后方向、长尺寸基板规格时对基板尺寸有限制。
（*2）基板尺寸为最大时。其他情况下为与对角线长度成比例的值。
（*3）选择选购项检查传送部规格时，X 方向的最大基板尺寸为 410mm。
（*4）TR6SNV 在机器修订版 Rev.E 以上以及 TR6DNV 在机器修订版 Rev.F 以上时，Y 方向的
最大基板尺寸为 370mm。比之更早的机器修订版，装 置 的 Y 方向最大基板尺寸为 360mm。
5-5
吸附器
标准配备有滑梭用及贴装头用的 2 种吸附器。请根据供给元件的形状和尺寸进行选择。
吸附器的选择可通过贴片机主机控制。
1） 滑梭吸附器
滑梭吸附器 吸附器（大） 吸附器（小）
外形
θ
D
φ
11.0mm
φ
4.8mm
内径
θ
d
φ
9.5mm
φ
4.0mm
2） 贴装头吸附器
贴装头吸附器 No.1 吸附器 No.2 吸附器
外形
θ
D
φ
7.0 mm
（
TR6SNR/6SNX/6SNV
）
φ
9.0 mm
（
TR6DNR/6DNX/6DNV
）
φ
4.8 mm
内径
θ
d
φ
6.0 mm
（
TR6SNR/6SNX/6SNV
）
φ
8.0 mm
（
TR6DNR/6DNX/6DNV
）
φ
4.0 mm
TR6 Series 使用说明书
5-5
5-6

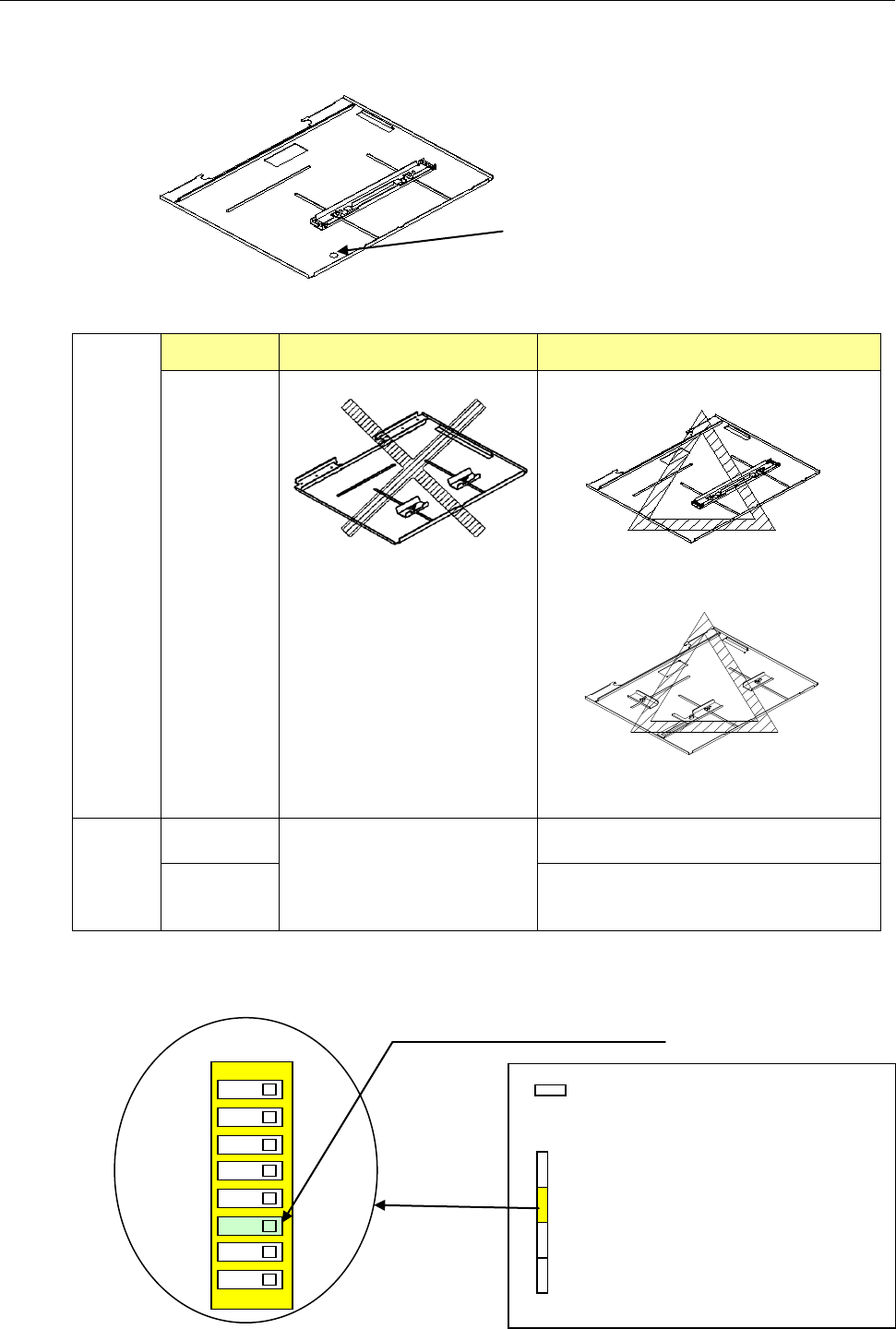

托盘座板
1）本装置中使用的托盘座板
本装置中使用的托盘座板开有φ12 的孔。TR6DNR/6DNX/6DNV 是通过传感器检测该孔以发现托盘
座板的误插入。
2）其他机型中使用的托盘座板的互换性
旧托盘
旧机型名 TR3N，TR3S，TR4N，TR4S TR3D，旧TR5S，旧TR6S
托盘的包装
托盘装置（E15207170A0
）
托盘装置(ST) （E15507260A0）
托盘装置(A) （E1550726CA0）
与本装
置的兼
容性
TR6SNR
/6DNX
无兼容性。不能使用。
可原样使用。
TR6DNR
/6DNX
可以使用，但须将防止托盘座板误插入
功能设定为不使用。（*1）
（*1）只要将主基板的直插式封装开关 3（DIP SW3）置于 OFF，托盘座板误插入防止功能即为不
使用。
φ12 孔
将直插式封装开关 3 置于 OFF
。
S
DIP SW3
<主基板>
DIP SW1
DIP SW2
DIP SW4
DIP SW5
7
8
ON
6
5
4
3
2
1
OFF
TR6 Series 使用说明书
5-6
5-7

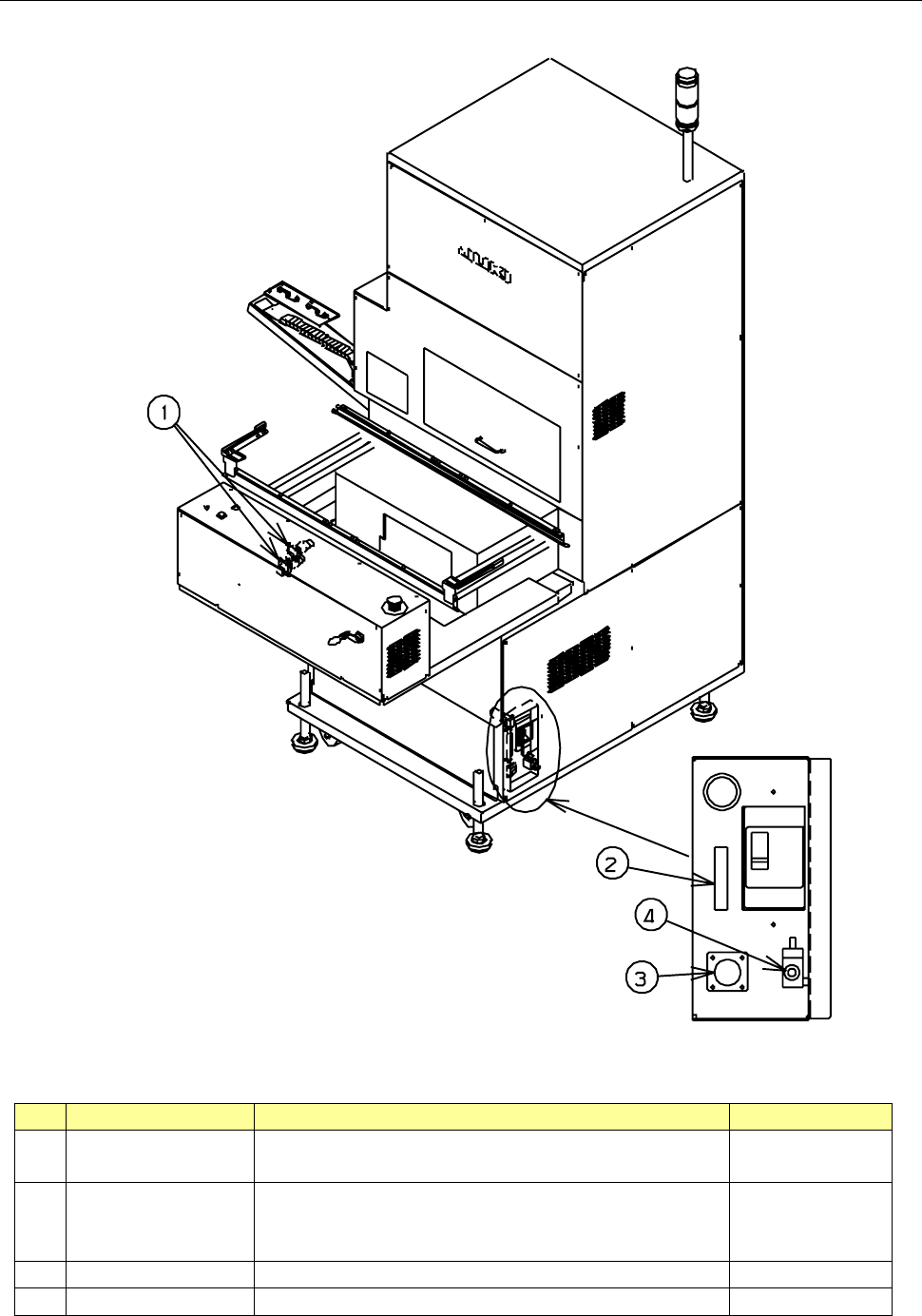

与外部装置的接口
No.
名称
説明
备注
①
Ready In
（
Out
）用
接口
生产线上使用时，连接其他装置的接口
14
针
② 信号接口
与贴片机主机连接的信号接口
TR6SNR/6DNR・・・50 针（并联）
TR6SNX/6SNV/6DNX/6DNV
・・・
20
针（串联）
50
针
/20
针
③ 电源接口
与贴片机主机连接的电源接口
7
针
④ 供气口
从贴片机主机的供气口
φ
6
软管
