PTS- NXT3c- 07
φ6
φ8 φ8
φ12
φ4
φ8
φ6
φ8
φ10
φ10
φ4
φ10
φ6
φ4
φ6
φ6
φ6
φ6
φ6
φ4
φ6φ6 φ6
φ12
φ4
φ4
φ6
集塵エアブローＯＮ
デバイスベース
残テープカッター
フィーダＯＰ用
マニホールド
ノズ ルチェンジ
バキュームバックアップピン
バキューム バックアップピン
オプション
正
負
ベース
（エア源）
負圧
φ12x2
正圧φ6
正圧φ10
Ｘスライド
Ｙ軸ケーブルベア
コンベア
正
負
D
E
C1
G
正圧
0．4ＭＰａ
負圧
−59ｋＰａ
Ｍ5
Ｍ5
1／4 1／4 1／41／8 1／8
1／81／81／81／8
AS1201F-M5-06-X229
イオナイザ
（デバイスベース部）
F1
F2
ＡＳ1201Ｆ−Ｍ5−06ＳＡ
ダクト
ＩＳＥ30Ａ
−Ｃ4Ｌ−Ｐ−ＭＬ
ＺＳＥ30Ａ
−Ｃ4Ｌ−Ｐ−ＭＬ
1／8
ＳＹＪ512Ｔ
−5ＭＯＺ−Ｍ5−Ｆ−Ｑ
ＳＹＪ512Ｔ
−5ＭＯＺ−Ｍ5−Ｆ−Ｑ
1／81／8
1／41／4
10
107
111
16 15
13
13
14 1820
22
23
11
101
132
44
109
110
43 42 41
19 17
24 24 24
27
29 19
334
424
27 27
104
102
115
103
114
105
25
1
7
8
108
151
5
9
112
21
5
21
71
72
26
26
28
28
106
112
113
131
6
201202
203
204
205
206
2UGZBC000152

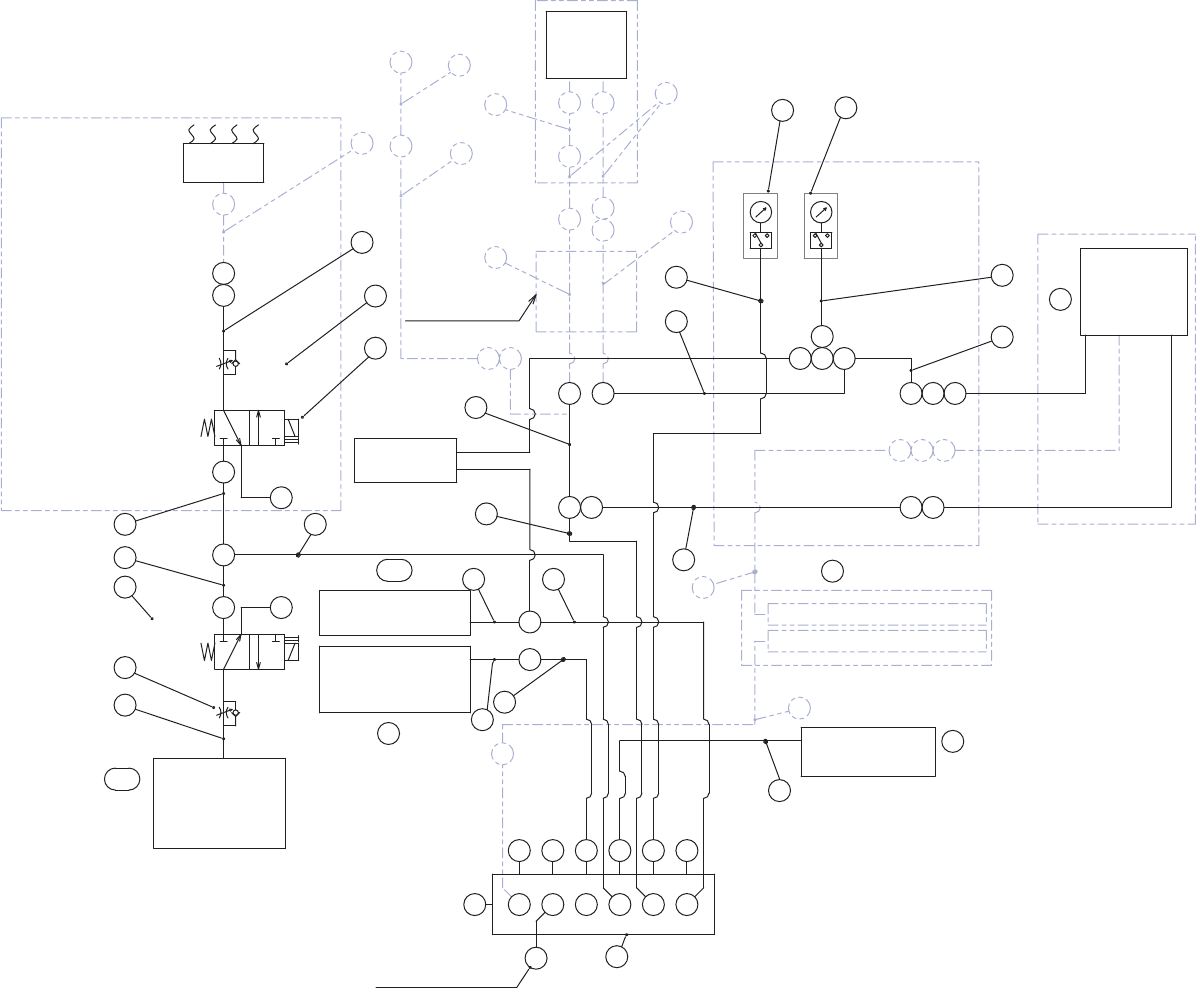

M3 IIIc-BED 7/
0,,,F࣋ࢵࢻ
DUCT
DEVICE BASE
WASTE TAPE
FOR FEEDER OPTION
MANUHOLD
NOZZLE CHANGE
VACUUM BACK UP PINS (LANE1)
VACUUM BACK UP PINS (LANE2)
BASE
(AIR SOURCE)
X SLIDE
CONVEYOR
IONIZER
(ON DEVICE BASE)
PROCESSING UNIT
DUST COLLECT
AIR BLOW ON
Neg press
Pos press
Pos press
Y-AXIS FLEXIBLE TRACK
Neg press
Pos press
OPTION
Pos press
Neg press
120
PTS- NXT3c- 07
M3 IIIc-BED 7/
M3 IIIc-ベッド 7/
2UGZBC000152
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 Y60422 1 UNION, HALF
ユニオン ハーフ
KQ2H04-02AS
2 Y60194 1 UNION, ELBOW
ユニオン エルボ
KQ2VS10-02AS
3 Y60195 2 UNION, ELBOW
ユニオン エルボ
KQ2L04-01AS
4 Y60192 3 UNION, ELBOW
ユニオン エルボ
KQ2L06-01AS
5 Y60199 2 UNION, ELBOW
ユニオン エルボ
KQ2L06-M5A
6 H3145K 1 PLUG
プラグ
KQ2P-04
7 Y60291 1 UNION
ユニオン
KQ2U04-06A
8 Y60329 1 UNION, ELBOW
ユニオン エルボ
KQ2L06-00A
9 Y60222 1 UNION
ユニオン
KQ2U06-00A
10 Y60205 1 UNION, HALF
ユニオン ハーフ
KQ2H08-00A
11 Y60365 1 UNION
ユニオン
KQ2H10-12A
13 Y60206 2 UNION, ELBOW
ユニオン エルボ
KQ2L04-06A
14 Y60203 1 UNION, HALF
ユニオン ハーフ
KQ2S12-03AS
15 Y3023W 1 UNION
ユニオン
PEG12-8
16 Y3027B 1 UNION
ユニオン
PWJ8-6
17 K11578 1 COUPLER
カプラ
KK4P-10E
18 K1158B 1 COUPLER
カプラ
K4-04PM
19 Y60202 2 ELBOW
エルボ
KQ2L10-99A
20 2MGKBC000403 1 JOINT
ジョイント
21 H66819 2 VALVE, SOL
バルブ ＳＯＬ
SYJ512T-5MOZ-M5-F-Q
22 S64379 1 SW, PRESSURE
ＳＷ プレッシャ
ISE30A-C4L-P-ML
23 S64380 1 SW, PRESSURE
ＳＷ プレッシャ
ZSE30A-C4L-P-ML
24 A3033A 3 PLUG
埋栓
PT1/4
25 2MGTBC001604 1 MANIFOLD, AIR
マニホールド エアー
26 A3042A 2 PLUG
埋栓
M-5P
27 A3034A 3 PLUG
埋栓
PT1/8
28 K68769 2 CONTROLLER, SPEED
コントローラ スピード
AS1201F-M5-06-X229
29 Y60440 1 UNION
ユニオン
KQ2T10-08A
41 K1161W 1 COUPLER
カプラ
CPPE7-01
OPTION PARTS WHEN VACUUM BACK UP PINS
42 Y3024A 1 UNION
ユニオン
PMF6-01
OPTION PARTS WHEN VACUUM BACK UP PINS
43 Y3016B 1 UNION
ユニオン
PLLJ6
OPTION PARTS WHEN VACUUM BACK UP PINS
44 Y60346 1 UNION
ユニオン
KQ2H06-02AS
OPTION PARTS WHEN VACUUM BACK UP PINS
71 H3128Y 1 PLUG
プラグ
KK2P-06L
72 S5026S 1 SOCKET
ソケット
KK2S-06E
101 2MGTBC018300 1 TUBE
チューブ
102 2MGTBC017700 1 TUBE
チューブ
103 2MGTBB006502 1 TUBE
チューブ
104 2MGZBC006601 1 TUBE
チューブ
105 2MGTBC018000 1 TUBE
チューブ
106 2MGZBC006701 1 TUBE
チューブ
107 2MGTBB006701 1 TUBE
チューブ
108 2MGTBC018600 1 TUBE
チューブ
109 2MGTBC018700 1 TUBE
チューブ
110 2MGTBC006702 1 TUBE
チューブ
111 2MGZBC006801 1 TUBE
チューブ
112 2MGZBC006901 2 TUBE
チューブ
113 2MGZBC006201 1 TUBE
チューブ
114 2MGTBC019000 1 TUBE
チューブ
115 2MGTBC017800 1 TUBE
チューブ
131 2MGTBB010700 1 TUBE
チューブ
OPTION PARTS WHEN VACUUM BACK UP PINS
132 2MGZBC006300 1 TUBE
チューブ
OPTION PARTS WHEN VACUUM BACK UP PINS
