M3 IIIc-BED 9/
2UGZBC000152
126
PTS- NXT3c- 07
M3 IIIc-BED 9/
M3 IIIc-ベッド 9/
2UGZBC000152
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2AGTBC001611 1 BOX, ELECTRIC
ＢＯＸ　電気
2 H5427B 2 BOLT, HEX SOCKET
ボルト　六角穴
M05X012(3ｶｼﾛ)
3 W1106E 2 WASHER, LOCK
ワッシャ　スプリング
5M/M(3ｶ ｼﾛ)
4 W1108E 2 WASHER, FLAT
ワッシャ　平
4W-5(3ｶ ｼﾛ)
5 PP02420 1 BKT
ＢＫＴ
6 K51999 1 SCREW, WASHER ASS'Y
小ネジ　座金組込み
M04X012 ﾅﾍﾞｾﾑｽ P3(3ｶｼﾛ)
7 H5426M 1 BOLT, HEX SOCKET
ボルト　六角穴
M04X012(3ｶ ｼﾛ)
8 W1106D 1 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
9 W1043C 1 WASHER, FLAT
ワッシャ　平
4W- 4(3ｶｼﾛ)
12 2AGTBC001805 1 BOX, CONTROL
ＢＯＸ　コントロール
14 H5427B 2 BOLT, HEX SOCKET
ボルト　六角穴
M05X012(3ｶｼﾛ)
15 W1106E 2 WASHER, LOCK
ワッシャ　スプリング
5M/M(3ｶ ｼﾛ)
16 W1108E 2 WASHER, FLAT
ワッシャ　平
4W-5(3ｶ ｼﾛ)
17 PP02420 1 BKT
ＢＫＴ
18 K51999 1 SCREW, WASHER ASS'Y
小ネジ　座金組込み
M04X012 ﾅﾍﾞｾﾑｽ P3(3ｶｼﾛ)
19 H5426M 1 BOLT, HEX SOCKET
ボルト　六角穴
M04X012(3ｶ ｼﾛ)
20 W1106D 1 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
21 W1043C 1 WASHER, FLAT
ワッシャ　平
4W- 4(3ｶｼﾛ)
24 2EGTBC019200 1 BOX, SERVO
ＢＯＸ　サーボ
25 H5427B 2 BOLT, HEX SOCKET
ボルト　六角穴
M05X012(3ｶｼﾛ)
26 W1106E 2 WASHER, LOCK
ワッシャ　スプリング
5M/M(3ｶ ｼﾛ)
27 W1108E 2 WASHER, FLAT
ワッシャ　平
4W-5(3ｶ ｼﾛ)
28 PP02420 1 BKT
ＢＫＴ
29 K51999 1 SCREW, WASHER ASS'Y
小ネジ　座金組込み
M04X012 ﾅﾍﾞｾﾑｽ P3(3ｶｼﾛ)
30 H5426M 1 BOLT, HEX SOCKET
ボルト　六角穴
M04X012(3ｶ ｼﾛ)
31 W1106D 1 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
32 W1043C 1 WASHER, FLAT
ワッシャ　平
4W- 4(3ｶｼﾛ)
35 RX02270 1 SEAL
シール
36 2AGTBC000500 1 BOARD, PRINTED CIRCUIT
基板　プリント
FH1622A0F
37 K51981 6 SCREW, WASHER ASS'Y
小ネジ　座金組込み
M03X006 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
38 S3243G 6 SPACER
スペーサ
ASB-315E
39 2AGTBC001306 1 BOARD, PRINTED CIRCUIT
基板　プリント
FH1578B2F
40 K51981 6 SCREW, WASHER ASS'Y
小ネジ　座金組込み
M03X006 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
41 S32430 6 SPACER
スペーサ
BSB-307E
127
PTS- NXT3c- 07
HH
EE
JJ
EE
＊ＮＸＴＭ６Ｆ １２３４５６＊
OPTION
OPTION
OPTION
GG
HH
GG
OPTION FOR DIP FLUX
AA
BB
CC
DD
AA
BB
CC DD
MM
MM
MM
60
122
121
61
1
72
64
66
71
15
18
18
18
18
18
18
18
8
9
6
6
19
30
31
32
33
34
35
36
37
73
74
5
70
18
20
16
17
2
2
76
76
77
77
76
76
77
77
38
39
40
65
66
67
67
111
68
69
68
69
45
46
48
47
49
50
85
86
87
88
90
92
91
93
94
95
96
95
96
89
87.1
115
116
141
142
19.1
19.1
126
125
131
132
63
100
101
66
71
71
71
0,,,F࣋ࢵࢻ

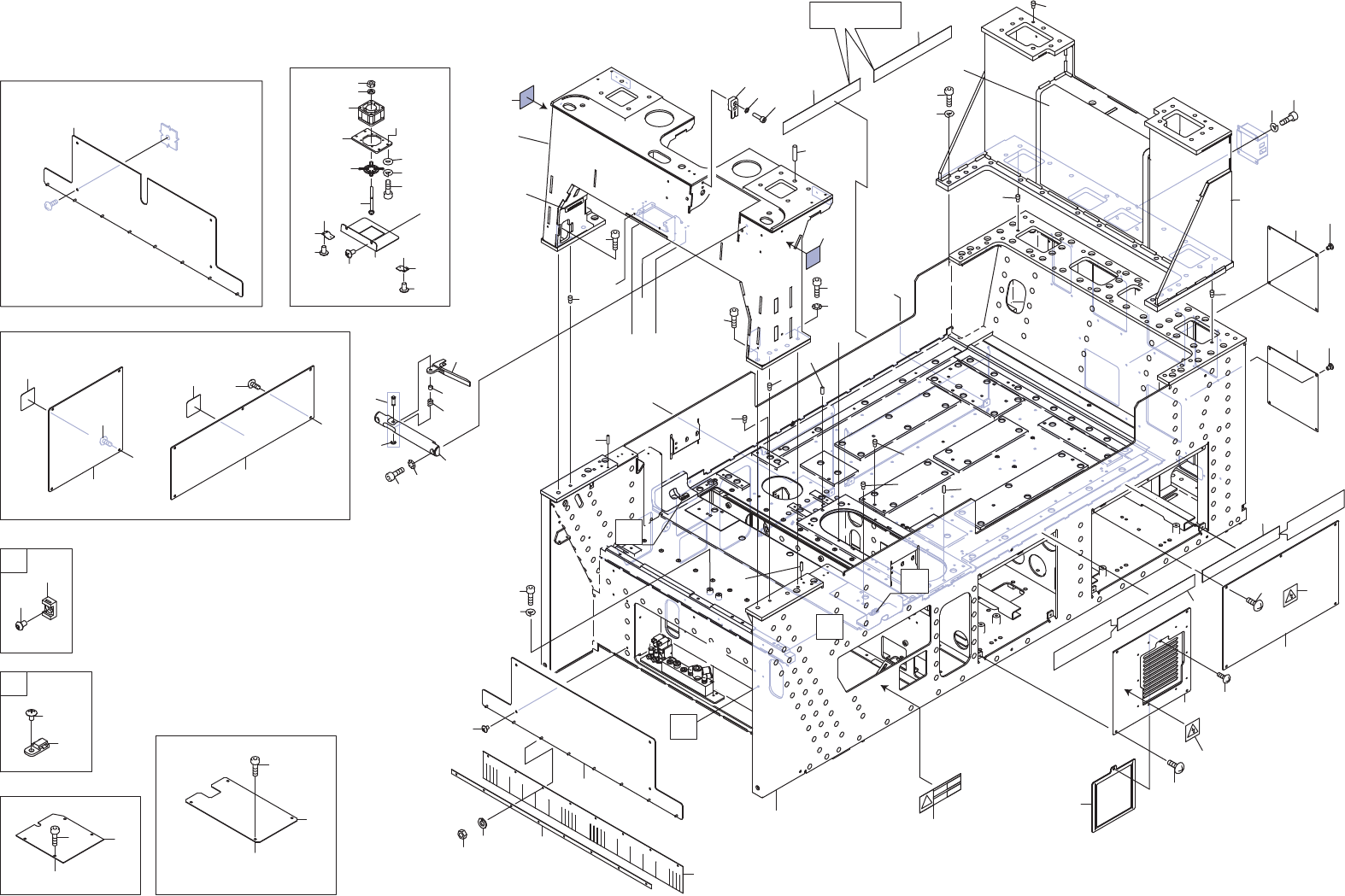

M6 IIIc-BED 1/
