P1 P1 Q Q Q Q L L U U O O O O F F R R R R F F K K J J U U M M 1 Set 1 Set H H H H H H G G G G H H K K R R M M P1 P1 P2 P2 T1 T1 T1 T1 T1 T1 T2 T2 T2 T2 T2 T2 1 Set A A A A D D D D N N N N P2 P2 E E E E N N J J O O L L Q …
このページはブランクページです
This page is intentionally blank.
此页是空白页
135
PTS- NXT3c- 07
P1P1
QQ
QQ
LL
UU
OO
OO
FF
RR
RR
FF
KK
JJ
UU
MM
1 Set
1 Set
HH
HH
HH
GG
GG
HH
KK
RR
MM
P1P1
P2P2
T1T1
T1T1
T1T1
T2T2
T2T2
T2T2
1 Set
AA
AA
DD
DD
NN
NN
P2P2
EE
EE
NN
JJ
OO
LL
QQ
AA EE
HHGGFFUU DD
32
33
34
80
81
40
41
38
67
71
70
68
66
66
69
74
77
75
72
80
81
72
22
23
24
42
43
44
46
45
47
47.2
22
23
24
32
33
34
48
49
50
10
12
11
15
18
16
17
13
14
100
100
101
101
102
103
104
102
103
104
1
3
2
21
20
19
7
9
7.1
8
60
63
64
65
60
61
62
30
28
95
96
97
29
25
27
27.1
27.2
26
30
85
86
87
88
89
90
91
28
29
36
37
37.1
37.2
35
38
40
41
54
53
52
51
0,,,F࣋ࢵࢻ

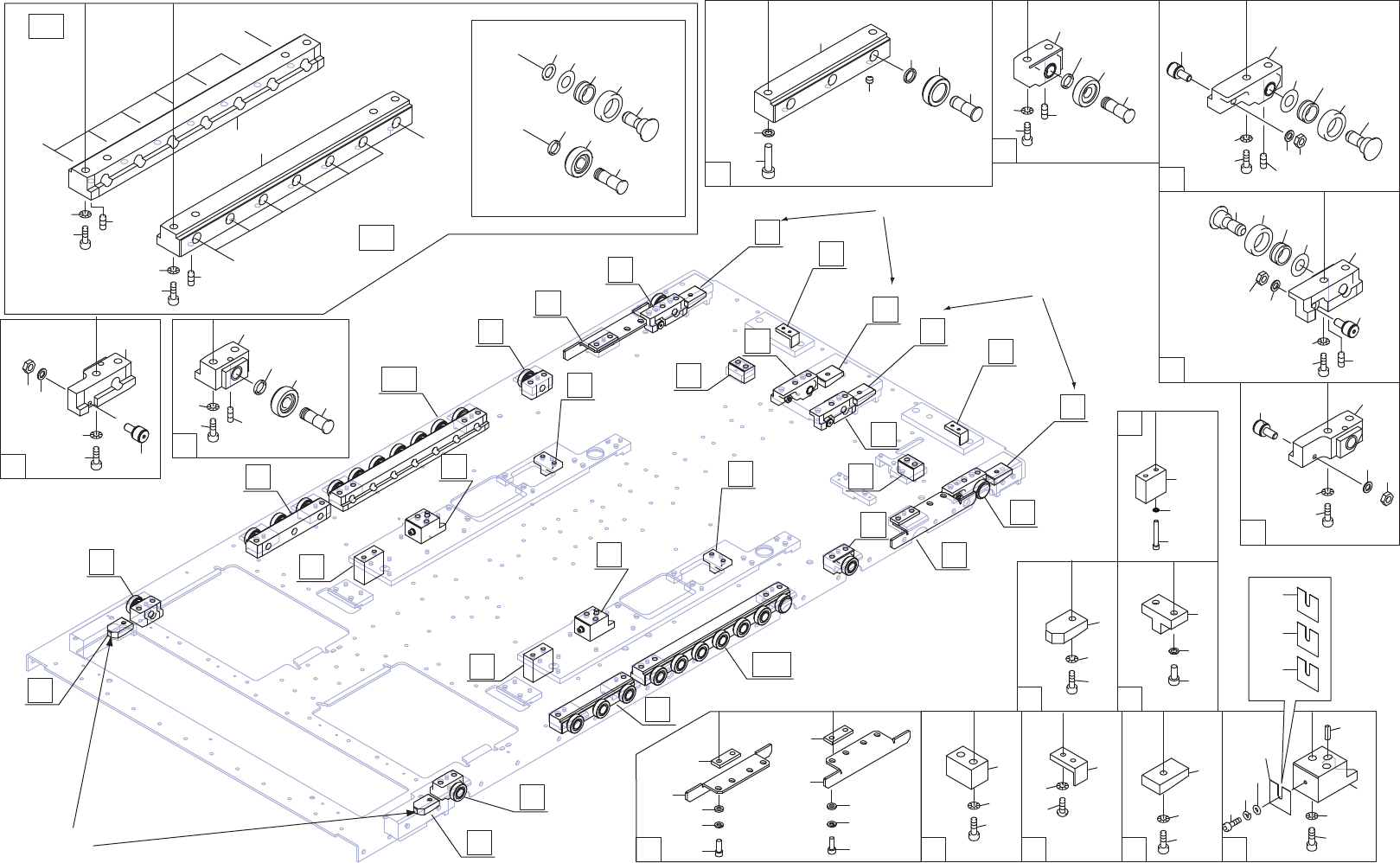

M6 IIIc-BED 3/
2UGZBE000160
136
PTS- NXT3c- 07
M6 IIIc-BED 3/
M6 IIIc-ベッド 3/
2UGZBE000160
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 PM00755 1 BLOCK
ブロック
SET, Note.1
2 H5427B 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X012(3ｶｼﾛ)
3 W1012A 2 WASHER, CONICAL
ワッシャ 皿
M-5-L
7 PM00748 2 V BLOCK
ヤゲン
7.1 H2095A 2 PIN, PARALLEL
ピン 平行
φ06X12 A種(m6)
8 H54275 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X030(3ｶ ｼﾛ)
9 W1013A 4 WASHER, CONICAL
ワッシャ 皿
M- 6-H
10 2MGTBC014300 2 BLOCK
ブロック
11 H5427B 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X012(3ｶｼﾛ)
12 W1012A 4 WASHER, CONICAL
ワッシャ 皿
M-5-L
13 PM00793 2 STOPPER
ストッパ
14 H54274 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X025(3ｶ ｼﾛ)
15 W1013A 4 WASHER, CONICAL
ワッシャ 皿
M- 6-H
16 PM00851 2 DOG
ドッグ
17 K5258L 4 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M04X008(3ｶ ｼﾛ)
18 W1011A 4 WASHER, CONICAL
ワッシャ 皿
M-4-L
19 PM00763 2 BLOCK
ブロック
SET, Note.1
20 H5427B 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X012(3ｶｼﾛ)
21 W1012A 4 WASHER, CONICAL
ワッシャ 皿
M-5-L
22 2MGLBC001402 2 GUIDE
ガイド
23 H54274 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X025(3ｶ ｼﾛ)
24 W1013A 4 WASHER, CONICAL
ワッシャ 皿
M- 6-H
25 N4045A 1 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M06X005 ｸﾎﾞﾐｻｷ
26 PM50461 1 SHAFT
シャフト
27 PM50451 1 ROLLER
ローラ
27.1 N2117B 1 NEEDLE
ニードル
KT14188
27.2 2MGKBC006500 1 WASHER
ワッシャ
28 2MGLBC015800 2 CAM FOLLOWER
カムフォロア
29 N1079Z 2 NUT, HEX
ナット 六角
M06 3ｼｭ(3ｶ ｼﾛ)
30 W1013A 2 WASHER, CONICAL
ワッシャ 皿
M- 6-H
32 2MGLBC001501 2 GUIDE
ガイド
33 H54274 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X025(3ｶ ｼﾛ)
34 W1013A 4 WASHER, CONICAL
ワッシャ 皿
M- 6-H
35 N4045A 1 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M06X005 ｸﾎﾞﾐｻｷ
36 PM50461 1 SHAFT
シャフト
37 PM50451 1 ROLLER
ローラ
37.1 N2117B 1 NEEDLE
ニードル
KT14188
37.2 2MGKBC006500 1 WASHER
ワッシャ
38 2MGLBC015800 2 CAM FOLLOWER
カムフォロア
40 N1079Z 2 NUT, HEX
ナット 六角
M06 3ｼｭ(3ｶ ｼﾛ)
41 W1013A 2 WASHER, CONICAL
ワッシャ 皿
M- 6-H
42 2MGLBC001301 2 GUIDE
ガイド
43 H54274 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X025(3ｶ ｼﾛ)
44 W1013A 4 WASHER, CONICAL
ワッシャ 皿
M- 6-H
45 N4045A 2 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M06X005 ｸﾎﾞﾐｻｷ
46 PM00844 2 SHAFT
シャフト
47 AA74N00 2 ROLLER
ローラ
47.2 PM77781 2 COLLAR
カラー
48 PT00265 2 GUIDE
ガイド
49 H54274 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X025(3ｶ ｼﾛ)
50 W1013A 4 WASHER, CONICAL
ワッシャ 皿
M- 6-H
