M6 IIIc-BED 3/
M6 IIIc-ベッド 3/
2UGZBE000160
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
51 N4045A 2 SCREW, HEX SOCKET SET
ネジ　六角穴止め
M06X005 ｸﾎﾞﾐｻｷ
52 PM00844 2 SHAFT
シャフト
53 AA74N00 2 ROLLER
ローラ
54 PM77781 2 COLLAR
カラー
60 PB022B3 2 SHIM
シム
INS, T=0.1
61 PB022C3 2 SHIM
シム
INS, T=0.2
62 PB022D3 2 SHIM
シム
INS, T=0.3
63 H5426K 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X008(3ｶ ｼﾛ)
64 W1106D 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
65 W1108S 2 WASHER, FLAT
ワッシャ　平
4M/MX0.8X9(1W-4)(3ｶｼﾛ)
66 2MGLBC001600 2 GUIDE
ガイド
67 PM50461 2 SHAFT
シャフト
68 PM50451 2 ROLLER
ローラ
69 N2117B 2 NEEDLE
ニードル
KT14188
70 2MGKBC006500 2 WASHER
ワッシャ
71 PB042W0 2 WASHER
ワッシャ
72 N4045A 14 SCREW, HEX SOCKET SET
ネジ　六角穴止め
M06X005 ｸﾎﾞﾐｻｷ
74 PM00844 12 SHAFT
シャフト
75 PM77781 12 COLLAR
カラー
77 AA74N00 12 ROLLER
ローラ
80 H54274 8 BOLT, HEX SOCKET
ボルト　六角穴
M06X025(3ｶ ｼﾛ)
81 W1013A 8 WASHER, CONICAL
ワッシャ　皿
M- 6-H
85 PM0KDL0 2 GUIDE
ガイド
86 PM00844 6 SHAFT
シャフト
87 AA74N00 6 ROLLER
ローラ
88 PM77781 6 COLLAR
カラー
89 N4045A 6 SCREW, HEX SOCKET SET
ネジ　六角穴止め
M06X005 ｸﾎﾞﾐｻｷ
90 H54274 4 BOLT, HEX SOCKET
ボルト　六角穴
M06X025(3ｶ ｼﾛ)
91 W1013A 4 WASHER, CONICAL
ワッシャ　皿
M- 6-H
95 PM0EYB1 2 STOPPER
ストッパ
96 H5427N 4 BOLT, HEX SOCKET
ボルト　六角穴
M05X040(3ｶ ｼﾛ)
97 W1012A 4 WASHER, CONICAL
ワッシャ　皿
M-5-L
100 PB09FW1 2 BKT
ＢＫＴ
101 PB09FX0 2 SPACER
スペーサ
102 H54271 4 BOLT, HEX SOCKET
ボルト　六角穴
M06X018(3ｶ ｼﾛ)
103 W1106F 4 WASHER, LOCK
ワッシャ　スプリング
6M/M(3ｶｼﾛ)
104 W1108F 4 WASHER, FLAT
ワッシャ　平
4W-6(3ｶ ｼﾛ)
Note.1:These parts are delivered in sets of 2 parts. Replace both parts in a set, as shown in the illustration, at the same time.
:これらの部品は2個で1set納入となります。交換時は図示の組合せに従い2個同時に交換して下さい。
138
PTS- NXT3c- 07
このページはブランクページです
This page is intentionally blank.
此页是空白页
139
PTS- NXT3c- 07
CC
KK
LL
DD
DD
EE
Ref.5/
Ref.5/
EE
Ref.5/
Ref.5/
Ref.5/
GG
J3J3
AA
AA
FF
BB
BB
J3J3
DD
BB
AA
CC
GG
75
76
77
78
79
80
81
82
83
84
39
38
31
30
40
41
32
34
37
36
35
29
33.1
33.1
33
22
24
23
1
13
11
12
9
10
6
5
3
2
4
4
18
18
15
16
15
14
19
19
21
19.1
19.1
20
25
3
2
1.1
50
51
53
54
55
55
56
56
7
8
27
28
26
0,,,F࣋ࢵࢻ

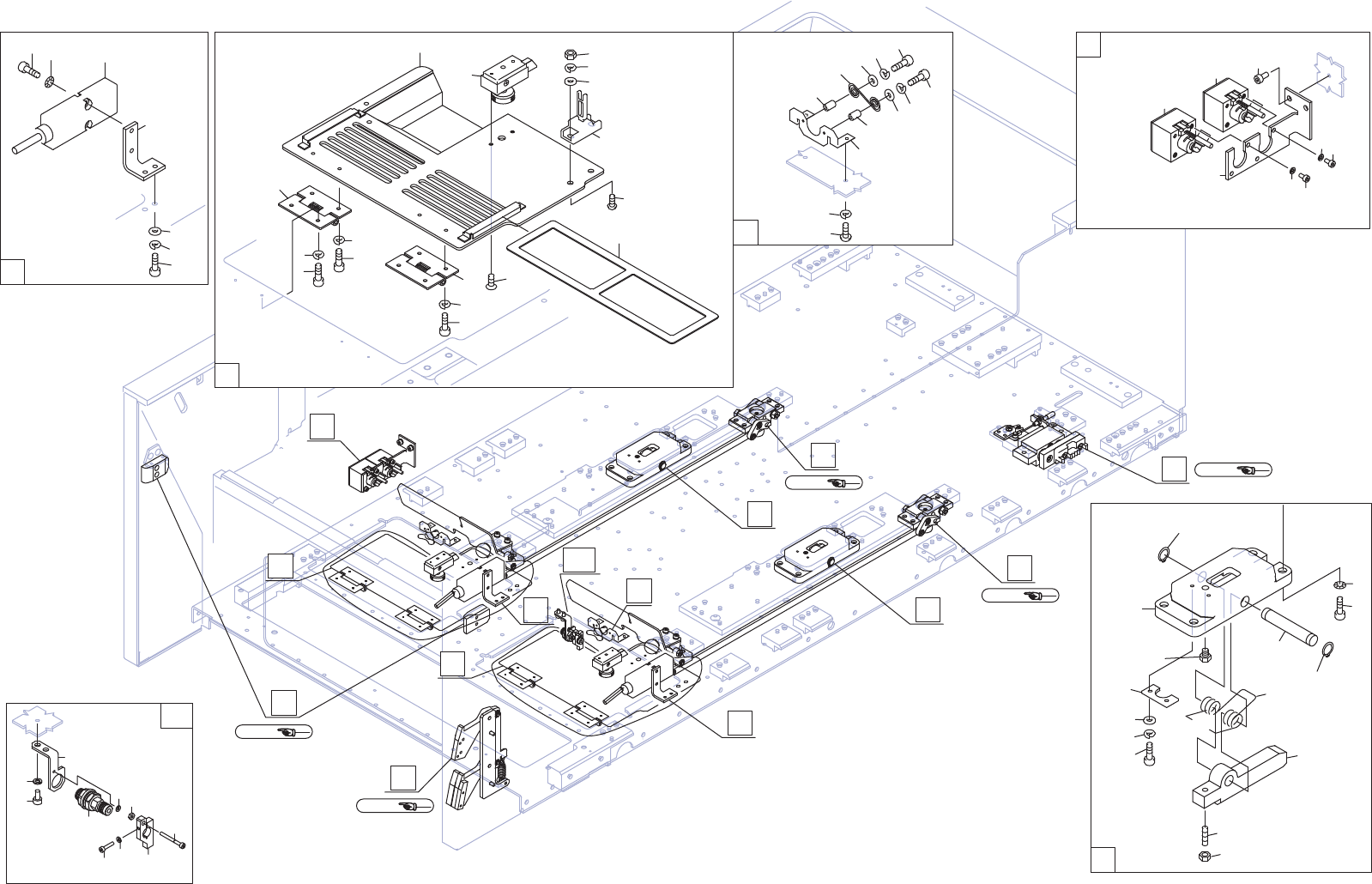

M6 IIIc-BED 4/
2UGZBE000160
