SIDE COVER (RIGHT) 1/
サイドカバー (右) 1/
2UGZKK000111
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
58 H5262G 1 BOLT, HEX SOCKET
ボルト 六角穴
M04X006 ｺﾞｸﾃｲﾄｳ(3ｶ ｼﾛ)
59 2MGZKK000100 1 COVER, CONNECTOR
カバー コネクタ
60 K64283 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X008(3ｶｼﾛ)
61 H3158R 1 PLUNGER, SPRING
プランジャ スプリング
PJH4-2
62 2MGTKK003201 1 CONNECTOR, MALE
コネクタ 雄
63 PM14343 2 BOLT
ボルト
64 2MGTKK001900 1 BLOCK
ブロック
65 PM14321 1 BOLT
ボルト
66 PZ14381 2 SPRING
スプリング
67 PB08402 2 WASHER
ワッシャ
68 H54253 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X010(3ｶ ｼﾛ)
69 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
70 2MGTKK005000 1 PIN, ROUND
ピン 丸
71 2MGTKK005100 1 PIN, DIAMOND-SHAPED
ピン ダイヤ
72 2MGTKK003000 1 CONNECTOR, MALE
コネクタ 雄
73 H5426T 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X020(3ｶ ｼﾛ)
74 W1011A 2 WASHER, CONICAL
ワッシャ 皿
M-4-L
75 K51756 2 SCREW, C/R PAN
小ネジ 十穴鍋
M02.5X005(ｽﾃﾝﾚｽ)
75.1 RH57341 1 HARNESS
ハーネス
76 2MGTBB016300 1 CONNECTOR, FEMALE
コネクタ 雌
77 PM14332 2 BOLT
ボルト
78 N10793 2 NUT, HEX
ナット 六角
M03 P=0.5(3ｶｼﾛ)
79 PZ14381 2 SPRING
スプリング
80 PB99760 1 PLATE
プレート
81 H5427B 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X012(3ｶｼﾛ)
82 W1106E 2 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
83 W1108E 2 WASHER, FLAT
ワッシャ 平
4W-5(3ｶ ｼﾛ)
84 XP00133 2 PIN
ピン
84.1 RH57362 1 HARNESS
ハーネス
85 2MGKKK008600 1 PLATE
プレート
86 H5427B 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X012(3ｶｼﾛ)
87 W1106E 2 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
88 W1108E 2 WASHER, FLAT
ワッシャ 平
4W-5(3ｶ ｼﾛ)
89 PB99782 1 BKT
ＢＫＴ
90 S2025A 1 SHEET
シート
CTAM1
91 K5172K 1 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X005(3ｶ ｼﾛ)
92 H5427B 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X012(3ｶｼﾛ)
93 W1106E 2 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
94 W1108E 2 WASHER, FLAT
ワッシャ 平
4W-5(3ｶ ｼﾛ)
95 2MGTKK002300 1 COVER, WIRING
カバー 配線
96 K5172E 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X008(3ｶ ｼﾛ)
194
PTS- NXT3c- 07
このページはブランクページです
This page is intentionally blank.
此页是空白页
195
PTS- NXT3c- 07
AA
BB
BB
AA
Ｒ
OPTION
CC
CC
STANDARD (GRAY)
12
16
17
18
21
21
21
22
23
26
27
29
30
31
32
38
1
3
4
6
7
9
10
13
15
13
14
19
20
34
34
35
35
36
36
43
44
45
52
57
57
58
5
41
37
46
47
47
60
61
63
64
65
68
69
70
62
71
72
71
72
71
72
78
79
5
3
4
5
3
4
13
14
75
74
39
77
2UGZKK000111ࢧࢻ࢝ࣂ࣮ྑ

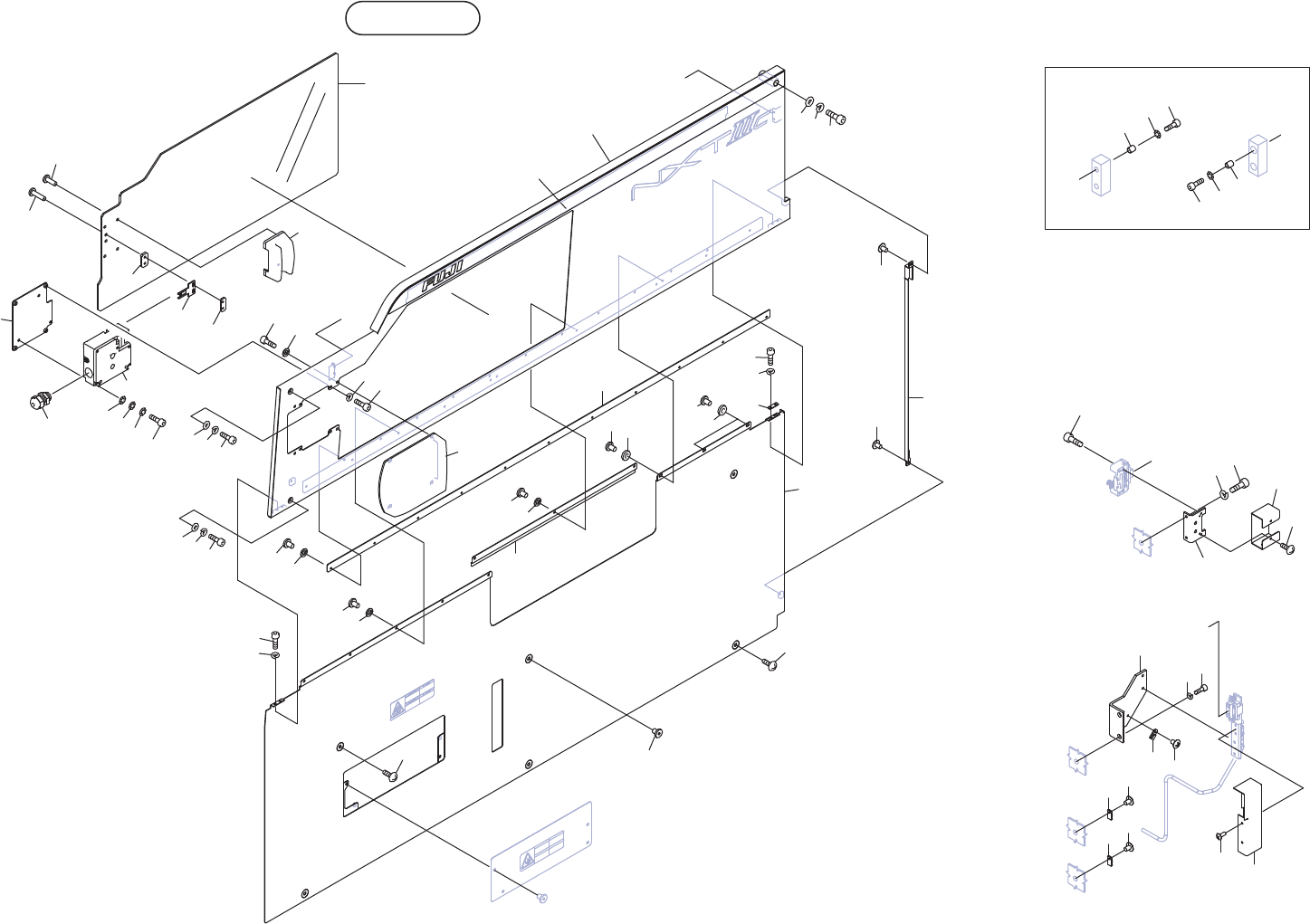

SIDE COVER (RIGHT) 2/
