㸨㹌㹂㸱㸴㸿ࠉ㸯㸰㸱㸲㸳㸴㸨 㹌㹂㸱㸴㸿 㸮㸮㸮㸮㸮㸮 6 11 1 2 3 4 5 10 12 14 15 18 19 20 21 22 23 18 19 20 21 17 16 13 UL06410 H08/H12HS/V12-ND36A-NOZZLE ST A TION +++691'$ࣀࢬࣝࢫࢸ࣮ࢩࣙࣥ 2 0 P TS - N X T3 c - 0 7
H24-NA74B-NOZZLE STATION
H24-NA74B-ノズルステーション
2UGTML000203
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGTML005601 1 SHUTTER
シャッタ
2 2MGTML006400 1 SEAL, BAR CODE
シール バーコード
unit serial number
3 PZ29951 6 BOLT
ボルト
4 PM85634 6 WASHER
ワッシャ
6 2AGTML000702 1 HOLDER
ホルダ
8 R5012C 2 ROLLER, NEEDLE
ローラ ニードル
φ3X11.8 FW6C3
9 2MGTML001300 74 SHAFT
シャフト
10 2MGTML006500 1 SEAL, BAR CODE
シール バーコード
unit serial number
11 PM04924 1 PIN
ピン
12 PZ05022 1 SPRING, TENSION
スプリング ヒツパリ
13 2AGTML000201 1 GUIDE
ガイド
set
14 H21927 2 PIN, PARALLEL
ピン 平行
φ02X06 B種(h8)
15 R5013A 2 ROLLER, NEEDLE
ローラ ニードル
φ3X17.8 A6C3
16 2MHEFA042101 2 BOLT, HEX SOCKET
ボルト 六角穴
17 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
19 R5012A 1 ROLLER, NEEDLE
ローラ ニードル
φ3X 9.8 A6C3
20 H21927 2 PIN, PARALLEL
ピン 平行
φ02X06 B種(h8)
21 2MHEFA042101 2 BOLT, HEX SOCKET
ボルト 六角穴
22 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
23 2MGTML008201 1 PLATE
プレート
24 2MGTML008101 1 PLATE
プレート
27 2MGTHA073100 8 SCREW, WASHER ASS'Y
小ネジ 座金組込み
31 2MGTML005700 1 BKT
ＢＫＴ
32 K69320 4 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M03X008 ﾅﾍﾞｾﾑｽ P4(ｽﾃﾝﾚｽ)
19
PTS- NXT3c- 07
㸨㹌㹂㸱㸴㸿ࠉ㸯㸰㸱㸲㸳㸴㸨
㹌㹂㸱㸴㸿
㸮㸮㸮㸮㸮㸮
6
11
1
2
3
4
5
10
12
14
15
18
19
20
21
22
23
18
19
20
21
17
16
13
UL06410

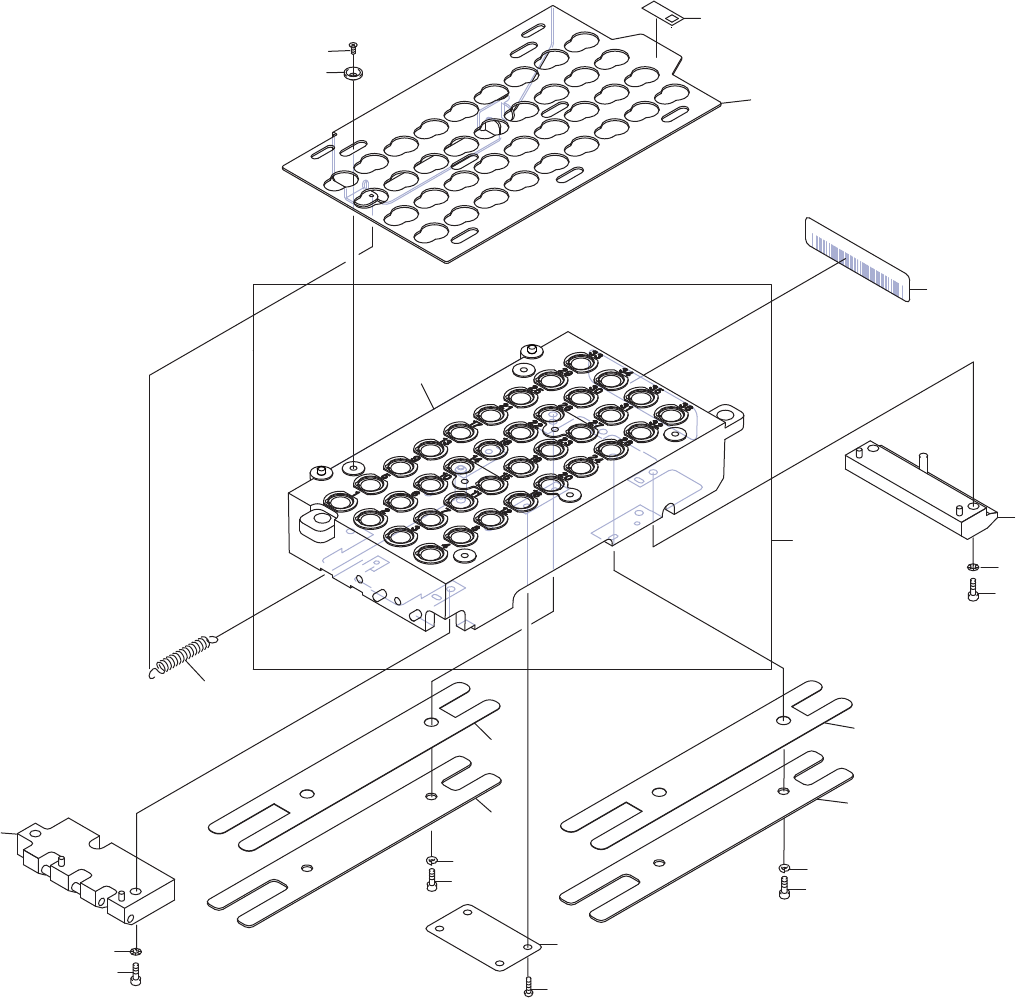

H08/H12HS/V12-ND36A-NOZZLE STATION
+++691'$ࣀࢬࣝࢫࢸ࣮ࢩࣙࣥ
20
PTS- NXT3c- 07
H08/H12HS/V12-ND36A-NOZZLE STATION
H08/H12HS/V12-ND36A-ノズルステーション
UL06410
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGKMF000502 1 SHUTTER
シャッタ
2 PX11452 1 SEAL, BAR CODE
シール バーコード
unit serial number
3 PM85634 7 WASHER
ワッシャ
4 PZ29951 7 BOLT
ボルト
5 AB08007 1 HOLDER
ホルダ
6 2MGKMF000604 1 HOLDER
ホルダ
10 PZ05022 1 SPRING, TENSION
スプリング ヒツパリ
11 PX11441 1 SEAL, BAR CODE
シール バーコード
unit serial number
12 AA37X04 1 BLOCK
ブロック
13 2MHEFA042101 2 BOLT, HEX SOCKET
ボルト 六角穴
14 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
15 AA37W03 1 GUIDE
ガイド
16 2MHEFA042101 2 BOLT, HEX SOCKET
ボルト 六角穴
17 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
18 PS05021 2 SHEET
シート
Consumable Parts
19 PB09BT0 2 PLATE, BACK
プレート 裏
20 H54251 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
21 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
22 PB67411 1 DOG, SW
ドッグ ＳＷ
23 K67660 4 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M02.5X005 ﾅﾍﾞｾﾑｽ P2(ｽﾃﾝﾚｽ)
21
