SIDE COVER (LEFT) 2/ サイド カバー (左 ) 2/ 2UGZKK000211 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 2MGZKK0 02600 1 COVER, SIDE カバー サイド 3 H5426 S 3 BOL T, HEX SOCKET ボルト 六角穴 M04X…
BB
AA
BB
AA
STANDARD (GRAY)
OPTION
CC
CC
6
7
16
26
27
29
30
31
32
41
52
9
10
12
13
14
14
13
15
13
17
19
20
21
21
21
22
33
33
34
34
35
35
36
36
37
38
43
44
45
58
57
57
57
57
57
1
3
4
5
3
4
5
3
4
5
23
60
61
62
63
64
65
68
69
70
71
72
71
72
75
74
46
78
79
39
77
2UGZKK000211ࢧࢻ࢝ࣂ࣮ᕥ

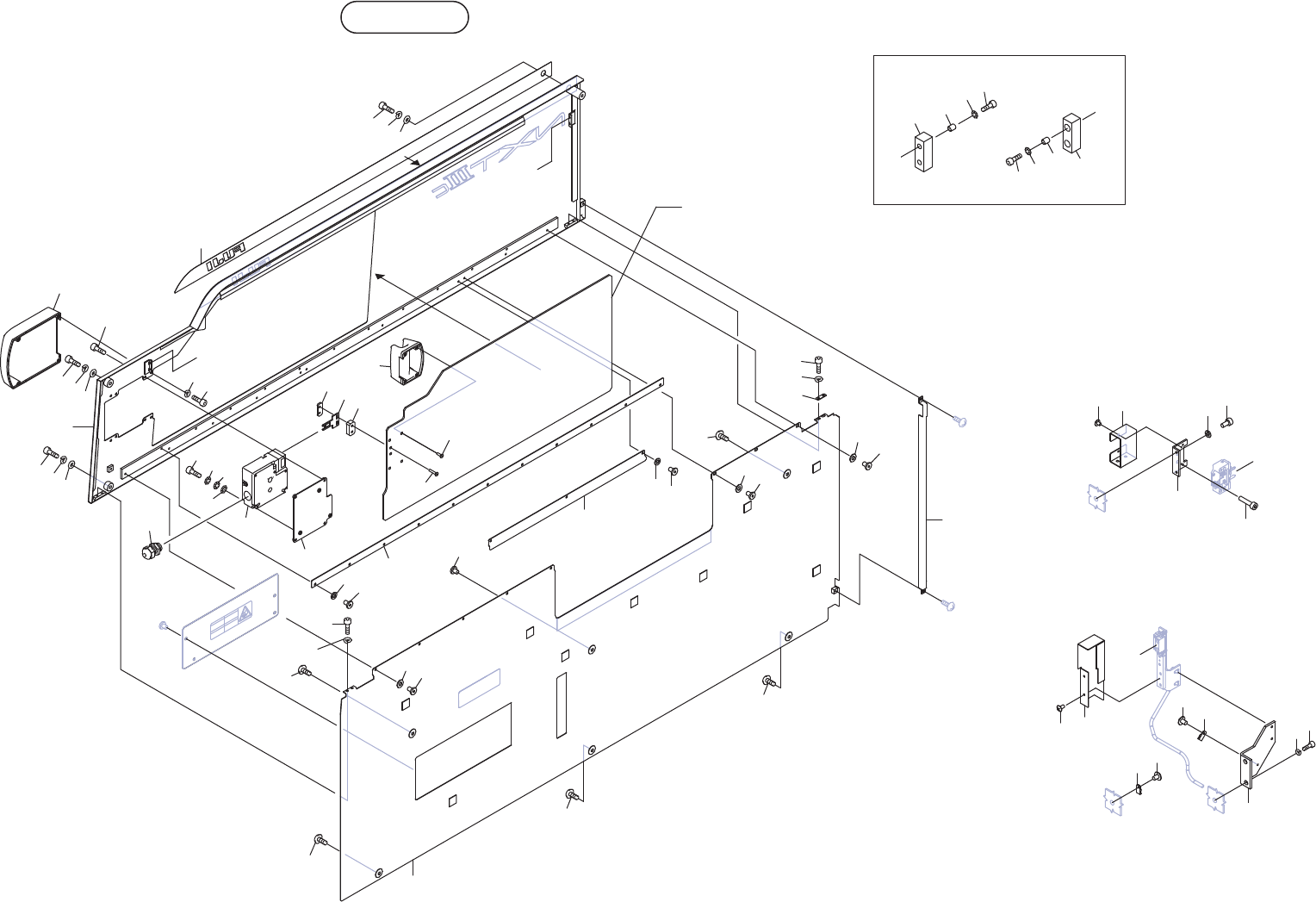

SIDE COVER (LEFT) 2/
206
PTS- NXT3c- 07
SIDE COVER (LEFT) 2/
サイドカバー (左) 2/
2UGZKK000211
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGZKK002600 1 COVER, SIDE
カバー サイド
3 H5426S 3 BOLT, HEX SOCKET
ボルト 六角穴
M04X018(3ｶ ｼﾛ)
4 W1106D 3 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
5 W1043C 3 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
6 H5426K 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
7 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
9 H5426K 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
10 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
12 2MGLKK003300 1 PLATE, RETAINING
プレート 押え
13 H5262G 8 BOLT, HEX SOCKET
ボルト 六角穴
M04X006 ｺﾞｸﾃｲﾄｳ(3ｶ ｼﾛ)
14 W1108S 3 WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4)(3ｶｼﾛ)
15 W1106D 5 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
16 PB06NW0 1 BKT, SW
ＢＫＴ ＳＷ
17 H5426K 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
19 S31935 1 SW, LIMIT
ＳＷ リミット
D4NL-1HFG-B
20 H5426Z 3 BOLT, HEX SOCKET
ボルト 六角穴
M04X035(3ｶ ｼﾛ)
21 W1011A 9 WASHER, CONICAL
ワッシャ 皿
M-4-L
22 N2029Z 1 NIPPLE
ニップル
STR-13.5 (5301 5130)
23 PZ52693 1 PLATE, ACRYLIC
プレート アクリル
GRAY / 灰色
26 2MGTKK001102 1 HANDLE
取手
27 H69175 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X012 ｺﾞｸﾃｲﾄｳ（3ｶ ｼﾛ）
29 H69176 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X020 ｺﾞｸﾃｲﾄｳ（3ｶ ｼﾛ）
30 PB06NY0 1 SPACER
スペーサ
31 PB06RA1 1 NUT
ナット
32 S3193N 1 SW, LIMIT
ＳＷ リミット
D4DS-K1
33 PG06422 2 STOPPER
ストッパ
34 PM09271 4 COLLAR
カラー
35 H5276A 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X010
36 W1010A 4 WASHER, CONICAL
ワッシャ 皿
M-3-L
37 PH02010 1 COVER, SWITCH
カバー ＳＷ
38 H5426K 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
39 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
41 2MGZKK001702 1 SEAL
シール
43 PB06RC0 1 RETAINER, ACRYLIC
押え アクリル
44 H5262G 11 BOLT, HEX SOCKET
ボルト 六角穴
M04X006 ｺﾞｸﾃｲﾄｳ(3ｶ ｼﾛ)
45 W1106D 11 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
46 2MGTKK002900 1 COVER, WIRING
カバー 配線
52 2MGZKK002700 1 COVER, SIDE
カバー サイド
57 K5172M 5 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X008(3ｶ ｼﾛ)
58 H5262G 1 BOLT, HEX SOCKET
ボルト 六角穴
M04X006 ｺﾞｸﾃｲﾄｳ(3ｶ ｼﾛ)
60 2MGTKK002500 1 BKT
ＢＫＴ
61 H5426K 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
62 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
63 2MGTKK002000 1 COVER, CONNECTOR
カバー コネクタ
64 K5365R 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X004(3ｶ ｼﾛ)
65 H5426S 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X018(3ｶ ｼﾛ)
68 2MGZKK002801 1 BKT
ＢＫＴ
69 H5428L 2 BOLT, HEX SOCKET
ボルト 六角穴
M08X020(3ｶ ｼﾛ)
70 W1106G 2 WASHER, LOCK
ワッシャ スプリング
8M/M(3ｶｼﾛ)
71 S2025A 2 SHEET
シート
CTAM1
72 K5172L 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006(3ｶ ｼﾛ)
207
PTS- NXT3c- 07
SIDE COVER (LEFT) 2/
サイドカバー (左) 2/
2UGZKK000211
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
74 2MGTKK004000 1 COVER, WIRING
カバー 配線
75 K5171S 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X006(3ｶ ｼﾛ)
77 2MGZKK002900 1 RETAINER, WIRING
押え 配線
78 H5262G 3 BOLT, HEX SOCKET
ボルト 六角穴
M04X006 ｺﾞｸﾃｲﾄｳ(3ｶ ｼﾛ)
79 W1106D 3 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
