SIDE COVER (LEFT) 3/ サイド カバー (左 ) 3/ 2UGZKK000211 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 2MGZKK0 03001 1 COVER, SIDE カバー サイド 2 K5173 G 7 SCREW , C/R TRUSS 小ネジ 十穴トラス M0…
OPTION
CC
CC
2
1
6
2
2
2
2
2
2
3
4
5
7
60
61
62
63
64
65
68
69
70
71
72
71
72
75
74
2UGZKK000211ࢧࢻ࢝ࣂ࣮ᕥ

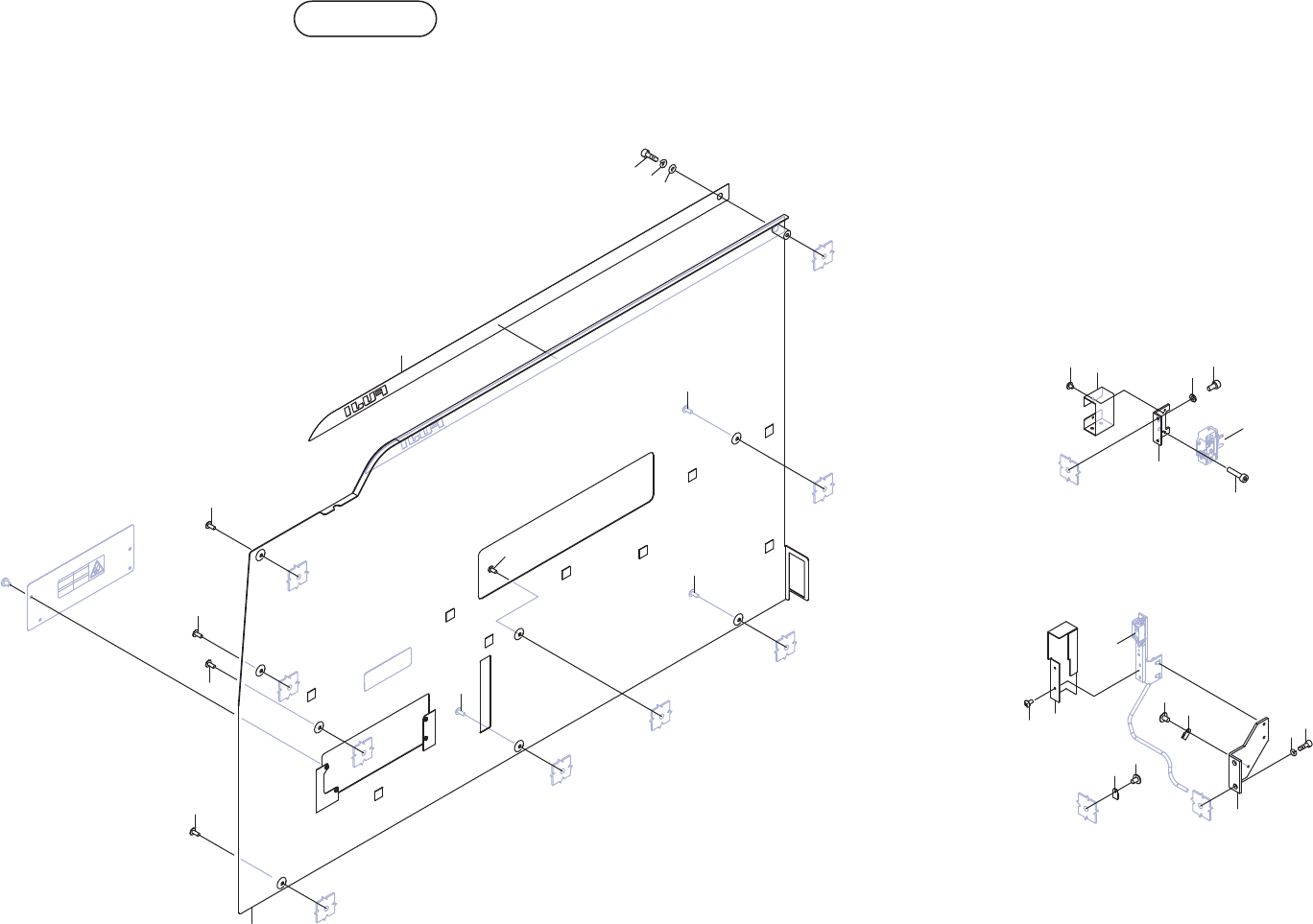

SIDE COVER (LEFT) 3/
210
PTS- NXT3c- 07
SIDE COVER (LEFT) 3/
サイドカバー (左) 3/
2UGZKK000211
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGZKK003001 1 COVER, SIDE
カバー サイド
2 K5173G 7 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X010(3ｶ ｼﾛ)
3 H5426S 1 BOLT, HEX SOCKET
ボルト 六角穴
M04X018(3ｶ ｼﾛ)
4 W1106D 1 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
5 W1043C 1 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
6 H54242 1 BOLT, HEX SOCKET
ボルト 六角穴
M04X008 ｺﾞｸﾃｲﾄｳ(3ｶ ｼﾛ)
7 PZ52704 1 SEAL
シール
60 2MGTKK002500 1 BKT
ＢＫＴ
61 H5426K 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
62 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
63 2MGTKK002000 1 COVER, CONNECTOR
カバー コネクタ
64 K5365R 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X004(3ｶ ｼﾛ)
65 H5426S 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X018(3ｶ ｼﾛ)
68 2MGZKK002801 1 BKT
ＢＫＴ
69 H5428L 2 BOLT, HEX SOCKET
ボルト 六角穴
M08X020(3ｶ ｼﾛ)
70 W1106G 2 WASHER, LOCK
ワッシャ スプリング
8M/M(3ｶｼﾛ)
71 S2025A 2 SHEET
シート
CTAM1
72 K5172L 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006(3ｶ ｼﾛ)
74 2MGTKK004000 1 COVER, WIRING
カバー 配線
75 K5171S 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X006(3ｶ ｼﾛ)
211
PTS- NXT3c- 07
BB
BB
CC
AA
CC
AA
AA
31
32
33
34
40
41
1
2
6
7
8
5
13
13
13
13
10
11
12
4
2
2
24
25
26
19
20
21
19
20
21
3
23
18
18
14
14
16
15
16
15
17
17
27
28
37
38
ࢩ࣮࣒ࣞࢫ࢝ࣂ࣮࣮࣋ࢫ㛫

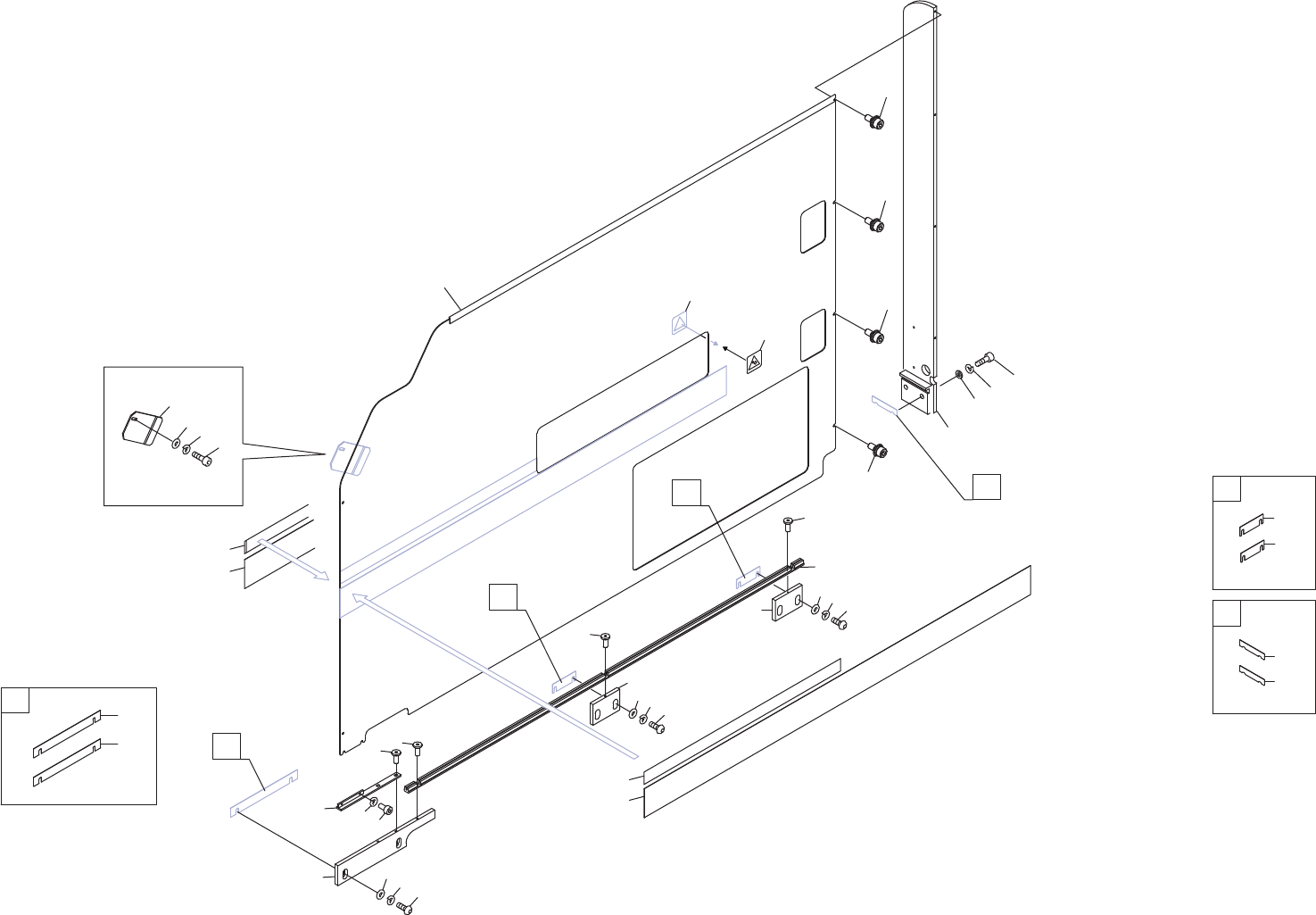

SEAMLESS COVER (BETWEEN BASE)
2UGZKM000206
212
PTS- NXT3c- 07
