C C B B C C B B 1 4 3 43 44 42 39 38 18 17 18 20 21 13 14 4 2 4 2 4 3 7 5 7 6 7 6 25 26 27 30 29 33 34 33 34 33 34 33 34 34 34 33 33 0,,,F;ࢫࣛࢻ M3 IIIc-X SLIDE 1/ 2UGZSF000122 2 1 6 P TS - N X T3 c - 0 7
SEAMLESS COVER (BETWEEN MODULE)
シームレスカバー (モジュール間)
2UGZKM000106
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 PT02314 1 RAIL, LOWER
レール 下
2 H67952 3 BOLT, HEX SOCKET
ボルト 六角穴
M04X010 ｺﾞｸﾃｲﾄｳ(3ｶ ｼﾛ)
3 2MGZKM000200 1 BKT, COVER
ＢＫＴ カバー
4 H67952 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X010 ｺﾞｸﾃｲﾄｳ(3ｶ ｼﾛ)
5 2MGTBB015005 1 STAND
スタンド
6 H5428N 2 BOLT, HEX SOCKET
ボルト 六角穴
M08X025(3ｶｼﾛ)
7 W1106G 2 WASHER, LOCK
ワッシャ スプリング
8M/M(3ｶｼﾛ)
8 W1108G 2 WASHER, FLAT
ワッシャ 平
4W-8(3ｶ ｼﾛ)
10 2MGZKM000102 1 COVER
カバー
11 H5426K 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
12 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
13 H67817 4 BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M04X010 CAPｾﾑｽ P=3(3ｶ ｼﾛ)
14 PZ25391 2 SEAL
シール
15 PZ45970 2 TAPE
テープ
16 2MGLKM001600 2 TAPE
テープ
INT, 1080mm
17 2MGLKM001500 2 TAPE
テープ
INT, 1050mm
21 2MGTBB036701 1 SHIM
シム
INT, t=0.5
22 2MGTBB036801 1 SHIM
シム
INT, t=0.3
215
PTS- NXT3c- 07
CC
BB
CC
BB
1
4
3
43
44
42
39
38
18
17
18
20
21
13
14
4
2
4
2
4
3
7
5
7
6
7
6
25
26
27
30
29
33
34
33
34
33
34
33
34
34
34
33
33
0,,,F;ࢫࣛࢻ
M3 IIIc-X SLIDE 1/
2UGZSF000122
216
PTS- NXT3c- 07

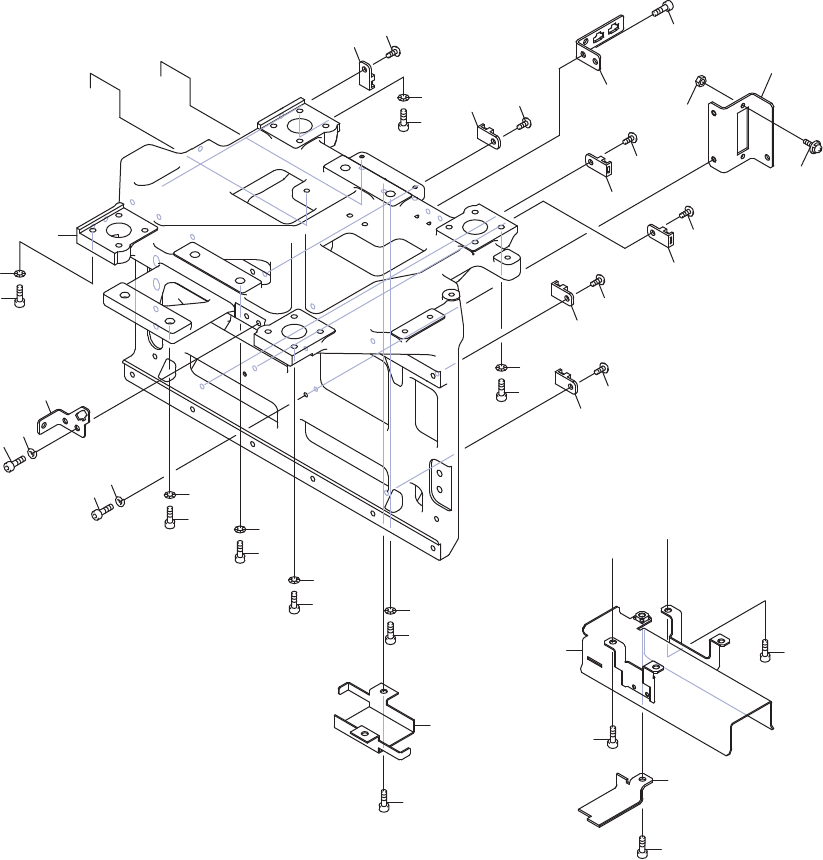

M3 IIIc-X SLIDE 1/
M3 IIIc-Xスライド 1/
2UGZSF000122
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGZSF000106 1 SLIDE, Y-AXIS
スライド Ｙ軸
2 H5426L 8 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
3 H5426N 8 BOLT, HEX SOCKET
ボルト 六角穴
M04X015(3ｶ ｼﾛ)
4 W1011A 16 WASHER, CONICAL
ワッシャ 皿
M-4-L
5 H57113 2 BOLT, HEX SOCKET
ボルト 六角穴
M06X015(ｽﾃﾝﾚｽ)
6 H57114 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X018(ｽﾃﾝﾚｽ)
7 W1100K 6 WASHER, CONICAL
ワッシャ 皿
6M/M JIS B1252 2ｼｭ 2L(ｽﾃﾝﾚｽ)
13 2MGTSF002300 1 COVER, CONNECTOR
カバー コネクタ
14 H5426K 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
17 2MGZSF002000 1 GUIDE, HOLDER
ガイド 受け
18 H5426K 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
20 2MGTSF002202 1 RETAINER, WIRING
押え 配線
21 H5426K 1 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
25 2MGZSF000800 1 BKT
ＢＫＴ
26 H54255 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X015(3ｶ ｼﾛ)
27 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
29 K5198B 2 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M03X008 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
30 N10793 2 NUT, HEX
ナット 六角
M03 P=0.5(3ｶｼﾛ)
33 S2025A 6 SHEET
シート
CTAM1
34 K5172M 6 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X008(3ｶ ｼﾛ)
38 2MGZSF001901 1 BKT
ＢＫＴ
39 H5426K 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
42 2MGZSF001801 1 BKT
ＢＫＴ
43 H67950 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｸﾛ)
44 W60557 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｸﾛ)
217
