M3 IIIc-X SLIDE 3/ (CLAMPER)
M3 IIIc-Xスライド 3/ (クランパ部)
2UGZSF000122
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
64 2MGTSF010800 2 BOLT, HEX SOCKET
ボルト　六角穴
66 PZ57280 1 TUBE
チューブ
67 XZ00010 1 JOINT, HOSE
ジョイント　ホース
68 AA06E02 1 COVER, CONNECTOR
カバー　コネクタ
69 AA06F03 1 COVER, CONNECTOR
カバー　コネクタ
71 PS00811 4 SHEET
シート
72 PS01072 2 SHEET
シート
75 PM78573 1 NIPPLE, VOLUTE
ニップル　竹の子
76 PJ11723 1 WASHER
ワッシャ
78 PB55211 1 RETAINER
押え
79 K5170E 2 SCREW, C/R COUNTERSUNK
小ネジ　十穴皿
M02.5X008(3ｶｸﾛ)
80 PG00978 1 PACKING
パッキン
positive pressure, white
81 2AGTSF000101 1 JOINT
ジョイント
82 PZ05011 1 SPRING
スプリング
86 PH00994 1 PACKING
パッキン
negative pressure, black
87 2AGTSF000201 1 JOINT
ジョイント
88 PZ20351 1 SPRING
スプリング
89 2MGTSG017204 1 RETAINER, WIRING
押え　配線
90 H69526 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X005 ｺﾞｸﾃｲﾄｳ(3ｶ ｼﾛ)
91 W1010A 2 WASHER, CONICAL
ワッシャ　皿
M-3-L
95 H5426L 7 BOLT, HEX SOCKET
ボルト　六角穴
M04X010(3ｶ ｼﾛ)
96 W1011A 7 WASHER, CONICAL
ワッシャ　皿
M-4-L
97 H5426R 1 BOLT, HEX SOCKET
ボルト　六角穴
M04X016(3ｶ ｼﾛ)
98 W1011A 1 WASHER, CONICAL
ワッシャ　皿
M-4-L
100 H5426M 4 BOLT, HEX SOCKET
ボルト　六角穴
M04X012(3ｶ ｼﾛ)
224
PTS- NXT3c- 07
このページはブランクページです
This page is intentionally blank.
此页是空白页
225
PTS- NXT3c- 07
BB
HH
BB
DD
CC
DD
CC
G1G1
G1,G2,HG1,G2,H
JJ
JJ
G2G2
Ref.2/
4
8
42
11
50
12
1
2.2
43
44
45
3
5
6
71
4
5
6
9
19
18
22
23
21
73
74
75
3
2
31
32
33
34
35
31
32
35
34
33
37
36
38
39
40
53
54
55
56
60
61
57
58
59
25
26
24
77
3
2.1
76
48
46
47
49
65
64
14
17
20
15
16
65
67
68
68
66
69
0,,,F;ࢫࣛ࢖ࢻ

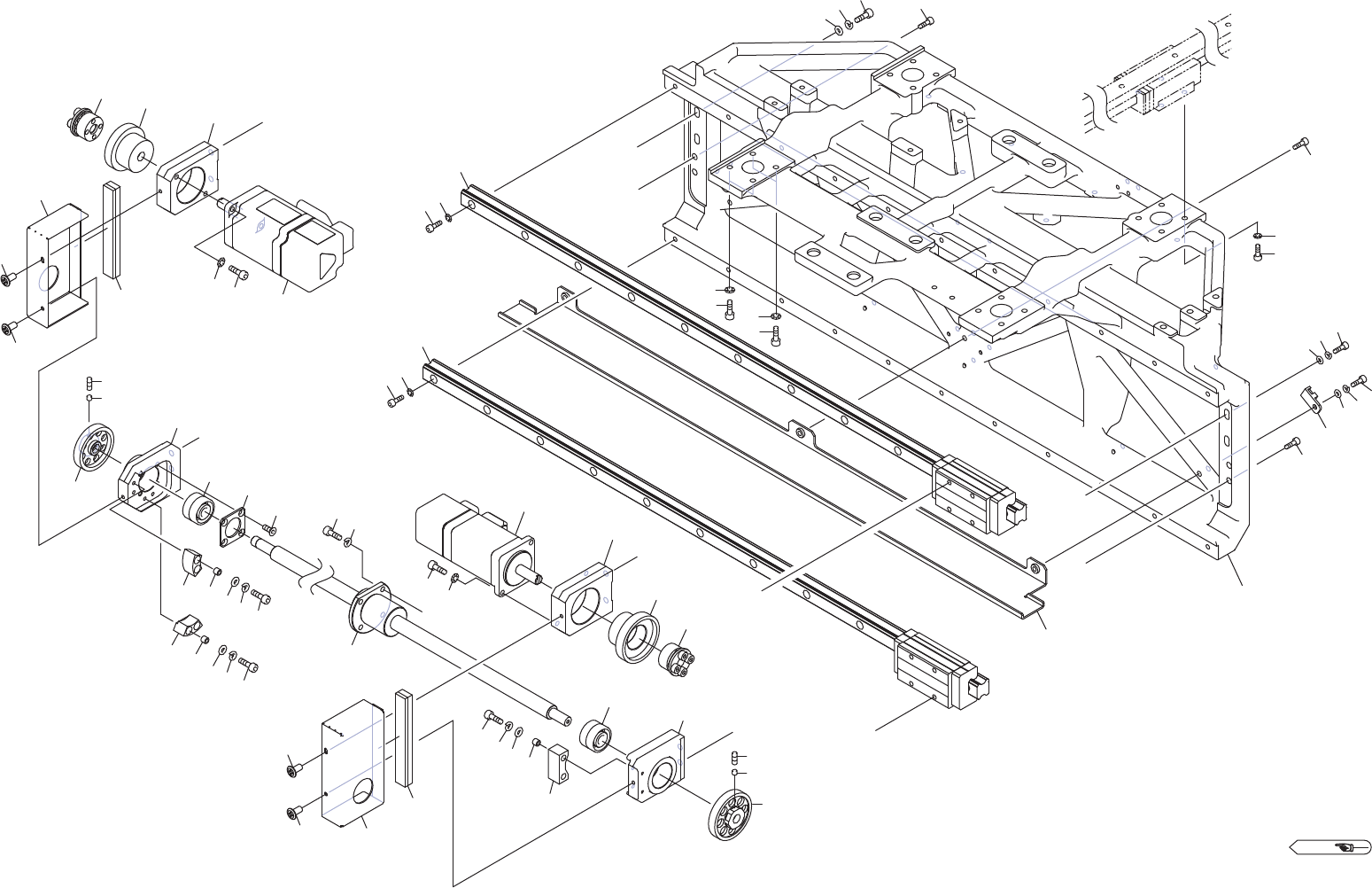

M6 IIIc-X SLIDE 1/
2UGZSG000127
