H08/H12HS/V12-ND32C-NOZZLE STATION H08/H12HS/V12-ND32C-ノズルステー ション UL02620 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 PP008 75 1 SHUTTER シヤツタ 2 PX042 12 1 SEAL, BAR CODE シー…
㸨㹌㹂㸱㸰㹁ࠉ㸯㸰㸱㸲㸳㸴㸨
6
11
1
2
3
4
5
10
12
14
15
18
19
20
21
22
23
18
19
25
25
20
21
17
16
13

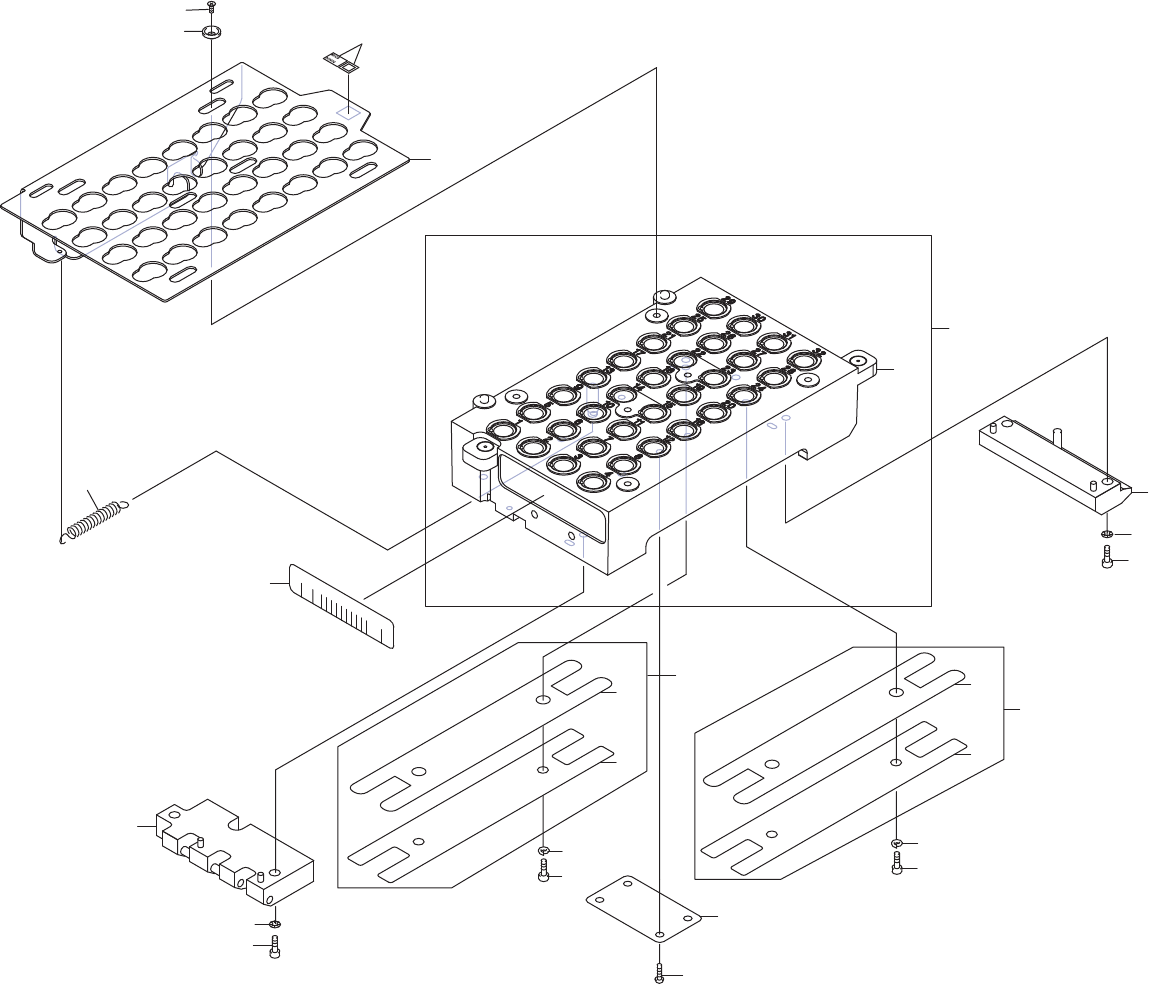

UL02620
H08/H12HS/V12-ND32C-NOZZLE STATION
+++691'&ࣀࢬࣝࢫࢸ࣮ࢩࣙࣥ
22
PTS- NXT3c- 07
H08/H12HS/V12-ND32C-NOZZLE STATION
H08/H12HS/V12-ND32C-ノズルステーション
UL02620
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 PP00875 1 SHUTTER
シヤツタ
2 PX04212 1 SEAL, BAR CODE
シール バーコード
unit serial number
3 PM85634 6 WASHER
ワッシャ
4 PZ29951 6 BOLT
ボルト
5 AA3AY10 1 HOLDER
ホルダ
6 PT01387 1 HOLDER
ホルダ
10 PZ05022 1 SPRING, TENSION
スプリング ヒツパリ
11 PX04202 1 SEAL, BAR CODE
シール バーコード
unit serial number
12 AA37X04 1 BLOCK
ブロック
13 2MHEFA042101 2 BOLT, HEX SOCKET
ボルト 六角穴
14 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
15 AA37W03 1 GUIDE
ガイド
16 2MHEFA042101 2 BOLT, HEX SOCKET
ボルト 六角穴
17 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
18 PS00552 1 SHEET
シート
Consumable Parts
19 PP00882 1 PLATE, BACK
プレート 裏
20 H54251 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
21 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
22 PB67411 1 DOG, SW
ドッグ ＳＷ
23 K67660 4 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M02.5X005 ﾅﾍﾞｾﾑｽ P2(ｽﾃﾝﾚｽ)
25 AA3FS03 2 PLATE
プレート
23
PTS- NXT3c- 07
AA
AA
㸮㸮㸮㸮㸮㸮
㹌㹂㸳㸲㸿
Option
Option
1
2
3
4
10
12
14
15
20
21
17
16
13
5
11
18
19
20
21
18
19
20
21
18
19
22
23
32
33
34
35
37
38
39
40
41
42
43
36
34
21
2UGTMF000107
H08/H12-ND54A-NOZZLE STATION
++1'$ࣀࢬࣝࢫࢸ࣮ࢩࣙࣥ
24
PTS- NXT3c- 07
