2)& '= 4 10 11 12 13 4 4 4 9 9.1 1 42 41 59 64 57 61 36 35 36 35 37 38 28 33 32 33 32 58 51 52 43 45 46 44 47 49 6.1 6 8 8 16 14 17 18 15 48 63 56 53 55 54 55 5 66 67 75 76 98 97 95 26 31 30 29 34 34 69 68 50 7…
このページはブランクページです
This page is intentionally blank.
此页是空白页
233
PTS- NXT3c- 07
2)&
'=
4
10
11
12
13
4
4
4
9
9.1
1
42
41
59
64
57
61
36
35
36
35
37
38
28
33
32
33
32
58
51
52
43
45
46
44
47
49
6.1
6
8
8
16
14
17
18
15
48
63
56
53
55
54
55
5
66
67
75
76
98
97
95
26
31
30
29
34
34
69
68
50
78
79
80
81
86
87
82
88
7
7
91
90
89
71
71
71
71
72
72
60
53.1
96
0,,,F;ࢫࣛࢻࢡࣛࣥࣃ㒊

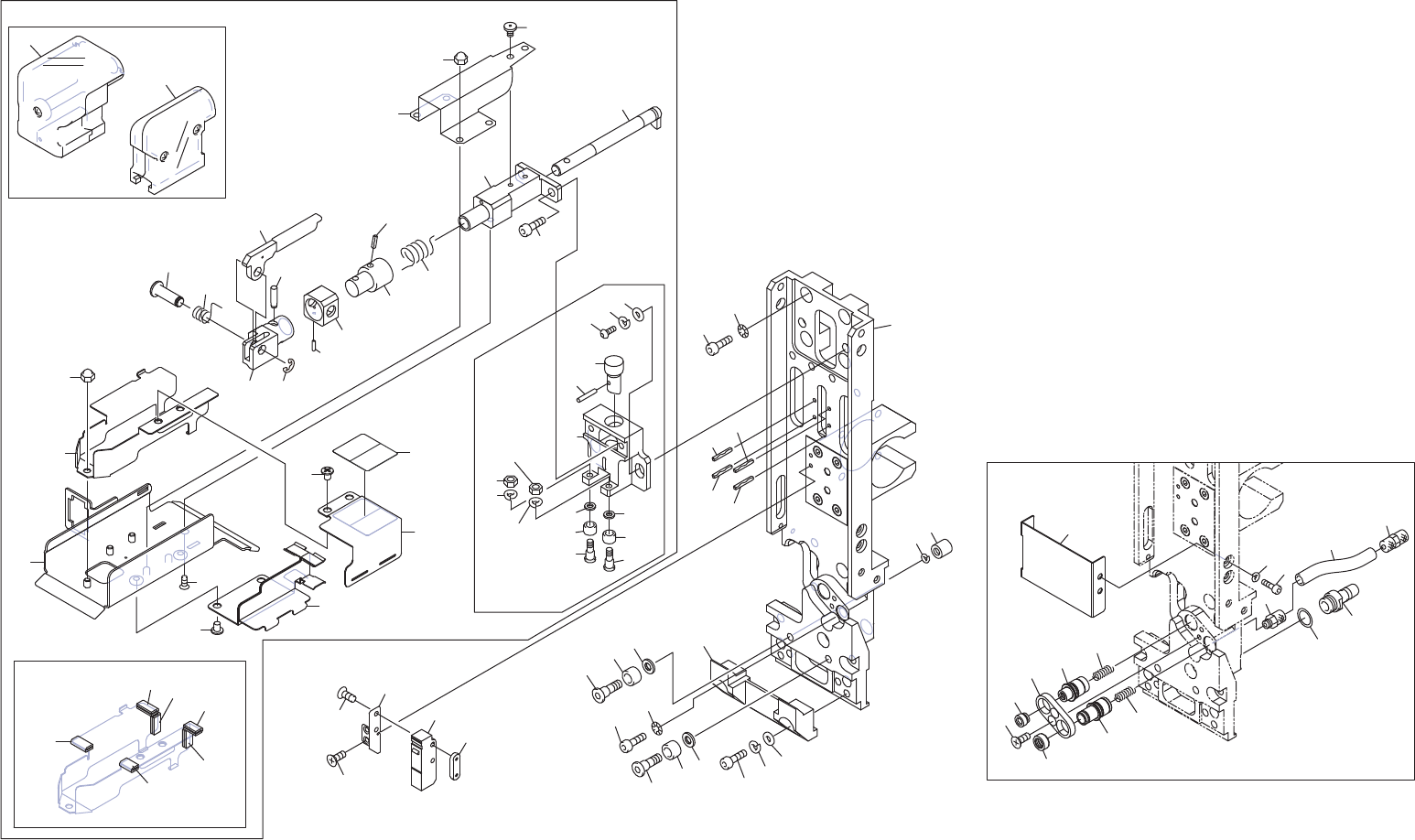

M6 IIIc-X SLIDE 3/ (CLAMPER)
2UGZSG000127
234
PTS- NXT3c- 07
M6 IIIc-X SLIDE 3/ (CLAMPER)
M6 IIIc-Xスライド 3/ (クランパ部)
2UGZSG000127
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGTSG002807 1 SLIDE, X-AXIS
スライド Ｘ軸
4 H2043A 4 PIN, SPRING
ピン スプリング
φ2X12
5 N2031A 1 NIPPLE
ニップル
M-5H-6
6 PM05834 1 PIN, ROLLER
ピン ローラ
6.1 PM29354 1 PIN, ROLLER
ピン ローラ
7 PM05816 2 ROLLER
ローラ
8 2MGTSF005600 2 COLLAR
カラー
9 PM05772 1 NUT
ナット
9.1 W1106D 1 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
10 PM09HC3 1 CLAMPER
クランパ
11 H67951 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3ｶ ｸﾛ)
12 W60557 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｸﾛ)
13 W60558 2 WASHER, FLAT
ワッシャ 平
4W-4(3ｶ ｸﾛ)
14 PP00632 1 BKT, SW
ＢＫＴ ＳＷ
15 K5169M 2 SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M02X005(ｽﾃﾝﾚｽ)
16 S5161A 1 SW, MICRO
ＳＷ マイクロ
AV630564
17 K5169Y 2 SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M02X010(ｽﾃﾝﾚｽ)
18 PP00611 1 NUT
ナット
26 H5426M 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3ｶ ｼﾛ)
28 2MGTSF014000 1 BLOCK
ブロック
29 K5258Y 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M05X012(3ｶ ｼﾛ)
30 W1106E 2 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
31 W1108E 2 WASHER, FLAT
ワッシャ 平
4W-5(3ｶ ｼﾛ)
32 2MGTSF005500 2 COLLAR
カラー
33 PM05795 2 PIN, ROLLER
ピン ローラ
34 PM05785 2 ROLLER
ローラ
35 N1079W 2 NUT, HEX
ナット 六角
M03 3ｼｭ(3ｶ ｼﾛ)
36 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
37 2MGTSF013500 1 PUSHER
プッシャ
38 R5007A 1 ROLLER, NEEDLE
ローラ ニードル
φ2.0X11.8 FOE5
41 PM07528 1 HOLDER
ホルダ
42 PM29203 1 SHAFT, ECCENTRIC
シャフト 偏心
43 PZ05132 1 SPRING, TORSION
スプリング ネジリ
44 PM23283 1 JOINT
ジョイント
45 H2049A 1 PIN, SPRING
ピン スプリング
φ3X12
46 2MGTSF007901 1 HOLDER
ホルダ
47 PZ09881 1 PIN, PARALLEL
ピン 平行
48 PZ36951 1 SPRING, TORSION
スプリング ネジリ
49 2MGTSF007701 1 LEVER
レバー
50 S1003F 1 CIR-CLIP
サークリップ
ST-EW-4(3ｶ ｼﾛ)
51 PJ17092 1 COLLAR
カラー
52 H2092L 1 PIN, PARALLEL
ピン 平行
φ01X04 A種(m6)
53 2MGZSG002103 1 BKT, RETAINER
ＢＫＴ 押え
53.1 2MGTSG018000 1 SEAL
シール
54 2MGZSG002001 1 BKT, RETAINER
ＢＫＴ 押え
55 K52543 4 SCREW, C/R FLAT
小ネジ 十穴平
M03X004ﾋﾗﾄｳH=1.0ﾆｯｹﾙ
56 2MGKSG005802 1 DUCT, WIRING
ダクト 配線
57 PB005C4 1 COVER, WIRING
カバー 配線
58 N1129B 1 NUT, NYLON
ナット ナイロン
M03XH4(ｽﾃﾝﾚｽ)
59 PP02370 1 BKT, SUPPORT
ＢＫＴ 支え
60 2MDLFB026500 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
