M6 IIIc-X SLIDE 3/ (CLAMPER)
M6 IIIc-Xスライド 3/ (クランパ部)
2UGZSG000127
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
61 N1129B 4 NUT, NYLON
ナット　ナイロン
M03XH4(ｽﾃﾝﾚｽ)
63 2MGTSF007801 1 PIN
ピン
64 2MGTSF010800 2 BOLT, HEX SOCKET
ボルト　六角穴
66 PZ57280 1 TUBE
チューブ
67 XZ00010 1 JOINT, HOSE
ジョイント　ホース
68 AA06E02 1 COVER, CONNECTOR
カバー　コネクタ
69 AA06F03 1 COVER, CONNECTOR
カバー　コネクタ
71 PS00811 4 SHEET
シート
72 PS01072 2 SHEET
シート
75 PM78573 1 NIPPLE, VOLUTE
ニップル　竹の子
76 PJ11723 1 WASHER
ワッシャ
78 PB55211 1 RETAINER
押え
79 K5170E 2 SCREW, C/R COUNTERSUNK
小ネジ　十穴皿
M02.5X008(3ｶｸﾛ)
80 PG00978 1 PACKING
パッキン
positive pressure, white
81 2AGTSF000101 1 JOINT
ジョイント
82 PZ05011 1 SPRING
スプリング
86 PH00994 1 PACKING
パッキン
negative pressure, black
87 2AGTSF000201 1 JOINT
ジョイント
88 PZ20351 1 SPRING
スプリング
89 2MGTSG017204 1 RETAINER, WIRING
押え　配線
90 H69526 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X005 ｺﾞｸﾃｲﾄｳ(3ｶ ｼﾛ)
91 W1010A 2 WASHER, CONICAL
ワッシャ　皿
M-3-L
95 H5426L 7 BOLT, HEX SOCKET
ボルト　六角穴
M04X010(3ｶ ｼﾛ)
96 W1011A 7 WASHER, CONICAL
ワッシャ　皿
M-4-L
97 H5426R 1 BOLT, HEX SOCKET
ボルト　六角穴
M04X016(3ｶ ｼﾛ)
98 W1011A 1 WASHER, CONICAL
ワッシャ　皿
M-4-L
236
PTS- NXT3c- 07
このページはブランクページです
This page is intentionally blank.
此页是空白页
237
PTS- NXT3c- 07
BB
CC
CC
BB
A1A1
A2A2
G1G1
G1G1
G2G2
G2G2
A1A1
AA
A2A2
S1S1
S2S2
S4S4
S3S3
S1,S2,S3,S4S1,S2,S3,S4
Ref.2/
AA
T1T1
T2T2
T1T1T2T2
135
132
131
39
44
51
52
52
53
55
56
57
67
68
70
71
69
62
59
60
61
63
64
65
73
73
74
75
74
75
76
76
77
78.1
79
80
76
76
77
78
79
80
82
83
84
85
86
86
87
88
82
83
84
85
86
86
88
99
100
101
89
90
92
93
94
95
96
97
98
97
98
102
103
106
108
109
111
112
113
114
115
116
117
118
117
118
121
122
124
125
126
77
78.1
79
80
77
78
79
80
52
52.1
66
53
2
3
4
5
5
6
6
8
10
9
11
21
26
27
27
28
29
33
37
38
18
19
20
23
24
22
12
14
16
13
1
30
31
32
87
40
41
42
43
45
46
47
48
0,,,F<ࢫࣛ࢖ࢻ

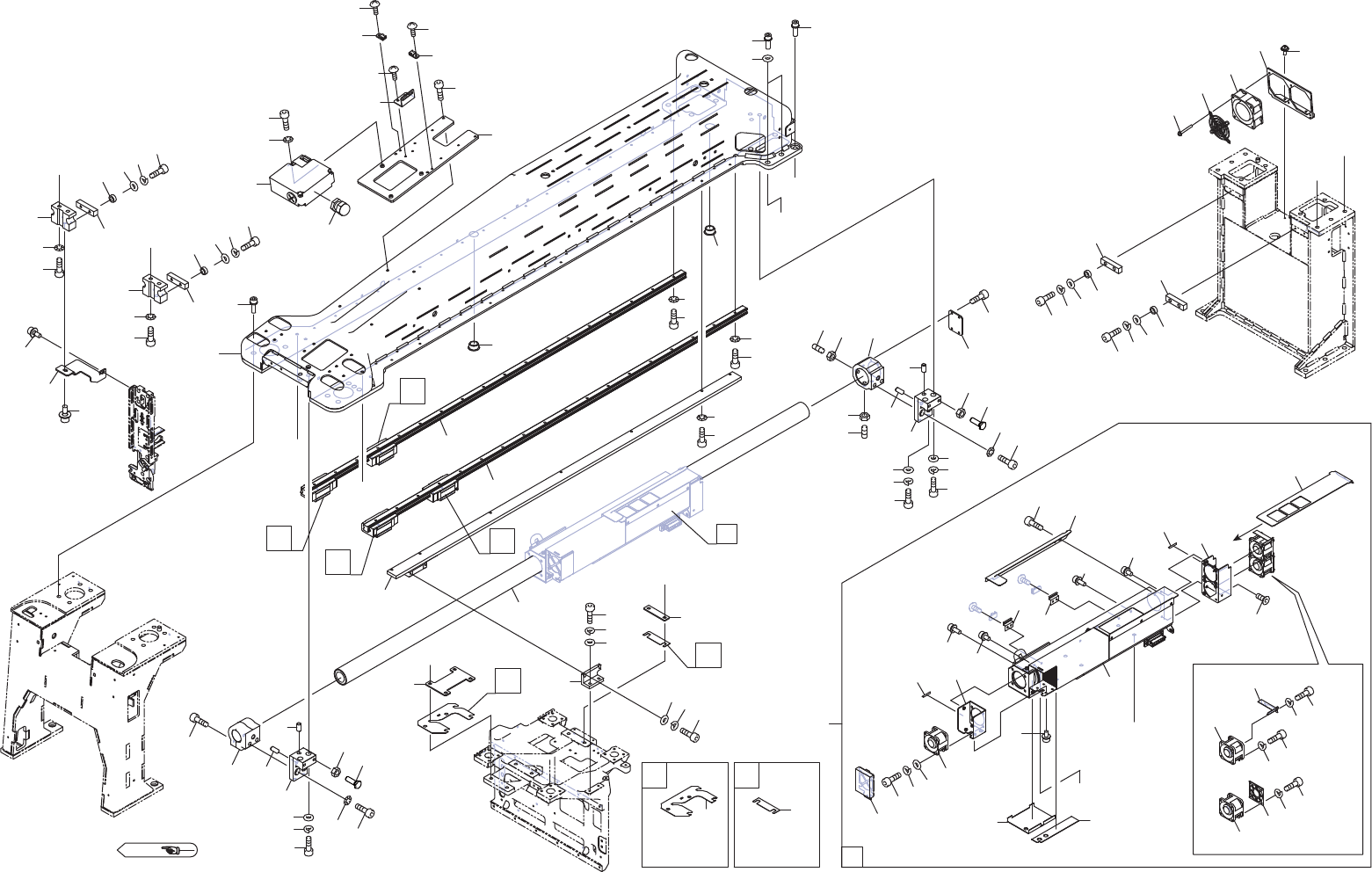

M3 IIIc-Y SLIDE 1/
2UGZSA000143
