M3 IIIc-Y SLIDE 2/ M3 IIIc-Yスライド 2/ 2UGZSA000143 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 2 2MGZSA0 04305 1 GUIDE, HOLD ER ガイド 受け 3 H5426 M 1 BOLT, HEX SOCKET ボルト 六角穴 M04X…
KK
KK
JJ
JJ
S1,S2,S3,S4S1,S2,S3,S4
S1S1
S2S2
S4S4
S1S1
S2S2
S3S3
Ref.1/
S4S4
Ａ
S3S3
16
95
2
3
4
5
22
23
24
25
8
9
42
51
28
12
32
17
18
41
44
45
46
47
49
50
53
52
54
55
59
61
60
63
64
65
66
66
68
69
70
71
72
73
74
78
75
76
81
83
82
57
57
78
54.1
101
101
102
106
103
104
104
104
105
105
105
111
112
113
103
91
92
93
4.1
24.1
10
13
14
29
30
33
34
101
102
103
104
105
36
36
36
36
0,,,F<ࢫࣛࢻ

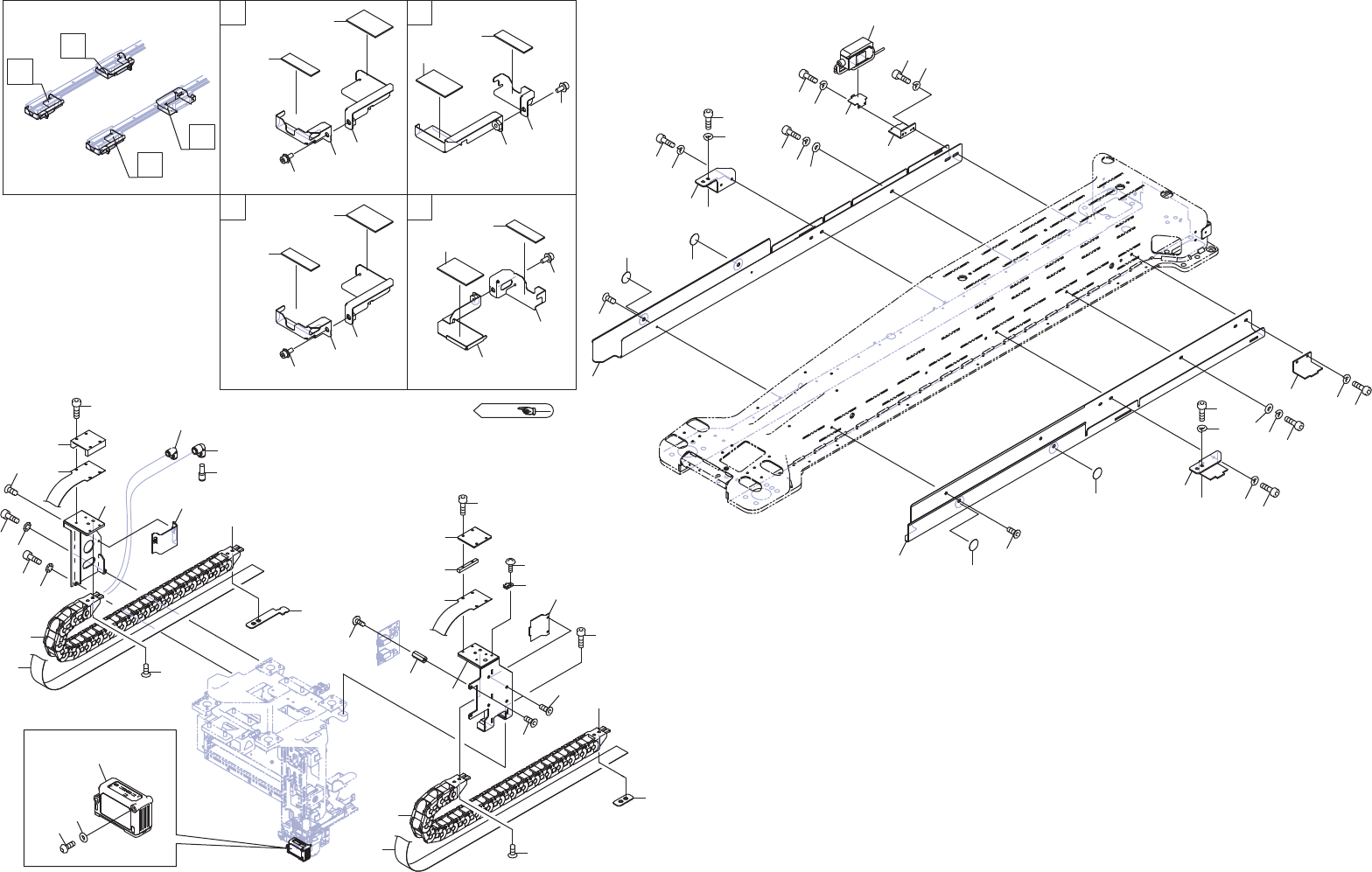

M3 IIIc-Y SLIDE 2/
2UGZSA000143
Ａ
Ａ
Ａ
Ａ
Ｂ
Ｂ
Ａ
Ａ
242
PTS- NXT3c- 07
M3 IIIc-Y SLIDE 2/
M3 IIIc-Yスライド 2/
2UGZSA000143
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
2 2MGZSA004305 1 GUIDE, HOLDER
ガイド 受け
3 H5426M 1 BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3ｶ ｼﾛ)
4 W1106D 1 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
4.1 W1043C 1 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
5 K53579 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X010(3ｶ ｼﾛ)
8 2MGZSA003501 1 RETAINER, WIRING
押え 配線
9 H5426N 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X015(3ｶ ｼﾛ)
10 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
12 2MGZSA000900 1 RETAINER, WIRING
押え 配線
13 H5426N 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X015(3ｶ ｼﾛ)
14 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
16 2MGZSA002700 1 BKT
ＢＫＴ
17 H54250 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X005(3ｶ ｼﾛ)
18 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
22 2MGZSA004405 1 GUIDE, HOLDER
ガイド 受け
23 H5426M 1 BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3ｶ ｼﾛ)
24 W1106D 1 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
24.1 W1043C 1 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
25 K53579 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X010(3ｶ ｼﾛ)
28 2MGTSA023801 1 RETAINER, WIRING
押え 配線
29 H5426N 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X015(3ｶ ｼﾛ)
30 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
32 2MGZSA001001 1 RETAINER, WIRING
押え 配線
33 H5426N 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X015(3ｶ ｼﾛ)
34 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
36 2MGTSA027800 4 SEAL
シール
41 2MGZSA005100 1 BKT, WIRING
ＢＫＴ 配線
42 H5426L 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
44 S2025A 1 SHEET
シート
CTAM1
45 K5172L 1 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006(3ｶ ｼﾛ)
46 2MGZSA001600 1 RETAINER, WIRING
押え 配線
47 K5357X 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X008(3ｶ ｼﾛ)
49 2MGZSA001902 1 FLEXIBLE TRACK
ケーブルベア
50 K53621 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M06X010 (3ｶ ｼﾛ)
51 H54241 2 BOLT, HEX SOCKET
ボルト 六角穴
M06X015(3ｶｼﾛ)
52 W1106F 2 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
53 2MGTSA013900 1 NUT
ナット
54 2MGTSA006201 1 RETAINER, WIRING
押え 配線
54.1 2MGZSA001701 2 SPACER
スペーサ
55 H5426N 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X015(3ｶ ｼﾛ)
57 2MGZSA003402 1 SHEET
シート
59 K5172E 4 SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X008(3ｶ ｼﾛ)
60 K53579 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X010(3ｶ ｼﾛ)
61 S3243G 4 SPACER
スペーサ
ASB-315E
63 2MGTSA006104 1 BKT, WIRING
ＢＫＴ 配線
64 H5426L 1 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
65 H5426W 1 BOLT, HEX SOCKET
ボルト 六角穴
M04X022(3ｶ ｼﾛ)
66 W1011A 2 WASHER, CONICAL
ワッシャ 皿
M-4-L
68 2MGZSA004700 1 RETAINER, WIRING
押え 配線
69 K5357X 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X008(3ｶ ｼﾛ)
70 2MGZSA001902 1 FLEXIBLE TRACK
ケーブルベア
243
PTS- NXT3c- 07
M3 IIIc-Y SLIDE 2/
M3 IIIc-Yスライド 2/
2UGZSA000143
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
71 K53621 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M06X010 (3ｶ ｼﾛ)
72 H54241 2 BOLT, HEX SOCKET
ボルト 六角穴
M06X015(3ｶｼﾛ)
73 W1106F 2 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
74 2MGTSA013801 1 NUT
ナット
75 2MGTSA011801 1 RETAINER, WIRING
押え 配線
76 H70655 4 BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M04X022 CAPｾﾑｽ P=3(3ｶ ｼﾛ)
78 2MGZSA003402 1 SHEET
シート
81 A61137 1 ELBOW
エルボ
KQ2L10-00A
82 Y60191 1 UNION, ELBOW
ユニオン エルボ
KQ2L08-00A
83 Y60379 1 UNION
ユニオン
KQ2R08-10A
91 2MGKGP003700 1 SENSOR, LASER
センサ レーザ
92 K65014 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X025(3ｶ ｸﾛ)
93 W1040R 2 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(1W-3)(3ｶｸﾛ)
95 2MGKGP003800 1 AMPLIFIER, SENSOR
アンプ センサ
101 2MGTSA018600 3 COVER, CATCH
カバー 受け
102 2MGTSA018702 2 COVER, CATCH
カバー 受け
103 H5725B 3 BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M03X008 P=3(ｽﾃﾝﾚｽ)
104 2MGTSA013401 4 SEAL, FELT
シール フェルト
105 2MGTSA013501 4 SEAL, FELT
シール フェルト
106 2MGTSA019001 1 COVER, CATCH
カバー 受け
111 2MGTSA018800 1 COVER, CATCH
カバー 受け
112 2MGTSA018902 1 COVER, CATCH
カバー 受け
113 H5725B 1 BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M03X008 P=3(ｽﾃﾝﾚｽ)
244
