0,,,F<ࢫࣛࢻ

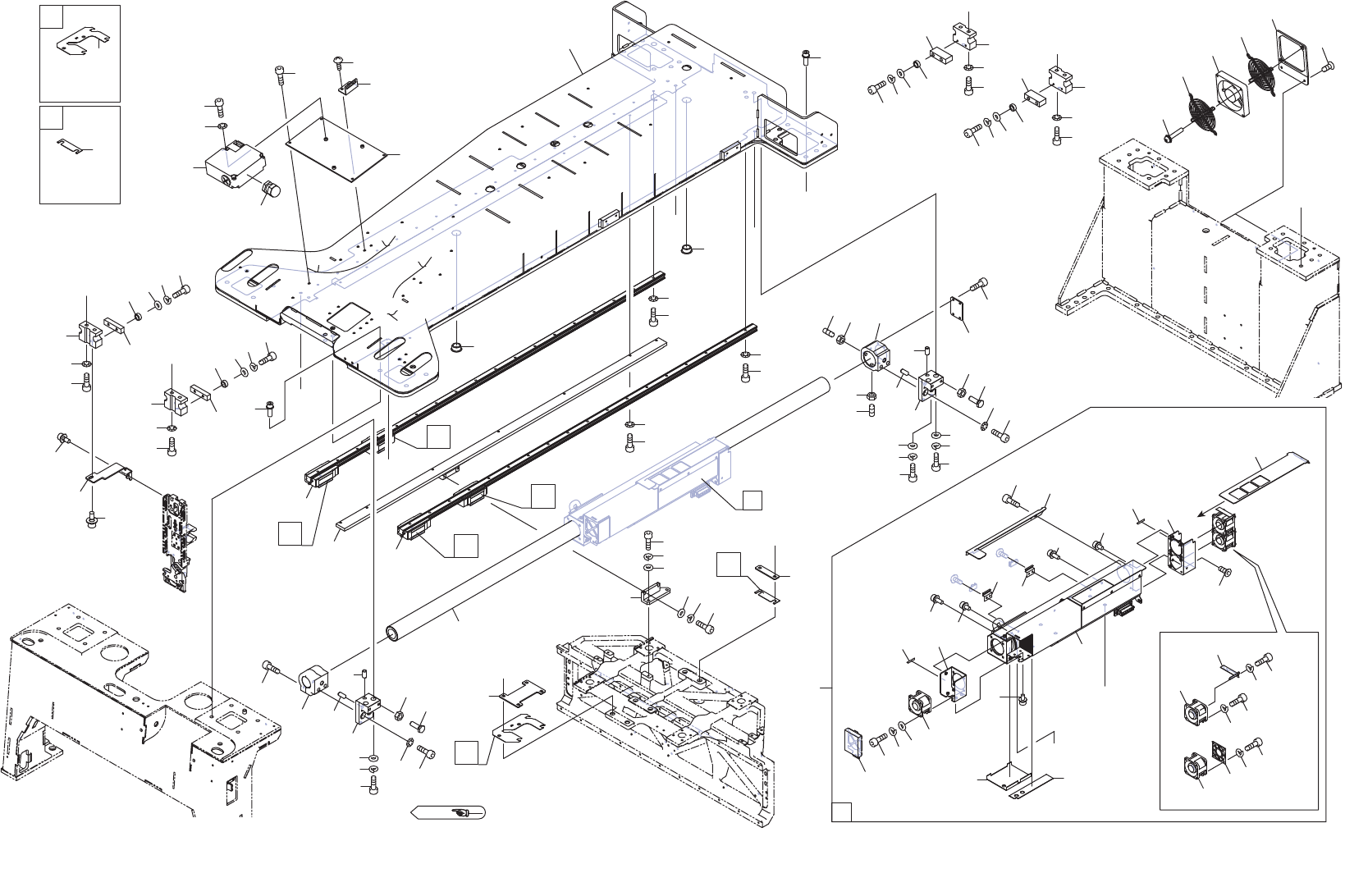

M6 IIIc-Y SLIDE 1/
2UGZSB000145
250
PTS- NXT3c- 07
M6 IIIc-Y SLIDE 1/
M6 IIIc-Yスライド 1/
2UGZSB000145
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2AGTSA001810 1 MOTOR, LINEAR
モータ リニア
2SGZSB000200
2 2AGTSA000518 1 MOTOR, LINEAR
モータ リニア
3 2MGTSA021201 1 RAIL
レール
4 H5725A 2 BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M03X006 P=3(ｽﾃﾝﾚｽ)
5 2MGTSA017400 2 RETAINER, WIRING
押え 配線
6 H5725B 2 BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M03X008 P=3(ｽﾃﾝﾚｽ)
8 2MGTSA020304 1 BKT
ＢＫＴ
9 H67819 1 BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M03X006 CAPｾﾑｽ P=3(3ｶ ｸﾛ)
10 K5357X 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X008(3ｶ ｼﾛ)
11 2MGTSA009701 1 SEAL, RUBBER
シール ゴム
12 XH01433 1 FAN
ファン
13 2MGTSA021600 1 GUARD, FIN
ガード フィン
14 H68194 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X034(3ｶ ｼﾛ)
16 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
18 XH01433 1 FAN
ファン
19 H67805 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X032(3ｶ ｼﾛ)
20 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
21 2MGTSA021401 1 FILTER
フィルタ
22 2MGTSA021301 1 GUIDE
ガイド
23 H67805 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X032(3ｶ ｼﾛ)
24 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
26 2MGTSA020701 1 BKT
ＢＫＴ
27 H67819 5 BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M03X006 CAPｾﾑｽ P=3(3ｶ ｸﾛ)
28 2MGTSA009701 1 SEAL, RUBBER
シール ゴム
29 2MGTSA021801 1 FAN
ファン
30 H67805 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X032(3ｶ ｼﾛ)
31 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
32 W1108B 4 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
33 2MGTSA020801 1 FILTER
フィルタ
37 2MGTSA012803 1 SHEET, RUBBER
シート ゴム
38 2MGTSA021701 1 SHEET, RUBBER
シート ゴム
39 2MGTSA011300 1 SPACER
スペーサ
40 2MGTSA007300 1 SHIM
シム
t=0.5
41 2MGTSA007400 1 SHIM
シム
t=0.4
42 2MGTSA007500 1 SHIM
シム
t=0.3
43 2MGTSA007600 1 SHIM
シム
t=0.2
44 2MGZSA002300 1 SPACER
スペーサ
45 2MGZSA001102 1 SHIM
シム
t=0.5
46 2MGZSA001202 1 SHIM
シム
t=0.4
47 2MGZSA001302 1 SHIM
シム
t=0.3
48 2MGZSA001402 1 SHIM
シム
t=0.2
51 2MGZSB000109 1 FRAME
フレーム
52 H67818 22 BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M08X025 CAPｾﾑｽ P=2(3ｶ ｼﾛ)
53 H63307 2 BUSHING
ブシュ
DP-750 ﾄﾞｰﾑﾌﾟﾗｸﾞ
55 2MGZSA000302 1 SCALE, LINEAR
スケール リニア
56 H5426K 7 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
57 W1011A 7 WASHER, CONICAL
ワッシャ 皿
M-4-L
59 H54254 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X012(3ｶ ｼﾛ)
60 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
61 W1108D 2 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
62 2MGZSB000200 1 BKT, SENSOR
ＢＫＴ センサ
