M6 IIIc-Y SLIDE 1/ M6 IIIc-Yスライド 1/ 2UGZSB000145 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 126 K66007 4 SCREW, W ASHE R ASS'Y 小ネジ 座金組込み M04X02 5 ﾅﾍﾞｾﾑｽ P3(3 ｶ ｼﾛ ) 131…

100%1 / 679
M6 IIIc-Y SLIDE 1/
M6 IIIc-Yスライド 1/
2UGZSB000145
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
63 H5426N 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X015(3ｶ ｼﾛ)
64 W1106D 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
65 W1043C 2 WASHER, FLAT
ワッシャ　平
4W- 4(3ｶｼﾛ)
66 2MGZSB002101 1 GUIDE, RAIL
ガイド　レール
67 H5426N 18 BOLT, HEX SOCKET
ボルト　六角穴
M04X015(3ｶ ｼﾛ)
68 W1011A 18 WASHER, CONICAL
ワッシャ　皿
M-4-L
69 2MGZSB002201 1 GUIDE, RAIL
ガイド　レール
70 H5426N 18 BOLT, HEX SOCKET
ボルト　六角穴
M04X015(3ｶ ｼﾛ)
71 W1011A 18 WASHER, CONICAL
ワッシャ　皿
M-4-L
73 2MGTSA011703 4 BLOCK, STOPPER
ブロック　ストッパ
74 H54276 8 BOLT, HEX SOCKET
ボルト　六角穴
M06X035(3ｶ ｼﾛ)
75 W1013A 8 WASHER, CONICAL
ワッシャ　皿
M- 6-H
76 PG06292 4 STOPPER
ストッパ
77 PM0ESW1 8 COLLAR
カラー
78 H54251 8 BOLT, HEX SOCKET
ボルト　六角穴
M03X006(3ｶ ｼﾛ)
79 W1106C 8 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
80 W1108B 8 WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3ｶｼﾛ)
82 2MGTSA012101 2 BKT
ＢＫＴ
83 H5428R 4 BOLT, HEX SOCKET
ボルト　六角穴
M08X030(3ｶ ｼﾛ)
84 W1106G 4 WASHER, LOCK
ワッシャ　スプリング
8M/M(3ｶｼﾛ)
85 W1108G 4 WASHER, FLAT
ワッシャ　平
4W-8(3ｶ ｼﾛ)
86 H2095W 4 PIN, PARALLEL
ピン　平行
φ08X18 A種(m6)
87 2MGTSA023302 4 BOLT, POSITIONING
ボルト　位置決め
88 N1079D 4 NUT, HEX
ナット　六角
M06 P=1.0 1ｼｭ(3ｶｼﾛ)
89 2MGTSA011904 1 CLAMPER
クランパ
90 H5427G 2 BOLT, HEX SOCKET
ボルト　六角穴
M05X022(3ｶ ｼﾛ)
92 2MGTSA018500 2 BOLT, HEX SOCKET
ボルト　六角穴
93 W1014A 2 WASHER, CONICAL
ワッシャ　皿
M- 8-H
94 2MGTSA012002 1 HOLDER
ホルダ
95 2MGTSA018500 2 BOLT, HEX SOCKET
ボルト　六角穴
96 W1014A 2 WASHER, CONICAL
ワッシャ　皿
M- 8-H
97 2MGKSA000700 4 SCREW, HEX SOCKET SET
ネジ　六角穴止め
98 N1079D 4 NUT, HEX
ナット　六角
M06 P=1.0 1ｼｭ(3ｶｼﾛ)
99 H5425B 1 BOLT, HEX SOCKET
ボルト　六角穴
M06X010(3ｶｼﾛ)
100 W1106F 1 WASHER, LOCK
ワッシャ　スプリング
6M/M(3ｶｼﾛ)
101 W1108H 1 WASHER, FLAT
ワッシャ　平
6M/MX1.6X12.5(3ｶｼﾛ)
102 PB99070 1 COVER
蓋
103 H5426M 4 BOLT, HEX SOCKET
ボルト　六角穴
M04X012(3ｶ ｼﾛ)
106 2AGZSA000605 1 MOTOR, LINEAR
モータ　リニア
108 2MGTSB003200 1 PLATE
プレート
109 H5426M 4 BOLT, HEX SOCKET
ボルト　六角穴
M04X012(3ｶ ｼﾛ)
111 2MGTSA011500 1 BKT
ＢＫＴ
112 K5172M 2 SCREW, C/R TRUSS
小ネジ　十穴トラス
M04X008(3ｶ ｼﾛ)
113 S31935 1 SW, LIMIT
ＳＷ　リミット
D4NL-1HFG-B
114 H5426Y 3 BOLT, HEX SOCKET
ボルト　六角穴
M04X030(3ｶ ｼﾛ)
115 W1011A 3 WASHER, CONICAL
ワッシャ　皿
M-4-L
116 N2029Z 1 NIPPLE
ニップル
STR-13.5 (5301 5130)
121 2MGTSB008600 2 BKT
ＢＫＴ
122 K63523 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M04X010(3ｶｼﾛ)
124 H3013D 2 FAN
ファン
109P0824H702
125 K1141L 4 GUARD, FIN
ガード　フィン
109-049E
252
PTS- NXT3c- 07
M6 IIIc-Y SLIDE 1/
M6 IIIc-Yスライド 1/
2UGZSB000145
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
126 K66007 4 SCREW, WASHER ASS'Y
小ネジ　座金組込み
M04X025 ﾅﾍﾞｾﾑｽ P3(3ｶ ｼﾛ)
131 2MGZSB002802 1 BKT
ＢＫＴ
T parts
132 H75055 1 BOLT, HEX SOCKET WASHER ASSY
ボルト　六角穴座金付
M05X012 CAPｾﾑｽ P=3(3ｶ ｼﾛ)
135 H67817 1 BOLT, HEX SOCKET WASHER ASSY
ボルト　六角穴座金付
M04X010 CAPｾﾑｽ P=3(3ｶ ｼﾛ)
253
PTS- NXT3c- 07
KK
KK
S1,S2,S3,S4S1,S2,S3,S4
S1S1
S2S2
S4S4
S1S1S4S4
S2S2
S3S3
Ref.1/
S3S3
2
8
9
10
51
12
13
48
49
52
55
57
3
4
5
16
95
18
17
42
41
44
49
50
53
57
56
56
59
59
60
61
61
62
63
68
67
69
81
83
82
45
46
101
102
103
104
105
111
112
113
114
115
6
91
92
93
0,,,F<ࢫࣛ࢖ࢻ

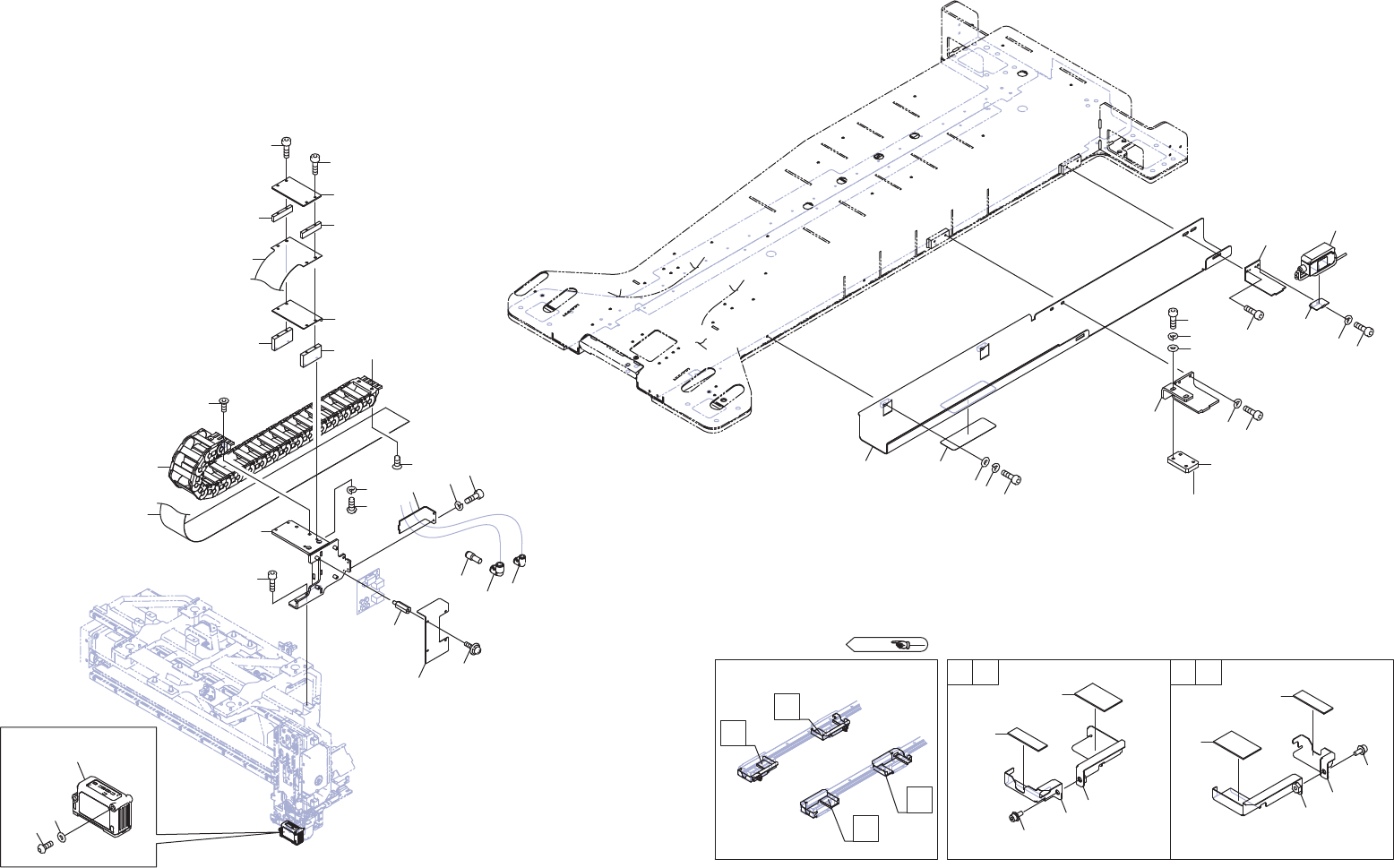

M6 IIIc-Y SLIDE 2/
