㸨㹌㹊㸱㸮㸿ࠉ㸯㸰㸱㸲㸳㸴㸨 1 2 3 5 6 7 8 9 12 22 22 10 24 27 28 29 25 26 26 21 23 23 11 UL05609 H08M-NL30A-NOZZLE ST A TION +01/$ࣀࢬࣝࢫࢸ࣮ࢩࣙࣥ 2 6 P TS - N X T3 c - 0 7
H08/H12-ND54A-NOZZLE STATION
H08/H12-ND54A-ノズルステーション
2UGTMF000107
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGTMF000202 1 SHUTTER
シャッタ
2 2MGTMF000900 1 SEAL, BAR CODE
シール バーコード
unit serial number
3 PM85634 10 WASHER
ワッシャ
4 PZ29951 10 BOLT
ボルト
5 2AGTMF000102 1 HOLDER
ホルダ
10 PZ05022 1 SPRING, TENSION
スプリング ヒツパリ
11 2MGTMF000800 1 SEAL, BAR CODE
シール バーコード
unit serial number
12 2AGTMF000201 1 BLOCK
ブロック
13 2MHEFA042101 2 BOLT, HEX SOCKET
ボルト 六角穴
14 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
15 2AGTMF000300 1 GUIDE
ガイド
16 2MHEFA042101 2 BOLT, HEX SOCKET
ボルト 六角穴
17 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
18 2MGTMF000701 3 SHEET
シート
Consumable Parts
19 2MGTMF000600 3 PLATE, BACK
プレート 裏
20 H54251 6 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
21 W1106C 6 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
22 2MGTMF000500 1 DOG, SW
ドッグ ＳＷ
23 K67660 4 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M02.5X005 ﾅﾍﾞｾﾑｽ P2(ｽﾃﾝﾚｽ)
32 2MGTMF001000 1 BKT
ＢＫＴ
33 2MGKMF000201 1 BLOCK
ブロック
34 H54252 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
35 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
36 W1108D 2 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
37 2MGTYA000601 1 BRUSH
ブラシ
38 H54253 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X010(3ｶ ｼﾛ)
39 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
40 W1108B 2 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
41 A4068T 1 ELBOW
エルボ
M-5ALU-6
42 PZ07201 1 TUBE
チューブ
43 S2160A 1 JOINT
ジョイント
M-5AU-6
25
PTS- NXT3c- 07
㸨㹌㹊㸱㸮㸿ࠉ㸯㸰㸱㸲㸳㸴㸨
1
2
3
5
6
7
8
9
12
22
22
10
24
27
28
29
25
26
26
21
23
23
11
UL05609

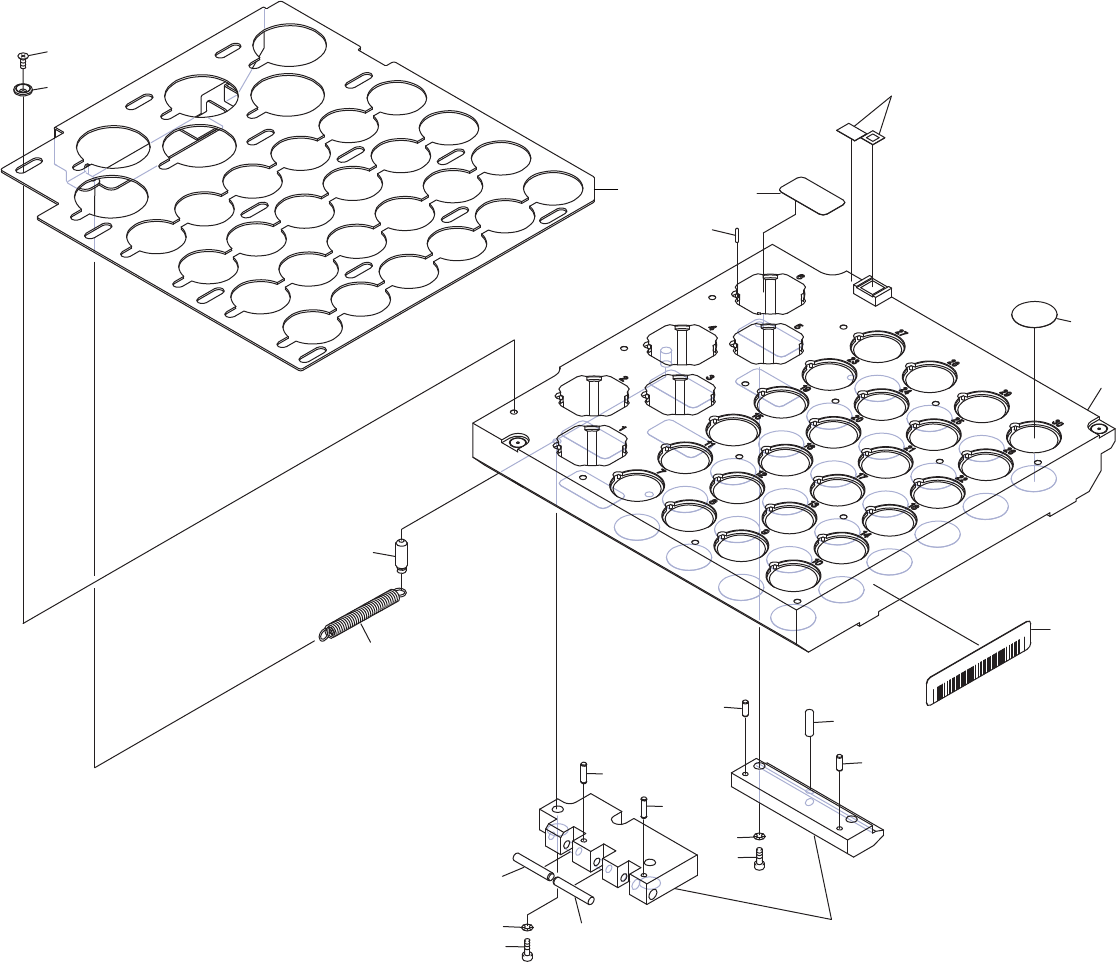

H08M-NL30A-NOZZLE STATION
+01/$ࣀࢬࣝࢫࢸ࣮ࢩࣙࣥ
26
PTS- NXT3c- 07
H08M-NL30A-NOZZLE STATION
H08M-NL30A-ノズルステーション
UL05609
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 PB04XN1 1 SHUTTER
シャッタ
2 PZ29951 14 BOLT
ボルト
3 PM85634 14 WASHER
ワッシャ
5 PM0DLH6 1 HOLDER
ホルダ
6 PS00993 2 SHEET
シート
12pieces/sheet, Consumable Parts
7 PS04241 1 SHEET
シート
6pieces/sheet, Consumable Parts
8 PX10031 1 SEAL, BAR CODE
シール バーコード
unit serial number
9 PZ10122 30 PIN
ピン
10 PM04924 1 PIN
ピン
11 PZ05022 1 SPRING, TENSION
スプリング ヒツパリ
12 PX10071 1 SEAL, BAR CODE
シール バーコード
unit serial number
21 2AGKMH000100 1 GUIDE
ガイド
set
22 H21928 2 PIN, PARALLEL
ピン 平行
φ02X08 B種(h8)
23 R5013A 2 ROLLER, NEEDLE
ローラ ニードル
φ3X17.8 A6C3
24 2MHEFA042001 2 BOLT, HEX SOCKET
ボルト 六角穴
25 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
26 H21927 2 PIN, PARALLEL
ピン 平行
φ02X06 B種(h8)
27 R5012A 1 ROLLER, NEEDLE
ローラ ニードル
φ3X 9.8 A6C3
28 2MHEFA042101 2 BOLT, HEX SOCKET
ボルト 六角穴
29 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
