M3 IIIc-DEVICE BASE 1/
M3 IIIc-デバイスベース 1/
2UGZPA000118
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
2 PM87741 1 JOINT, KNUCKLE
ジヨイント　ナツクル
3 PM85961 1 PIN
ピン
4 S1003H 2 CIR-CLIP
サークリップ
ST-EW-6(3ｶ ｼﾛ)
5 PM85932 2 LINK
リンク
6 2MGTPA000502 1 FRAME
フレーム
7 H5426M 3 BOLT, HEX SOCKET
ボルト　六角穴
M04X012(3ｶ ｼﾛ)
9 PM87692 2 PIN, PIVOT
ピン　支点
10 S1003H 4 CIR-CLIP
サークリップ
ST-EW-6(3ｶ ｼﾛ)
11 PM87721 1 PIN, PIVOT
ピン　支点
12 S1003F 2 CIR-CLIP
サークリップ
ST-EW-4(3ｶ ｼﾛ)
13 PM31812 2 COLLAR
カラー
14 PM31802 2 COLLAR
カラー
15 PM85925 1 LEVER, CLAMP
レバー　クランプ
16 K69654 2 CONTROLLER, SPEED
コントローラ　スピード
AS1301F-M5E-04A
17 S2101D 1 CYLINDER, AIR
シリンダ　エアー
CDQSD20-40DCM-M9BL
19 A4090A 2 ELBOW, UNIVERSAL
エルボ　ユニバーサル
M-5UL
20 2MGTPA001901 2 BKT, SENSOR
ＢＫＴ　センサ
21 H54256 4 BOLT, HEX SOCKET
ボルト　六角穴
M03X018(3ｶ ｼﾛ)
22 W1106C 4 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
23 PH01790 2 HOLDER, CONNECTOR
ホルダ　コネクタ
24 PM02596 2 BUSHING
ブシュ
25 PM02614 1 PLATE
プレート
26 K5229A 2 SCREW, C/R PAN
小ネジ　十穴鍋
M03X020(ﾆｯｹﾙﾒｯｷ)
27 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
28 2MGTPA000306 1 BASE
ベース
29 2MGZPA000401 1 SEAL, BAR CODE
シール　バーコード
unit serial number
30 H5427E 2 BOLT, HEX SOCKET
ボルト　六角穴
M05X018(3ｶ ｼﾛ)
31 W1106E 2 WASHER, LOCK
ワッシャ　スプリング
5M/M(3ｶ ｼﾛ)
32 2MGTPA000205 1 BASE
ベース
33 H5427E 2 BOLT, HEX SOCKET
ボルト　六角穴
M05X018(3ｶ ｼﾛ)
34 W1106E 2 WASHER, LOCK
ワッシャ　スプリング
5M/M(3ｶ ｼﾛ)
35 2MGTPA000402 1 BKT
ＢＫＴ
37 H5427F 4 BOLT, HEX SOCKET
ボルト　六角穴
M05X020(3ｶ ｼﾛ)
39 S40264 2 SENSOR
センサ
E2S-W25 1M
40 K5199Z 2 SCREW, WASHER ASS'Y
小ネジ　座金組込み
M03X010 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
41 H2095A 2 PIN, PARALLEL
ピン　平行
φ06X12 A種(m6)
42 2MGTPA000604 1 CATCH PAN
受け皿
43 K5357L 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X006(3ｶ ｼﾛ)
44 H54251 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X006(3ｶ ｼﾛ)
45 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
46 S69234 1 SENSOR, PHOTO
センサ　フォト
PM-R45-P
47 K5198B 2 SCREW, WASHER ASS'Y
小ネジ　座金組込み
M03X008 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
48 2MGTPA000700 1 BKT, ADJUSTING
ＢＫＴ　調整
49 H54251 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X006(3ｶ ｼﾛ)
50 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
51 W1108D 2 WASHER, FLAT
ワッシャ　平
4W-3(3ｶ ｼﾛ)
52 K5198D 4 SCREW, WASHER ASS'Y
小ネジ　座金組込み
M04X008 ﾅﾍﾞｾﾑｽ P3(3ｶｼﾛ)
263
PTS- NXT3c- 07
Ref.1/
A,BA,B
BB
AA
Ref.BED
࢚࢔࣮㓄⟶ᅗ

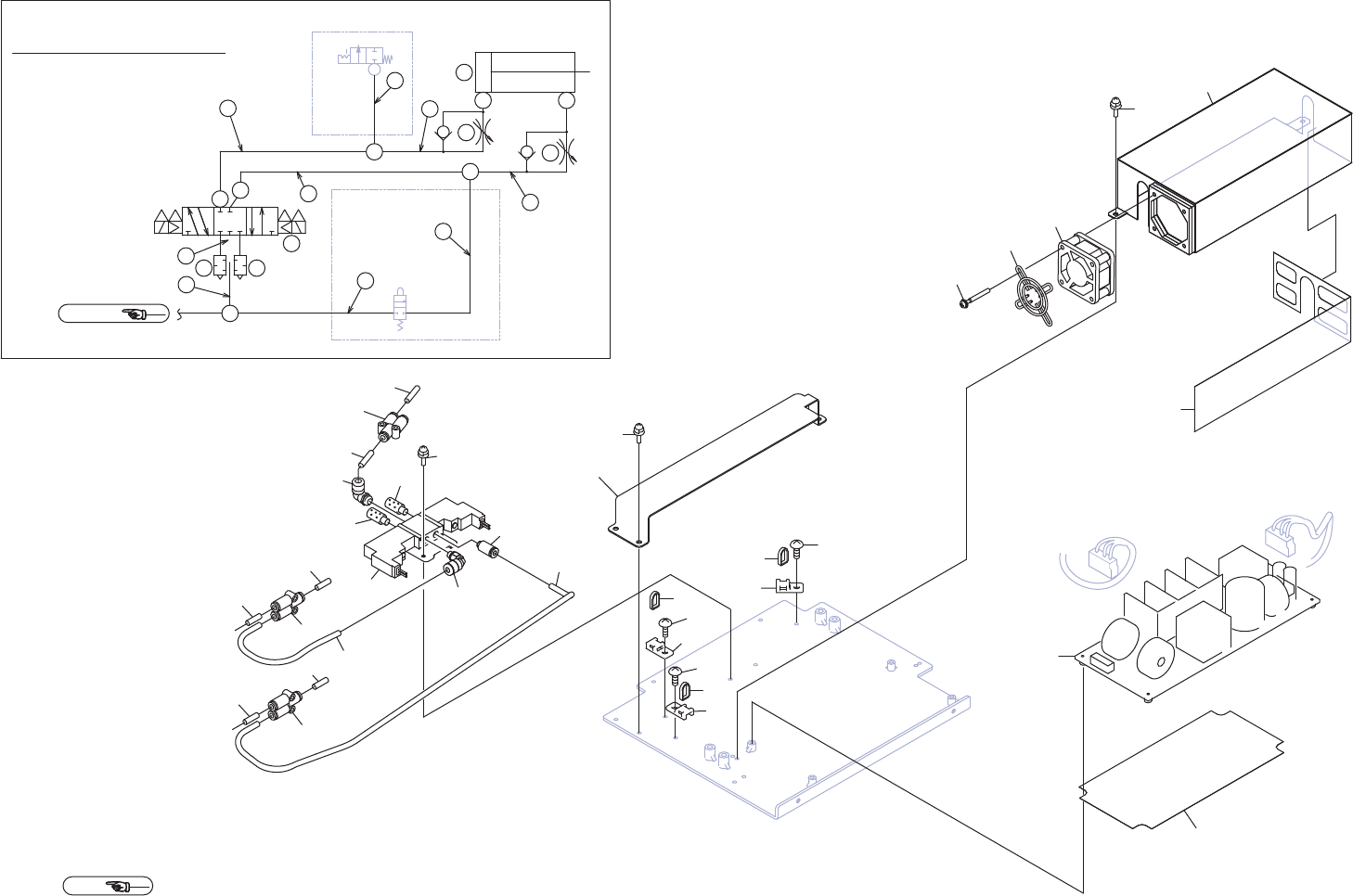

PNEUMATIC CIRCUIT DIAGRAM
M5
M5
φ4
φ4
M5
(A)
(P)
(EA)
(EB)
φ4
M5
φ4
M5
(B)
φ4
(P) (A)
φ4
3
11
12
13
13
14
14
15
25
18
26
16
17
19
22
23
24
22
23
24
23
24
22
18
18
20
27
28
29
30
6
5
7
8
4
9
AA
ABAB
AC
AC
AD
AE
AF
AG
AG
AHAH
AI
AJ
AJ
AJ
AL
AK
AM
BA
BB
BC
31
2UGZPA0001180,,,Fࢹࣂ࢖ࢫ࣮࣋ࢫ
M3 IIIc-DEVICE BASE 2/
264
PTS- NXT3c- 07
M3 IIIc-DEVICE BASE 2/
M3 IIIc-デバイスベース 2/
2UGZPA000118
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
3 2MGTPA001000 1 SHEET
シート
4 2MGTPA001304 1 COVER
カバー
5 K51981 2 SCREW, WASHER ASS'Y
小ネジ　座金組込み
M03X006 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
6 2MGTPA004700 1 SHEET
シート
7 H30125 1 FAN
ファン
109P0424F6D01
8 K1141R 1 GUARD, FIN
ガード　フィン
109-059
9 K63592 4 SCREW, WASHER ASS'Y
小ネジ　座金組込み
M03X027 P=4ﾅﾍﾞｾﾑｽ(3ｶｼﾛ)
11 H65736 1 VALVE, SOL
バルブ　ＳＯＬ
SY3320T-5MOZ-M5-F2-Q
12 K51981 2 SCREW, WASHER ASS'Y
小ネジ　座金組込み
M03X006 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
13 S1058A 2 SILENCER
サイレンサ
AN120-M5
14 Y60189 2 UNION, ELBOW
ユニオン　エルボ
KQ2L04-M5N
15 Y60188 1 UNION, HALF
ユニオン　ハーフ
KQ2S04-M5N
16 2MGTPA003000 1 TUBE
チューブ
17 2MGTPA003100 1 TUBE
チューブ
18 Y60282 3 UNION
ユニオン
KQ2U04-00A
19 2MGTPA003700 1 TUBE
チューブ
20 2MGTPA003600 1 TUBE
チューブ
22 S2025A 3 SHEET
シート
CTAM1
23 K51710 3 SCREW, C/R TRUSS
小ネジ　十穴トラス
M03X005(3ｶ ｼﾛ)
24 K1139H 3 BAND, TIE
バンド　結束
AB-100
25 2MGTPA000800 1 RETAINER, WIRING
押え　配線
26 K51981 3 SCREW, WASHER ASS'Y
小ネジ　座金組込み
M03X006 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
27 2MGTPA003301 1 TUBE
チューブ
28 2MGTPA003202 1 TUBE
チューブ
29 2MGTPA003500 1 TUBE
チューブ
30 2MGTPA003401 1 TUBE
チューブ
31 T61957 1 POWER SUPPLY, DC
電源　ＤＣ
S8EX-BP15024
AA H65736 1 VALVE, SOL
バルブ　ＳＯＬ
SY3320T-5MOZ-M5-F2-Q
AB S1058A 2 SILENCER
サイレンサ
AN120-M5
AC Y60189 2 UNION, ELBOW
ユニオン　エルボ
KQ2L04-M5N
AD Y60188 1 UNION, HALF
ユニオン　ハーフ
KQ2S04-M5N
AE 2MGTPA003000 1 TUBE
チューブ
AF 2MGTPA003100 1 TUBE
チューブ
AG K69654 2 CONTROLLER, SPEED
コントローラ　スピード
AS1301F-M5E-04A
AH A4090A 2 ELBOW, UNIVERSAL
エルボ　ユニバーサル
M-5UL
AI S2101D 1 CYLINDER, AIR
シリンダ　エアー
CDQSD20-40DCM-M9BL
AJ Y60282 3 UNION
ユニオン
KQ2U04-00A
AK 2MGTPA003500 1 TUBE
チューブ
AL 2MGTPA003600 1 TUBE
チューブ
AM 2MGTPA003700 1 TUBE
チューブ
BA 2MGTPA003401 1 TUBE
チューブ
BB 2MGTPA003301 1 TUBE
チューブ
BC 2MGTPA003202 1 TUBE
チューブ
