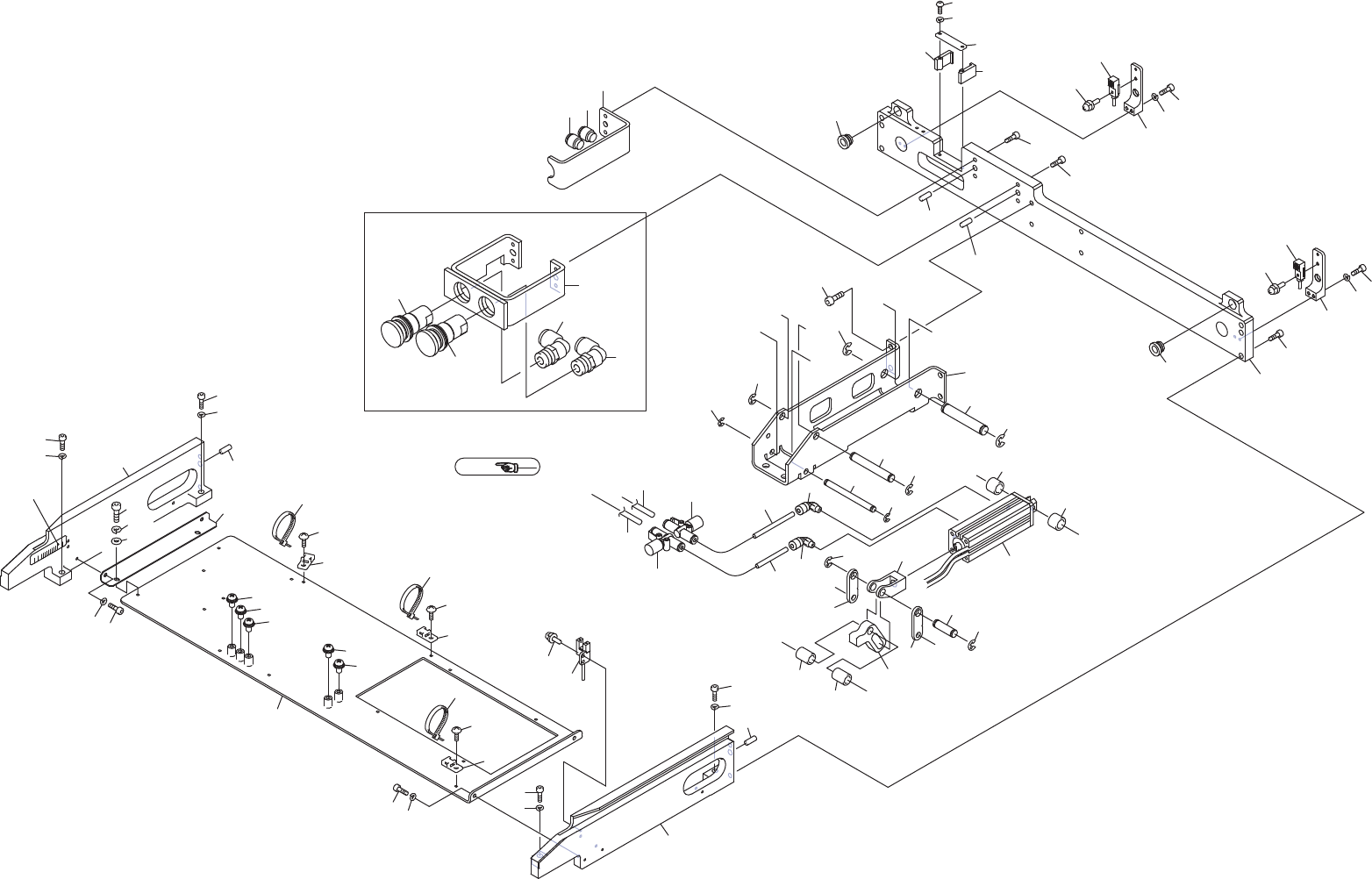

M6 IIIc-DEVICE BASE 1/ M6 IIIc-デバイスベー ス 1/ 2UGZPB000118 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 2MGTPB0 00603 1 CATCH P AN 受け皿 2 H5425 2 2 BOL T, HEX SOCKET ボルト 六角穴 M03…

100%1 / 679
Ref.2/
A,BA,B
BB
AA
CC
DD
EE
EE
DD
CC
DD
CC
CC
EE
EE
DD
Option
70
70
73
62
61
1
2
3
4
5
6
5
6
7
10
11
12
13
12
13
14
16
15
18
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
34
35
77
78
78
79
79
80
42
42
44
45
43
46
47
48
49
50
51
53
54
56
57
57
58
58
59
60
60
63
64
65
65
66
66
67
68
69
71
72
72
73
44
45
43
44
45
43
74
74
74
74
74
63
37
36
38
38
8
9
2UGZPB0001180,,,Fࢹࣂ࢖ࢫ࣮࣋ࢫ
M6 IIIc-DEVICE BASE 1/
268
PTS- NXT3c- 07
M6 IIIc-DEVICE BASE 1/
M6 IIIc-デバイスベース 1/
2UGZPB000118
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGTPB000603 1 CATCH PAN
受け皿
2 H54252 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3ｶ ｼﾛ)
3 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
4 2MGTPA000306 1 BASE
ベース
5 H5427E 2 BOLT, HEX SOCKET
ボルト　六角穴
M05X018(3ｶ ｼﾛ)
6 W1106E 2 WASHER, LOCK
ワッシャ　スプリング
5M/M(3ｶ ｼﾛ)
7 H2095A 1 PIN, PARALLEL
ピン　平行
φ06X12 A種(m6)
8 S69234 1 SENSOR, PHOTO
センサ　フォト
PM-R45-P
9 K5198B 2 SCREW, WASHER ASS'Y
小ネジ　座金組込み
M03X008 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
10 2MGTPA000205 1 BASE
ベース
11 2MGZPB000301 1 SEAL, BAR CODE
シール　バーコード
unit serial number
12 H5427E 2 BOLT, HEX SOCKET
ボルト　六角穴
M05X018(3ｶ ｼﾛ)
13 W1106E 2 WASHER, LOCK
ワッシャ　スプリング
5M/M(3ｶ ｼﾛ)
14 H2095A 1 PIN, PARALLEL
ピン　平行
φ06X12 A種(m6)
15 2MGTPB000403 1 BKT
ＢＫＴ
16 H5427F 4 BOLT, HEX SOCKET
ボルト　六角穴
M05X020(3ｶ ｼﾛ)
18 PM02596 2 BUSHING
ブシュ
19 2MGTPA001901 1 BKT, SENSOR
ＢＫＴ　センサ
20 H54256 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X018(3ｶ ｼﾛ)
21 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
22 S40264 1 SENSOR
センサ
E2S-W25 1M
23 K5199Z 1 SCREW, WASHER ASS'Y
小ネジ　座金組込み
M03X010 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
24 2MGTPA001901 1 BKT, SENSOR
ＢＫＴ　センサ
25 H54256 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X018(3ｶ ｼﾛ)
26 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
27 S40264 1 SENSOR
センサ
E2S-W25 1M
28 K5199Z 1 SCREW, WASHER ASS'Y
小ネジ　座金組込み
M03X010 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
29 PH01780 2 HOLDER, CONNECTOR
ホルダ　コネクタ
30 PM02614 1 PLATE
プレート
31 K5232A 2 SCREW, C/R PAN
小ネジ　十穴鍋
M03X035(ﾆｯｹﾙﾒｯｷ)
32 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
34 2MGTPB002600 1 TUBE
チューブ
35 2MGTPB002600 1 TUBE
チューブ
36 2MGZPB000400 1 BKT
ＢＫＴ
37 H5426S 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X018(3ｶ ｼﾛ)
38 K64100 2 CAP
キャップ
KQ2C10-00A
42 H66456 2 PIN, PARALLEL
ピン　平行
φ06X16 B種(h8)
43 S2025A 3 SHEET
シート
CTAM1
44 K51710 3 SCREW, C/R TRUSS
小ネジ　十穴トラス
M03X005(3ｶ ｼﾛ)
45 K1139H 3 BAND, TIE
バンド　結束
AB-100
46 2MGTPA000700 1 BKT, ADJUSTING
ＢＫＴ　調整
47 H54251 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X006(3ｶ ｼﾛ)
48 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
49 W1108D 2 WASHER, FLAT
ワッシャ　平
4W-3(3ｶ ｼﾛ)
50 H54251 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X006(3ｶ ｼﾛ)
51 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
53 2MGTPB000507 1 FRAME
フレーム
54 H5427C 4 BOLT, HEX SOCKET
ボルト　六角穴
M05X015(3ｶ ｼﾛ)
56 PM87903 1 PIN, PIVOT
ピン　支点
57 S1003L 2 CIR-CLIP
サークリップ
ST-EW-8(3ｶ ｼﾛ)
58 2MGTPB001100 2 COLLAR
カラー
269
PTS- NXT3c- 07
M6 IIIc-DEVICE BASE 1/
M6 IIIc-デバイスベース 1/
2UGZPB000118
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
59 S2101G 1 CYLINDER, AIR
シリンダ　エアー
CDQSD25-40DCM-M9BL
60 Y60189 2 UNION, ELBOW
ユニオン　エルボ
KQ2L04-M5N
61 2MGTPB002700 1 TUBE
チューブ
62 2MGTPB003700 1 TUBE
チューブ
63 K69285 2 CONTROLLER, SPEED
コントローラ　スピード
AS2002F-04A
64 PM87891 1 PIN, PIVOT
ピン　支点
65 S1003H 2 CIR-CLIP
サークリップ
ST-EW-6(3ｶ ｼﾛ)
66 2MGTPB001000 2 COLLAR
カラー
67 PM87875 1 LEVER, CLAMP
レバー　クランプ
68 PM87863 1 JOINT, KNUCKLE
ジヨイント　ナツクル
69 PM85961 1 PIN
ピン
70 S1003H 2 CIR-CLIP
サークリップ
ST-EW-6(3ｶ ｼﾛ)
71 PM87881 1 PIN, PIVOT
ピン　支点
72 S1003F 2 CIR-CLIP
サークリップ
ST-EW-4(3ｶ ｼﾛ)
73 PM85932 2 LINK
リンク
74 K5198D 5 SCREW, WASHER ASS'Y
小ネジ　座金組込み
M04X008 ﾅﾍﾞｾﾑｽ P3(3ｶｼﾛ)
77 2MGTPB001504 1 BKT
ＢＫＴ
78 2MGWWA237202 2 SOCKET, COUPLER
ソケット　カプラ
79 Y60190 2 UNION, ELBOW
ユニオン　エルボ
KQ2L10-02AS
80 H5426S 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X018(3ｶ ｼﾛ)
270
