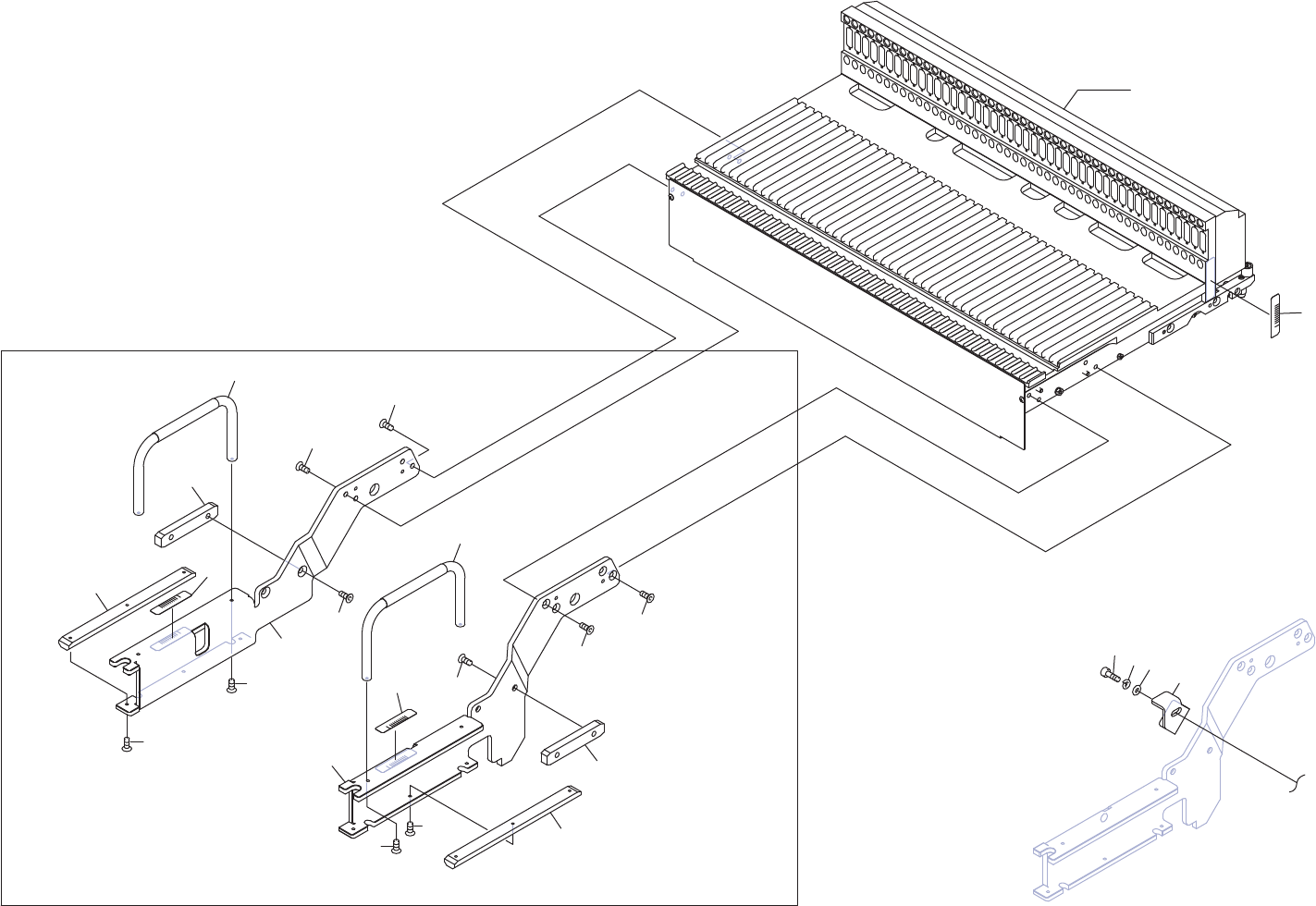

M6 IIIc-DEVICE PALLET 2/
(Standard) 2UGZPF000135
288
PTS- NXT3c- 07
M6 IIIc-DEVICE PALLET 2/
M6 IIIc-デバイスパレット 2/
(Standard) 2UGZPF000135
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
2 2MGZPF000101 3 SEAL, BAR CODE
シール　バーコード
unit serial number
11 2MGTPF001408 1 PLATE, ARM
プレート　アーム
12 2MGTPE022401 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
13 2MGTPE022501 3 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
14 2MGTPE001400 1 BAR, GUIDE
バー　ガイド
15 K65006 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M06X012 (3ｶ ｼﾛ)
16 2MGTPF001502 1 BAR, GUIDE
バー　ガイド
17 K65002 3 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X012(3ｶ ｼﾛ)
18 2MGZPZ000100 1 HANDLE
取手
19 K53579 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X010(3ｶ ｼﾛ)
21 2MGTPF001309 1 PLATE, ARM
プレート　アーム
22 2MGTPE022401 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
23 2MGTPE022501 3 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
24 2MGTPE001400 1 BAR, GUIDE
バー　ガイド
25 K65006 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M06X012 (3ｶ ｼﾛ)
26 2MGTPF001502 1 BAR, GUIDE
バー　ガイド
27 K65002 3 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X012(3ｶ ｼﾛ)
28 2MGZPZ000100 1 HANDLE
取手
29 K53579 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X010(3ｶ ｼﾛ)
30 PB015X1 1 BKT, RETAINER
ＢＫＴ　押え
T parts
31 H54241 1 BOLT, HEX SOCKET
ボルト　六角穴
M06X015(3ｶｼﾛ)
32 W1106F 1 WASHER, LOCK
ワッシャ　スプリング
6M/M(3ｶｼﾛ)
33 W1108F 1 WASHER, FLAT
ワッシャ　平
4W-6(3ｶ ｼﾛ)
289
PTS- NXT3c- 07
HH
JJ
FF
GG
1/3
ࣂࢣࢵࢺ௜ࡁࣃࣞࢵࢺࢱ࢖ࣉ

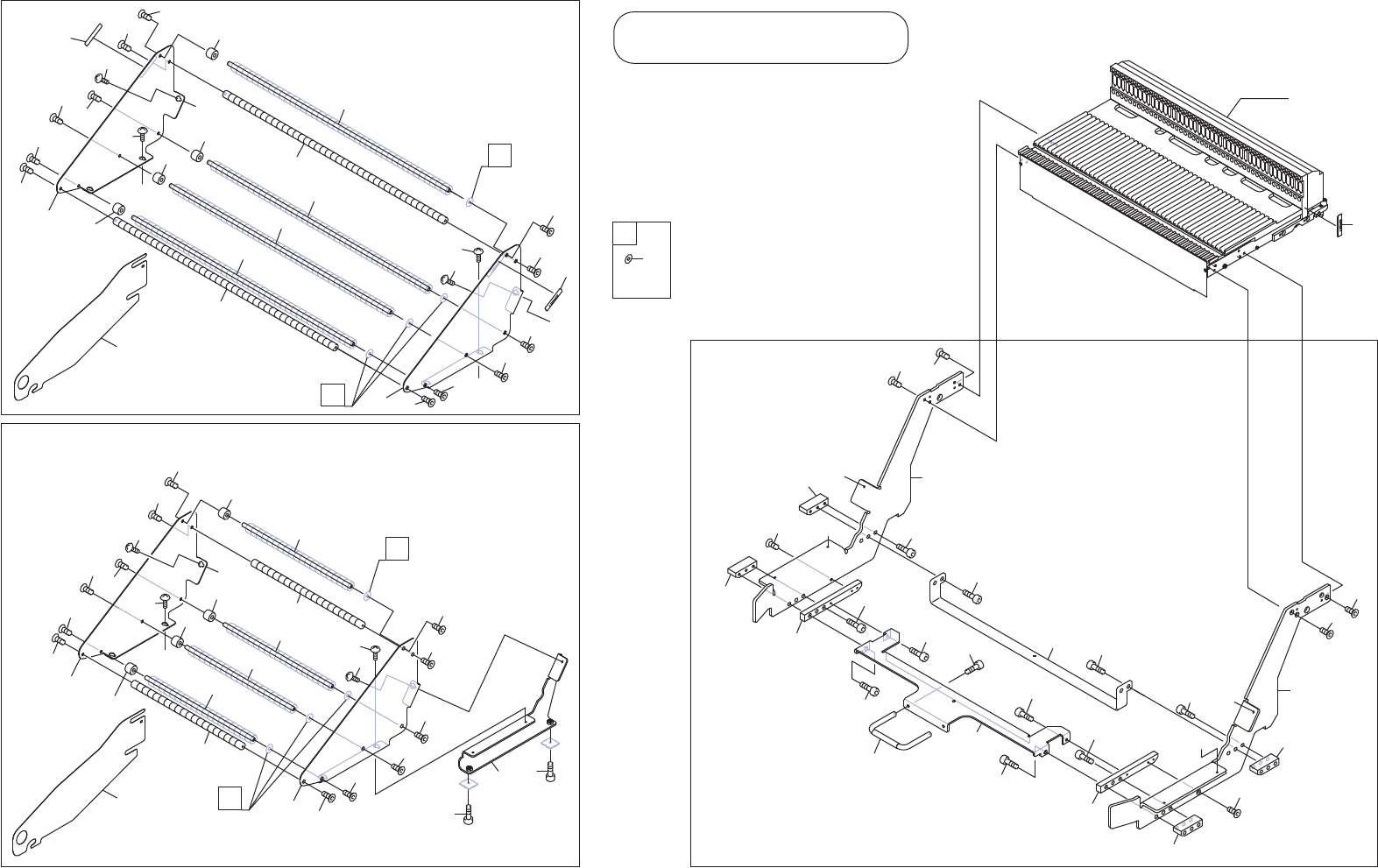

PALLET WITH BUCKET
JJ
HH
㸨㹂㹎㸴㹄㹀ࠉ㸯㸰㸱㸲㸳㸴㸨
HALF BUCKET
KK
KK
KK
FF
GG
JJ
HH
KK
KK
ࣁ࣮ࣇࣂࢣࢵࢺ
14
15
19
20
21
21.1
16
16.1
17
22
27
36
36
37
30
30
36
36
37
32
33
33
28
28
2
38
38
62
63
63
64
64
64
64
64
64
65
66
66
67
67
67
67
67
67
68
68
68
70
70
71
72
73
73
71
71
71
61
11
12
68
76
77
78
79
50
42
43
43
44
44
44
44
44
44
45
46
46
47
47
47
47
47
47
48
48
48
48
50
51
51
51
51
41
2
2
0,,,Fࢹࣂ࢖ࢫࣃࣞࢵࢺ
M6 IIIc-DEVICE PALLET 3/
(With bucket) 2UGZPF000239
290
PTS- NXT3c- 07
