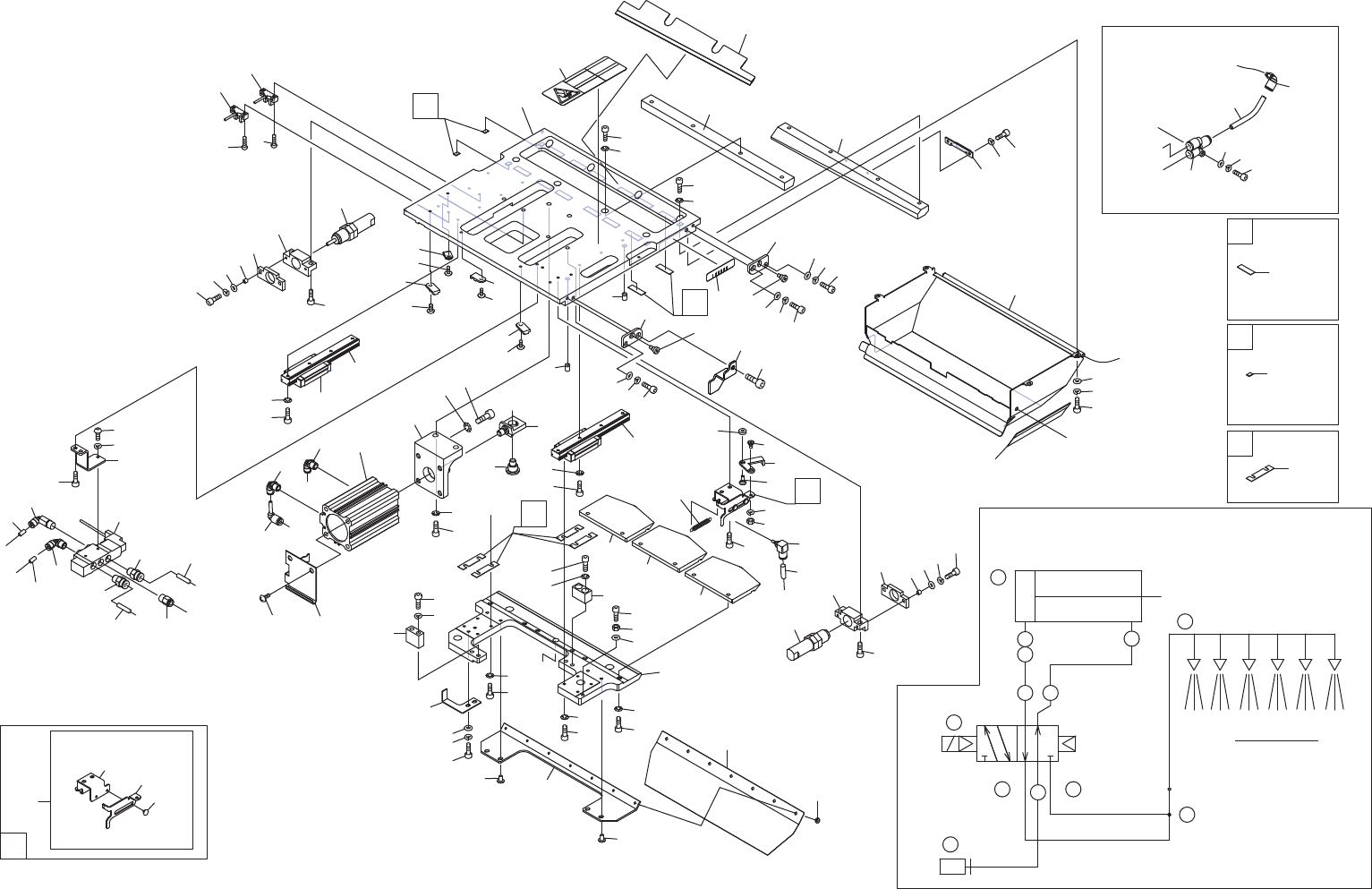

PNEUMATIC CIRCUIT DIAGRAM
㸴
㸴
㸴
Air blow
㸯㸭㸶
㸯㸭㸶
㸯㸭㸶㸯㸭㸶
㸴
㸦㹃㸿㸧 㸦㹎㸧
㸦㹀㸧
㸦㸿㸧
㸦㹃㹀㸧
㸲㸲
㸯㸭㸶㸯㸭㸶
㸯㸭㸶
EE
FF
GG
GG
JJ
JJ
H1H1
H1H1
㸨㹒㹁㸱㹄㸿ࠉ㸯㸰㸱㸲㸳㸴㸨
LL
LL
MM
MM
NN
NN
1
23
25
6
9
10
11
12
14
13
15
16
17
17
18
18
19
19
20
20
21
22
27
28
28.1
29
31
30
33
32
35
34.1
37
38
44
45
46
46
48
47
47
51
59
69
72
75
76
77
79
81
82
83
84
86
87
88
89
90
93
93
95
97
3
3
7
39
40
41
42
43
34
48
52
53
54
52
53
55
56
57
58
60
61
62
63
64
65
66
67
68
68
73
74
70
71
77
91
92
98
99
24
60
60
105
106
109
101
104
102
103
121
122
107
108
96
110
112
113
114
116
117
6
4
4
5
5
7
9
10
11
12
14
13
133
133
133
131
131
132
133
131
45
88
93 93
93
110
117
77
79
77
72
9289
123
124
143
144
145
141
142
148
149
146
147
153
154
155
151
152
156
157
161
162
93
158
159
46.1
46.1
2UGTPK000217
M3-WASTE TAPE PROCESSING UNIT
0ṧࢸ࣮ࣉฎ⌮ࣘࢽࢵࢺ
294
PTS- NXT3c- 07
M3-WASTE TAPE PROCESSING UNIT
M3-残テープ処理ユニット
2UGTPK000217
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGTPK002703 1 PLATE
プレート
3 H60491 2 PIN, PARALLEL
ピン 平行
φ06X10 A種(m6)
4 S69233 2 SENSOR, PHOTO
センサ フォト
PM-L45-P
5 K51993 4 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M03X012 ﾅﾍﾞｾﾑｽ P4(3ｶ ｼﾛ)
6 PM0HLE0 2 BKT, STOPPER
ＢＫＴ ストッパ
7 H5427C 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X015(3ｶ ｼﾛ)
9 2MGTPK005001 2 ABSORBER, SHOCK
アブソーバ ショック
10 PG07050 2 PLATE, STOPPER
プレート ストッパ
11 PM36281 4 COLLAR
カラー
12 H54253 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X010(3ｶ ｼﾛ)
13 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
14 W1108B 4 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
15 2MGTPK003900 1 PLATE, LOCATING
プレート 位置決め
16 2MGTPK004000 1 PLATE, LOCATING
プレート 位置決め
17 H5426M 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3ｶ ｼﾛ)
18 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
19 W1043C 2 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
20 2MGTPK000102 2 BOLT, POSITIONING
ボルト 位置決め
21 2MGTPK002900 1 BOLT, HEX SOCKET
ボルト 六角穴
22 W1106E 1 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
23 W1108E 1 WASHER, FLAT
ワッシャ 平
4W-5(3ｶ ｼﾛ)
24 2MGTPK004100 1 BKT
ＢＫＴ
T parts
25 2MGTPK002900 1 BOLT, HEX SOCKET
ボルト 六角穴
27 2MGTPK000600 1 SEAL, BAR CODE
シール バーコード
unit serial number
28 2MGKPK002906 1 COVER
カバー
28.1 2MGTPK001502 1 BRUSH
ブラシ
29 H54251 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
30 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
31 W1108B 4 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
32 2AGTPK000201 1 PANEL, CONNECTOR
パネル コネクタ
33 2MGTPK003700 1 PANEL, CONNECTOR
パネル コネクタ
34 2MGTPK003601 1 SHUTTER
シャッタ
34.1 2MGTPK003800 2 PIN, GUIDE
ピン ガイド
35 H5426K 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
37 S60017 1 SPRING, TENSION
スプリング 引張
AWA8-25
38 2MGKPK003001 1 STOPPER, SAFETY
ストッパ 安全
39 2MGKPK003301 1 PIN
ピン
40 2MGKPK012100 1 COLLAR
カラー
41 2MGKPK003400 1 PIN
ピン
42 N10793 1 NUT, HEX
ナット 六角
M03 P=0.5(3ｶｼﾛ)
43 W1106C 1 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
44 PZ07302 1 TUBE
チューブ
45 H3149W 1 PLUG, COUPLER
プラグ カプラ
MC-06PCL
46 XG01971 2 GUIDE, RAIL
ガイド レール
INT
46.1 2MGTPK009800 2 GUIDE, RAIL
ガイド レール
INT
47 H54254 8 BOLT, HEX SOCKET
ボルト 六角穴
M03X012(3ｶ ｼﾛ)
48 W1010A 8 WASHER, CONICAL
ワッシャ 皿
M-3-L
51 2MGKPK000905 1 PLATE
プレート
52 H54252 8 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
53 W1010A 8 WASHER, CONICAL
ワッシャ 皿
M-3-L
54 PM0KXX2 1 BLOCK, STOPPER
ブロック ストッパ
295
PTS- NXT3c- 07
M3-WASTE TAPE PROCESSING UNIT
M3-残テープ処理ユニット
2UGTPK000217
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
55 H5427K 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X028(3ｶ ｼﾛ)
56 W1106E 2 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
57 PM23114 1 BLOCK, STOPPER
ブロック ストッパ
58 H5427C 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X015(3ｶ ｼﾛ)
59 W1012A 2 WASHER, CONICAL
ワッシャ 皿
M-5-L
60 PM0KBN5 3 CUTTER, MOVABLE
カッタ 可動
61 H54298 6 BOLT, HEX SOCKET
ボルト 六角穴
M05X008(3ｶ ｼﾛ)
62 W1012A 6 WASHER, CONICAL
ワッシャ 皿
M-5-L
63 2MGLPK005201 1 DOG
ドッグ
64 H5426L 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
65 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
66 W1043C 2 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
67 2MGTPK009301 1 BKT, COVER
ＢＫＴ カバー
68 K5172M 4 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X008(3ｶ ｼﾛ)
69 2MGTPK000700 1 BKT, CYLINDER
ＢＫＴ シリンダ
70 H5425C 2 BOLT, HEX SOCKET
ボルト 六角穴
M06X012(3ｶｼﾛ)
71 W1013A 2 WASHER, CONICAL
ワッシャ 皿
M- 6-H
72 S60016 1 CYLINDER, AIR
シリンダ エアー
CQ2A40-60Z-DCM353EM
73 H5425C 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X012(3ｶｼﾛ)
74 W1013A 4 WASHER, CONICAL
ワッシャ 皿
M- 6-H
75 2MGTPK002000 1 JOINT
ジョイント
76 PM0EEW4 1 PIN
ピン
77 Y60195 2 UNION, ELBOW
ユニオン エルボ
KQ2L04-01AS
79 Y60235 1 UNION, ELBOW
ユニオン エルボ
KQ2L04-99A
81 PB0B5Y1 1 BKT, PIPING
ＢＫＴ 配管
82 K5365E 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M06X010(3ｶ ｼﾛ)
83 PB07RT1 1 BKT, VALVE
ＢＫＴ バルブ
84 H5426K 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
86 K5258E 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X006(3ｶ ｼﾛ)
87 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
88 H13362 1 VALVE, SOL
バルブ ＳＯＬ
SY5120-5MOZ-01
89 Y60195 1 UNION, ELBOW
ユニオン エルボ
KQ2L04-01AS
90 2MGTPK004400 1 TUBE
チューブ
91 PZ58650 1 TUBE
チューブ
92 Y60195 1 UNION, ELBOW
ユニオン エルボ
KQ2L04-01AS
93 Y60335 3 UNION, HALF
ユニオン ハーフ
KQ2H06-01AS
95 2MGTPK009600 1 TUBE
チューブ
96 2MGTPK009500 1 TUBE
チューブ
97 H5426M 1 BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3ｶ ｼﾛ)
98 N1079B 1 NUT, HEX
ナット 六角
M04 P=0.7 1ｼｭ(3ｶｼﾛ)
99 W1108S 1 WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4)(3ｶｼﾛ)
101 2MGKPK004901 1 CUTTER, STATIONARY
カッタ 固定
102 H5427B 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X012(3ｶｼﾛ)
103 W1012A 4 WASHER, CONICAL
ワッシャ 皿
M-5-L
104 2MGKPK004103 1 GUIDE
ガイド
105 H5427D 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X016(3ｶ ｼﾛ)
106 W1012A 4 WASHER, CONICAL
ワッシャ 皿
M-5-L
107 2MGKPL004900 1 RETAINER, COVER
押え カバー
108 H54251 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
109 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
110 K5075A 1 CONNECTOR
コネクタ
KQU06-00
