M3-WAST E TAPE PROCESSING UNIT M3-残 テープ 処理ユ ニット 2UGTPK000217 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 112 H5426T 1 BOLT, HEX SO CKET ボルト 六角穴 M04X02 0(3 ｶ ｼﾛ ) 113 W 1106D …
M3-WASTE TAPE PROCESSING UNIT
M3-残テープ処理ユニット
2UGTPK000217
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
55 H5427K 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X028(3ｶ ｼﾛ)
56 W1106E 2 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
57 PM23114 1 BLOCK, STOPPER
ブロック ストッパ
58 H5427C 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X015(3ｶ ｼﾛ)
59 W1012A 2 WASHER, CONICAL
ワッシャ 皿
M-5-L
60 PM0KBN5 3 CUTTER, MOVABLE
カッタ 可動
61 H54298 6 BOLT, HEX SOCKET
ボルト 六角穴
M05X008(3ｶ ｼﾛ)
62 W1012A 6 WASHER, CONICAL
ワッシャ 皿
M-5-L
63 2MGLPK005201 1 DOG
ドッグ
64 H5426L 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
65 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
66 W1043C 2 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
67 2MGTPK009301 1 BKT, COVER
ＢＫＴ カバー
68 K5172M 4 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X008(3ｶ ｼﾛ)
69 2MGTPK000700 1 BKT, CYLINDER
ＢＫＴ シリンダ
70 H5425C 2 BOLT, HEX SOCKET
ボルト 六角穴
M06X012(3ｶｼﾛ)
71 W1013A 2 WASHER, CONICAL
ワッシャ 皿
M- 6-H
72 S60016 1 CYLINDER, AIR
シリンダ エアー
CQ2A40-60Z-DCM353EM
73 H5425C 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X012(3ｶｼﾛ)
74 W1013A 4 WASHER, CONICAL
ワッシャ 皿
M- 6-H
75 2MGTPK002000 1 JOINT
ジョイント
76 PM0EEW4 1 PIN
ピン
77 Y60195 2 UNION, ELBOW
ユニオン エルボ
KQ2L04-01AS
79 Y60235 1 UNION, ELBOW
ユニオン エルボ
KQ2L04-99A
81 PB0B5Y1 1 BKT, PIPING
ＢＫＴ 配管
82 K5365E 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M06X010(3ｶ ｼﾛ)
83 PB07RT1 1 BKT, VALVE
ＢＫＴ バルブ
84 H5426K 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
86 K5258E 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X006(3ｶ ｼﾛ)
87 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
88 H13362 1 VALVE, SOL
バルブ ＳＯＬ
SY5120-5MOZ-01
89 Y60195 1 UNION, ELBOW
ユニオン エルボ
KQ2L04-01AS
90 2MGTPK004400 1 TUBE
チューブ
91 PZ58650 1 TUBE
チューブ
92 Y60195 1 UNION, ELBOW
ユニオン エルボ
KQ2L04-01AS
93 Y60335 3 UNION, HALF
ユニオン ハーフ
KQ2H06-01AS
95 2MGTPK009600 1 TUBE
チューブ
96 2MGTPK009500 1 TUBE
チューブ
97 H5426M 1 BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3ｶ ｼﾛ)
98 N1079B 1 NUT, HEX
ナット 六角
M04 P=0.7 1ｼｭ(3ｶｼﾛ)
99 W1108S 1 WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4)(3ｶｼﾛ)
101 2MGKPK004901 1 CUTTER, STATIONARY
カッタ 固定
102 H5427B 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X012(3ｶｼﾛ)
103 W1012A 4 WASHER, CONICAL
ワッシャ 皿
M-5-L
104 2MGKPK004103 1 GUIDE
ガイド
105 H5427D 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X016(3ｶ ｼﾛ)
106 W1012A 4 WASHER, CONICAL
ワッシャ 皿
M-5-L
107 2MGKPL004900 1 RETAINER, COVER
押え カバー
108 H54251 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
109 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
110 K5075A 1 CONNECTOR
コネクタ
KQU06-00
296
PTS- NXT3c- 07
M3-WASTE TAPE PROCESSING UNIT
M3-残テープ処理ユニット
2UGTPK000217
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
112 H5426T 1 BOLT, HEX SOCKET
ボルト 六角穴
M04X020(3ｶ ｼﾛ)
113 W1106D 1 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
114 W1108S 1 WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4)(3ｶｼﾛ)
116 2MGTPK009000 1 TUBE
チューブ
117 Y60199 1 UNION, ELBOW
ユニオン エルボ
KQ2L06-M5A
121 2AGKPK000205 1 BRUSH
ブラシ
122 2MGKPL002001 1 SEAL
シール
123 2MGTPK009400 1 BKT, COVER
ＢＫＴ カバー
124 K5172C 7 SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X003(3ｶ ｼﾛ)
131 S2025A 3 SHEET
シート
CTAM1
132 S2025B 1 SHEET
シート
AB-2N
133 K5172L 4 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006(3ｶ ｼﾛ)
141 2MGKPK002100 1 SHIM
シム
t=0.02
142 2MGKPK002200 1 SHIM
シム
t=0.05
143 2MGKPK002300 1 SHIM
シム
t=0.08
144 2MGKPK002400 1 SHIM
シム
t=0.10
145 2MGTPK004500 1 SHIM
シム
t=0.06
146 2MGKPK011300 1 SHIM
シム
t=0.04
147 2MGKPK021000 1 SHIM
シム
t=0.03
148 2MGKPK021100 1 SHIM
シム
t=0.07
149 2MGKPK021200 1 SHIM
シム
t=0.09
151 2MGKPK011900 1 SHIM
シム
t=0.02
152 2MGKPK012000 1 SHIM
シム
t=0.05
153 2MGKPK012200 1 SHIM
シム
t=0.04
154 2MGTPK004600 1 SHIM
シム
t=0.06
155 2MGKPK021300 1 SHIM
シム
t=0.03
156 2MGKPK021400 1 SHIM
シム
t=0.07
157 2MGKPK021500 1 SHIM
シム
t=0.09
158 2MGKPK021600 1 SHIM
シム
t=0.08
159 2MGKPK021700 1 SHIM
シム
t=0.10
161 2MGKPK001700 1 SHIM
シム
t=0.02
162 PB017Y1 1 SHIM
シム
t=0.05
297
PTS- NXT3c- 07
JJ
JJ
AA
BB
CC
DD
AA
BB
CC
DD
EE
FF
GG
HH
HH
GG
KK
LL
MM
MM
KK
LL
NN
Air blow
࢚࣮㓄⟶ᅗ
PNEUMATIC CIRCUIT DIAGRAM
㸴
㸴
㸴
㸴 㸴
㸯㸭㸶
㸯㸭㸶
㸯㸭㸶㸯㸭㸶
㸴
㸦㹃㸿㸧 㸦㹎㸧
㸦㹀㸧
㸦㸿㸧
㸦㹃㹀㸧
㸯㸭㸶㸯㸭㸶
㸯㸭㸶
FF
NN
PP
QQ
PP
QQ
QQ
QQ
QQ
㸨㹒㹁㸴㹄㸿ࠉ㸯㸰㸱㸲㸳㸴㸨
EE
1
3
4
5
6
7
7
8
8
9
9
11
12
12
14
14
15
15
16
16
17
17
18
18
19
19
21
22
22
23
23
35
36
39
40
38
41
42
42
46
47
47.1
48
49
50
51
52
53
54
55
56
57
58
59
60
64
65
67
68
73
80
81
82
81
82
81
82
81
82
83
84
85
85
85
85
85
86
11
6
70
61
62
63
30
31
32
34
24
24
25
25
3
4
5
26
27
29
43
43
93
94
71
72
69
100
101
102
102.1
110
114
112
115
113
87
88
87
88
87
88
87
88
89
90
92
95
96
97
98
99
108
109
111
103
104
105
106
107
121
121
121
121
122
123
123
123
123
123
105
106
107
105
106
107
116
115
110
41
46
54
55
56
43 43
38
41
43
117
118
133
134
135
131
132
138
139
136
137
141
142
86
86
86
43
45
41
33
86.1
86.1
86.1
86.1

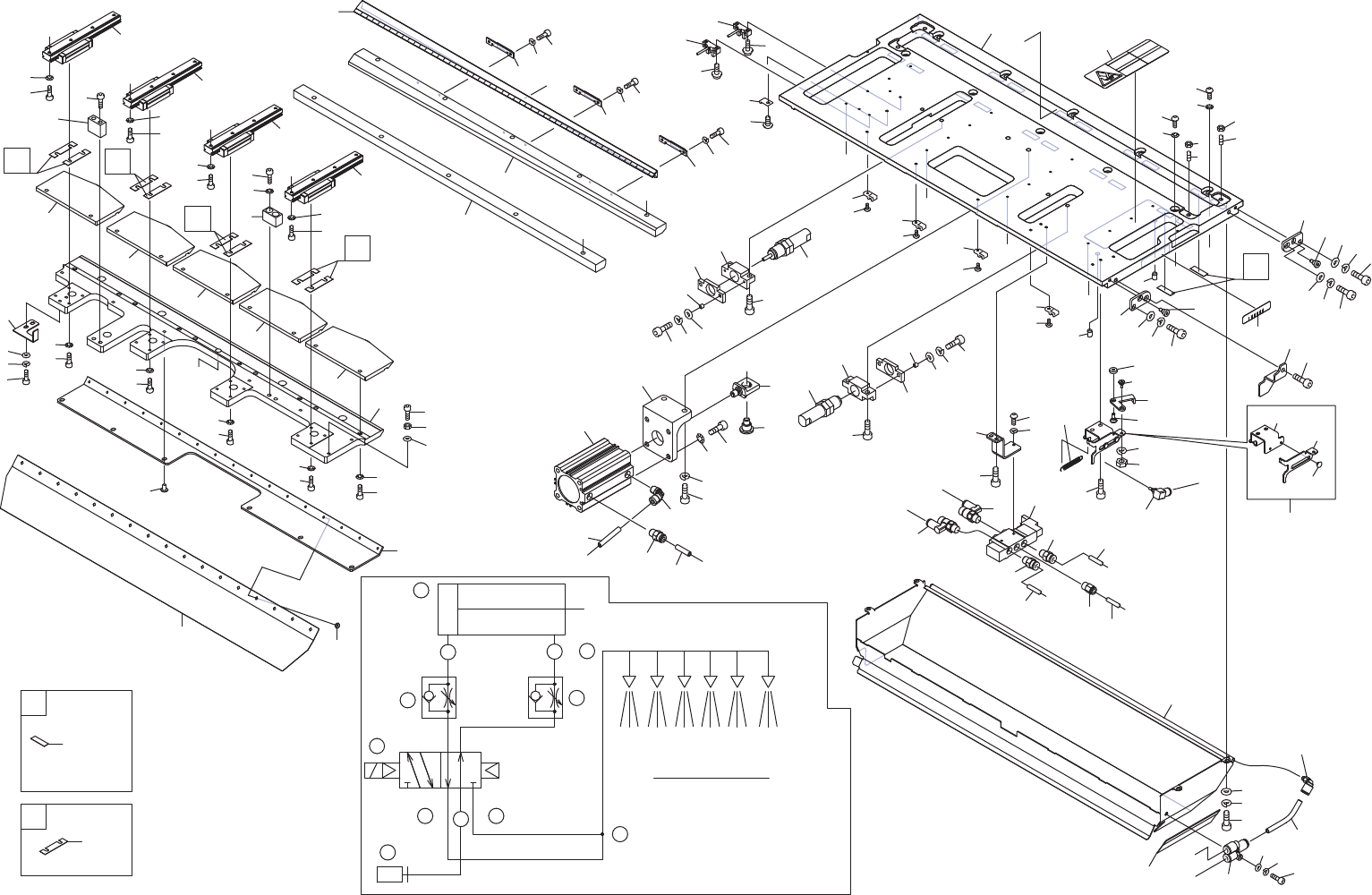

M6-WASTE TAPE PROCESSING UNIT
0ṧࢸ࣮ࣉฎ⌮ࣘࢽࢵࢺ
2UGTPL000216
298
