A1 A1 A2 A2 Ba Ba B B B B DETAIL B B DETAIL Ba Ba OPTION D D E E A1 A1 A2 A2 E E E E D D D D Ａ Ｂ 11 12 14 15 13 17 17 18 18 19 10 20 21 22 1 2 16 16 31 26 42 43 39 40 41 24 23 27 30 31 32 28 29 32 32 33 30 38 35 34 44 46…
このページはブランクページです
This page is intentionally blank.
此页是空白页
319
PTS- NXT3c- 07
A1A1
A2A2
BaBa
BB
BB
DETAIL BB
DETAIL BaBa
OPTION
DD
EE
A1A1
A2A2
EE
EE
DD
DD
Ａ
Ｂ
11
12
14
15
13
17
17
18
18
19
10
20
21
22
1
2
16
16
31
26
42
43
39
40
41
24
23
27
30
31
32
28
29
32
32
33
30
38
35
34
44
46
45
7
6
5
9
8

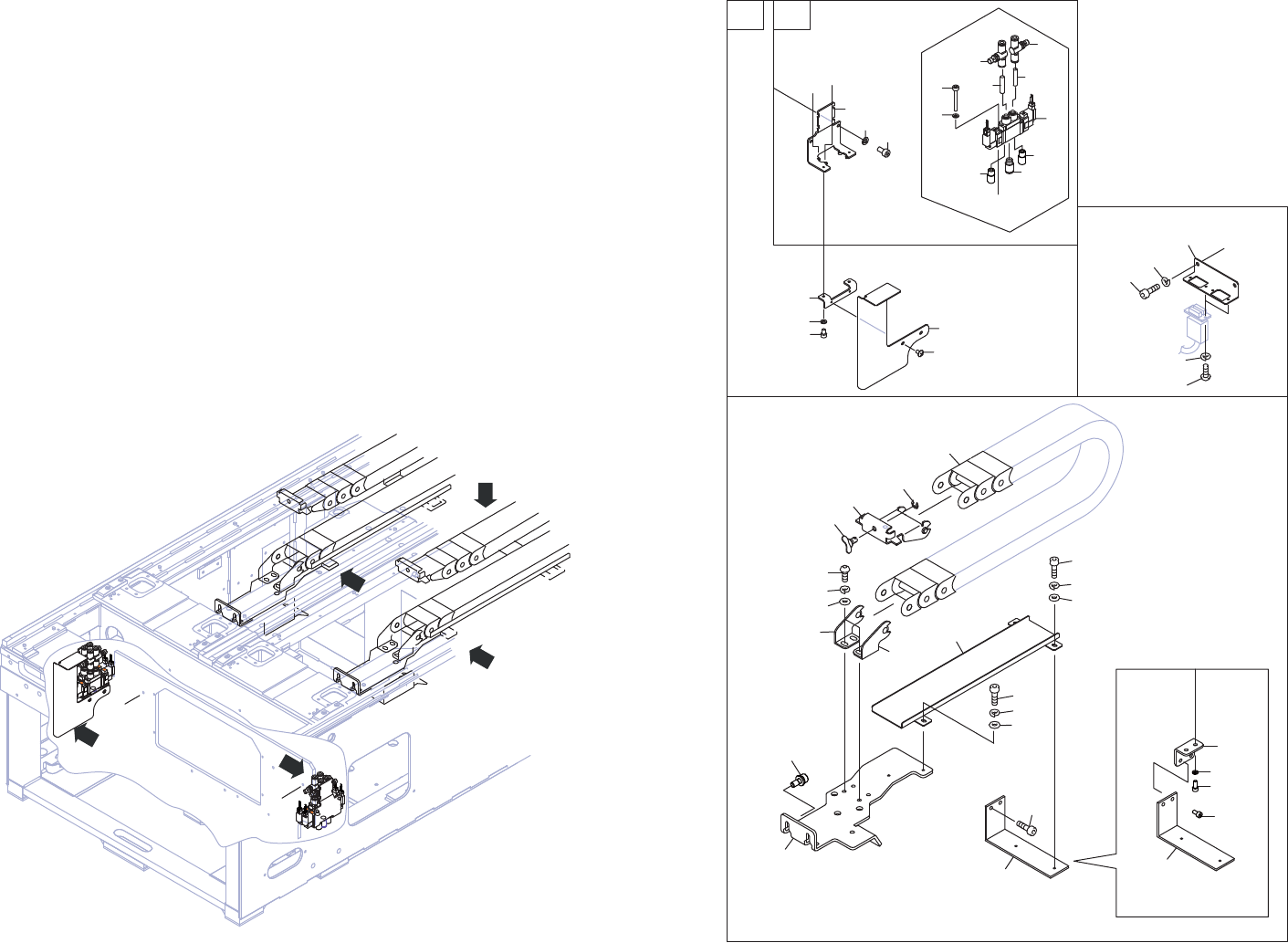

2UGZBA000153
0,,,F࣮࣋ࢫ
2M IIIc-BASE 4/
320
PTS- NXT3c- 07
2M IIIc-BASE 4/
2M IIIc-ベース 4/
2UGZBA000153
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGZBB004400 1 COVER
カバー
2 K5171S 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X006(3ｶ ｼﾛ)
5 PB06BZ1 2 BKT
ＢＫＴ
OPTION
6 H54298 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X008(3ｶ ｼﾛ)
OPTION
7 W1106E 4 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
OPTION
8 K5178N 8 SCREW, C/R PAN
小ネジ 十穴鍋
M03X006(ｽﾃﾝﾚｽ)
9 W1106C 8 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
10 PB0AMA2 2 BKT
ＢＫＴ
11 H5426K 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
12 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
13 H67698 4 VALVE, SOL
バルブ ＳＯＬ
SY5220T-5MOZ-C6-F2-X490-Q
14 H54258 8 BOLT, HEX SOCKET
ボルト 六角穴
M03X025(3ｶ ｼﾛ)
15 W1106C 8 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
16 K5340Y 8 CONTROLLER, SPEED
コントローラ スピード
AS2001F-06(ｼﾛ)
17 PZ20931 8 TUBE
チューブ
18 S63104 8 SILENCER
サイレンサ
AN10-01
19 Y60252 4 UNION, HALF
ユニオン ハーフ
KQ2S08-01AS
20 PB0AMB0 1 BKT, COVER
ＢＫＴ カバー
21 H54250 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X005(3ｶ ｼﾛ)
22 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
23 2MGTBB016500 2 BKT
ＢＫＴ
24 H67988 4 BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M06X015 CAPｾﾑｽ P=3(3ｶ ｼﾛ)
26 PB92294 2 HOLDER
受け
27 H5426K 6 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
28 W1106D 6 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
29 W1043C 6 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
30 PB92301 1 BKT
ＢＫＴ
31 PB92311 1 BKT
ＢＫＴ
32 H54269 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X010(3ｶｼﾛ)
33 PB007F1 1 BKT
ＢＫＴ
34 H5427B 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X012(3ｶｼﾛ)
35 W1106E 2 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
38 PB92351 2 BKT
ＢＫＴ
39 PB92361 2 BKT
ＢＫＴ
40 K52584 8 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M06X012(3ｶ ｼﾛ)
41 W1106F 8 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
42 W1108F 8 WASHER, FLAT
ワッシャ 平
4W-6(3ｶ ｼﾛ)
43 K65429 2 FLEXIBLE TRACK
ケーブルベア
TKP35H22-40W50R37-31L
44 PB92373 2 BKT
ＢＫＴ
45 T67703 2 KNOB
ツマミ
D4-AJW5-45
46 S1003K 2 CIR-CLIP
サークリップ
ST-EW-7(3ｶ ｼﾛ)
