2M IIIc-BASE 5/
2M IIIc-ベース 5/
2UGZBA000153
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
49 H5429D 8 BOLT, HEX SOCKET
ボルト 六角穴
M10X050(3ｶ ｼﾛ)
50 W1015A 8 WASHER, CONICAL
ワッシャ 皿
M-10-H
51 PM25483 2 PIN, PIVOT
ピン 支点
52 S1035A 4 CIR-CLIP
サークリップ
STW 16
53 2MGTBA001601 2 BKT, CYLINDER
ＢＫＴ シリンダ
54 H54241 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X015(3ｶｼﾛ)
55 W1013A 4 WASHER, CONICAL
ワッシャ 皿
M- 6-H
60 2MGTBB002700 2 DOG, SW
ドッグ ＳＷ
61 H5427C 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X015(3ｶ ｼﾛ)
62 W1106E 4 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
63 2MGZBB001903 2 BKT
ＢＫＴ
64 H5426L 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
65 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
66 W1043C 4 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
67 H2093W 2 PIN, PARALLEL
ピン 平行
φ04X10 B種(h8)
68 S64292 2 SW, LIMIT
ＳＷ リミット
D4N-1225-FM
69 N2029Z 2 NIPPLE
ニップル
STR-13.5 (5301 5130)
70 H5426Y 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X030(3ｶ ｼﾛ)
71 W1011A 4 WASHER, CONICAL
ワッシャ 皿
M-4-L
324
PTS- NXT3c- 07
このページはブランクページです
This page is intentionally blank.
此页是空白页
325
PTS- NXT3c- 07

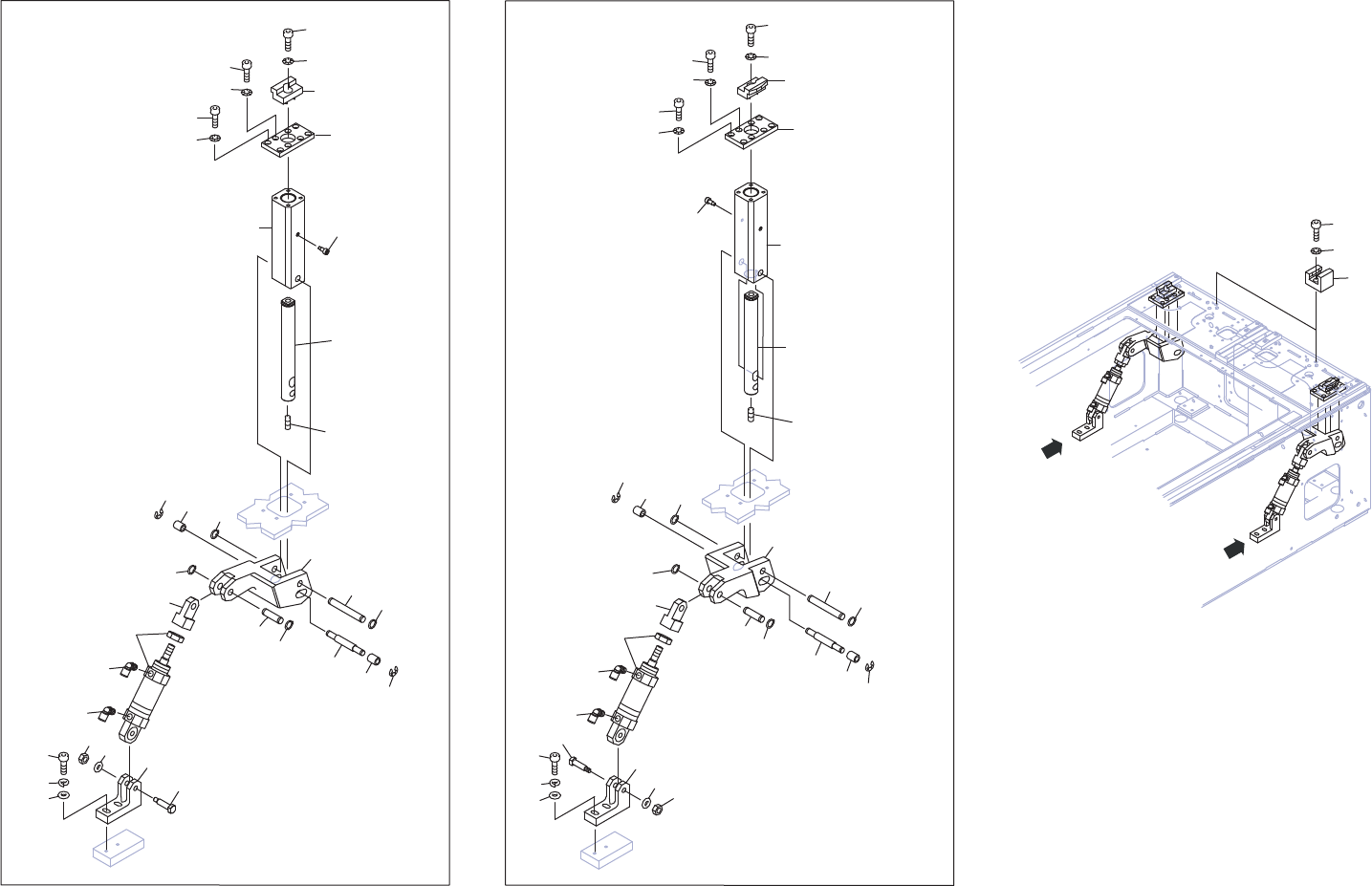

AA
BB
DETAIL AA DETAIL BB
1
3
2
25
28
29
30
27
26
22
20
18
17
16
23
24
21
22
19
18
20
12
13
14
15
24
9
7
8
7
8
10
11
5
9
10
11
7
8
7
8
12
22
20
18
24
23
24
21
22
19
18
20
33
33
32
31
28
29
30
27
32
31
25
26
14
15
5
13
26.1
26.1
26.1
26.1
0,,,F࣮࣋ࢫ
2M IIIc-BASE 6/
2UGZBA000153
