A A C C C C B B DETAIL A A DETAIL B B DETAIL C C 3 1 4 2 24 27 35 36 28 29 26 25 15 22 23 22 23 23 20 21 21 23 18 17 17 19 19 17 19 11 12 13 14 8 6 7 6 7 9 10 8 6 7 6 7 9 10 5 11 12 34 31 32 33 24 25 13 14 35 36 34 30 20…
2M IIIc-BASE 6/
2M IIIc-ベース 6/
2UGZBA000153
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 PM01197 2 BLOCK
ブロック
2 H5428L 4 BOLT, HEX SOCKET
ボルト 六角穴
M08X020(3ｶ ｼﾛ)
3 W1014A 4 WASHER, CONICAL
ワッシャ 皿
M- 8-H
5 2MGTBB001000 2 PLATE
プレート
7 H5427B 16 BOLT, HEX SOCKET
ボルト 六角穴
M05X012(3ｶｼﾛ)
8 W1012A 16 WASHER, CONICAL
ワッシャ 皿
M-5-L
9 PT00391 2 JAW
爪
10 H5428L 2 BOLT, HEX SOCKET
ボルト 六角穴
M08X020(3ｶ ｼﾛ)
11 W1014A 2 WASHER, CONICAL
ワッシャ 皿
M- 8-H
12 2MGKBA004102 2 HOLDER
ホルダ
13 PM52492 2 BOLT
ボルト
14 PM01106 2 SHAFT
シャフト
15 2MGKBZ002000 2 SCREW, HEX SOCKET SET
ネジ 六角穴止め
16 2MGTBA008002 1 LEVER
レバー
17 2MGTBA008102 1 LEVER
レバー
18 R61482 4 ROLLER
ローラ
IRT81216E04
19 PM01125 2 PIN
ピン
20 S1003K 4 CIR-CLIP
サークリップ
ST-EW-7(3ｶ ｼﾛ)
21 PM52531 2 PIN
ピン
22 S1031A 4 CIR-CLIP
サークリップ
STW 10
23 PM52551 2 PIN
ピン
24 S1031A 4 CIR-CLIP
サークリップ
STW 10
25 PM01016 2 KNUCKLE
ナックル
26 2MGKBA009701 2 CYLINDER, AIR
シリンダ エアー
26.1 Y60243 4 UNION, ELBOW
ユニオン エルボ
KQ2L06-01NS
27 2MGTBB013801 2 BKT, CYLINDER
ＢＫＴ シリンダ
28 H54274 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X025(3ｶ ｼﾛ)
29 W1106F 4 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
30 W1108F 4 WASHER, FLAT
ワッシャ 平
4W-6(3ｶ ｼﾛ)
31 PM52571 2 PIN
ピン
32 N60617 2 NUT, U
ナット Ｕ
M06 P=1.0 1ｼｭ(3ｶ ｼﾛ)
33 W1108H 2 WASHER, FLAT
ワッシャ 平
6M/MX1.6X12.5(3ｶｼﾛ)
327
PTS- NXT3c- 07

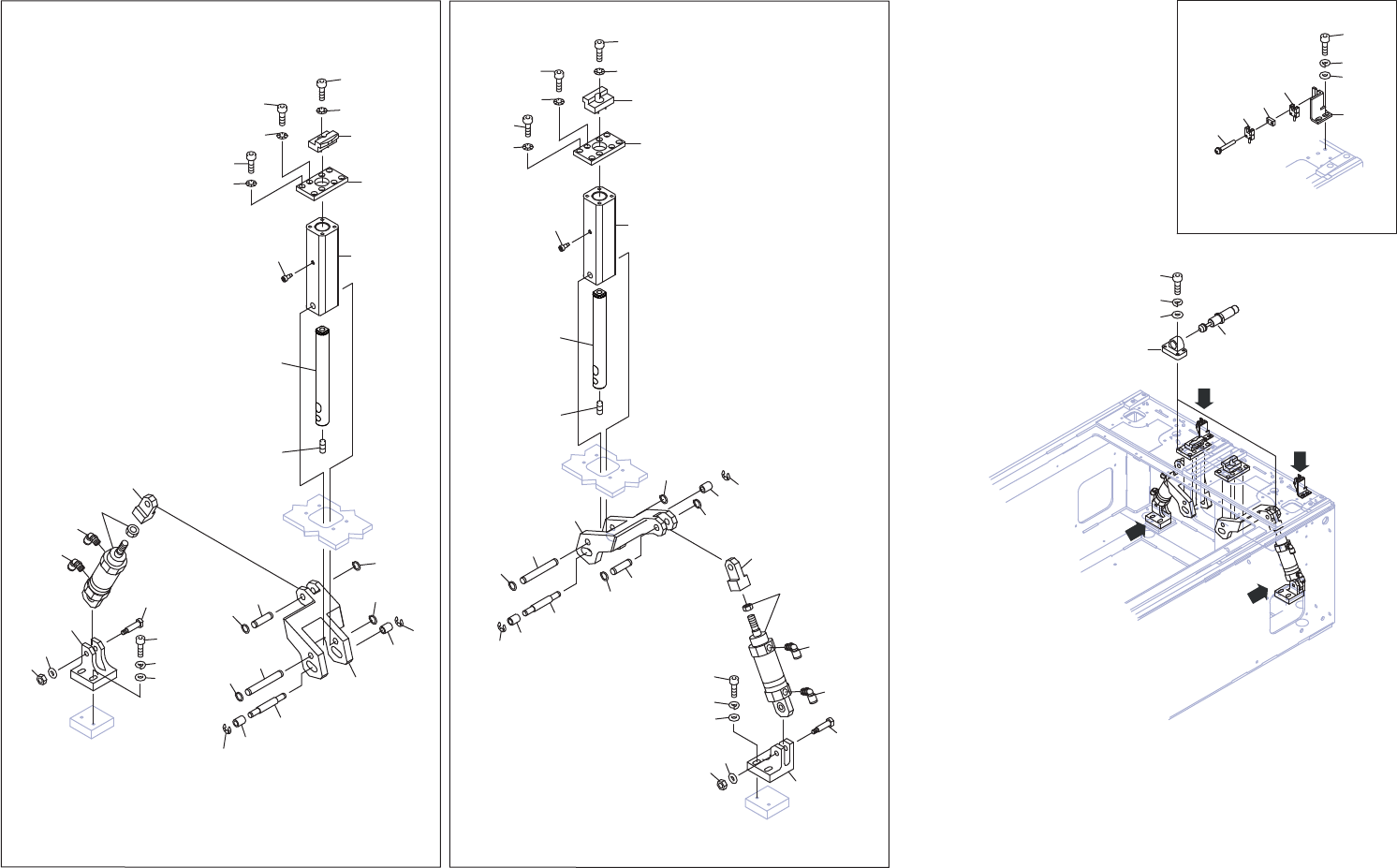

AA
CC
CC
BB
DETAIL AA DETAIL BB
DETAIL CC
3
1
4
2
24
27
35
36
28
29
26
25
15
22
23
22
23
23
20
21
21
23
18
17
17
19
19
17
19
11
12
13
14
8
6
7
6
7
9
10
8
6
7
6
7
9
10
5
11
12
34
31
32
33
24
25
13
14
35
36
34
30
20
16
21
21
18
17
19
5
42
43
38
39
40
37
41
42
25.1
25.1
25.1
25.1
3.1
0,,,F࣮࣋ࢫ
2M IIIc-BASE 7/
2UGZBA000153
328
PTS- NXT3c- 07
2M IIIc-BASE 7/
2M IIIc-ベース 7/
2UGZBA000153
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGKBB011402 2 BLOCK
ブロック
2 H54273 8 BOLT, HEX SOCKET
ボルト 六角穴
M06X022(3ｶ ｼﾛ)
3 W1106F 8 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
3.1 W1108H 8 WASHER, FLAT
ワッシャ 平
6M/MX1.6X12.5(3ｶｼﾛ)
4 2MGTBB013102 2 ABSORBER, SHOCK
アブソーバ ショック
5 2MGTBB001000 2 PLATE
プレート
6 H5427B 16 BOLT, HEX SOCKET
ボルト 六角穴
M05X012(3ｶｼﾛ)
7 W1012A 16 WASHER, CONICAL
ワッシャ 皿
M-5-L
8 PT00391 2 JAW
爪
9 H5428L 2 BOLT, HEX SOCKET
ボルト 六角穴
M08X020(3ｶ ｼﾛ)
10 W1014A 2 WASHER, CONICAL
ワッシャ 皿
M- 8-H
11 2MGKBA004102 2 HOLDER
ホルダ
12 PM52492 2 BOLT
ボルト
13 PM01106 2 SHAFT
シャフト
14 2MGKBZ002000 2 SCREW, HEX SOCKET SET
ネジ 六角穴止め
15 2MGTBA008202 1 LEVER
レバー
16 2MGTBA001503 1 LEVER
レバー
17 R61482 4 ROLLER
ローラ
IRT81216E04
18 PM01125 2 PIN
ピン
19 S1003K 4 CIR-CLIP
サークリップ
ST-EW-7(3ｶ ｼﾛ)
20 PM52531 2 PIN
ピン
21 S1031A 4 CIR-CLIP
サークリップ
STW 10
22 PM52551 2 PIN
ピン
23 S1031A 4 CIR-CLIP
サークリップ
STW 10
24 PM01016 2 KNUCKLE
ナックル
25 2MGKBA009701 2 CYLINDER, AIR
シリンダ エアー
25.1 Y60243 4 UNION, ELBOW
ユニオン エルボ
KQ2L06-01NS
26 2MGTBB014001 1 BKT, CYLINDER
ＢＫＴ シリンダ
27 H54274 2 BOLT, HEX SOCKET
ボルト 六角穴
M06X025(3ｶ ｼﾛ)
28 W1106F 2 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
29 W1108F 2 WASHER, FLAT
ワッシャ 平
4W-6(3ｶ ｼﾛ)
30 2MGTBB013901 1 BKT, CYLINDER
ＢＫＴ シリンダ
31 H54274 2 BOLT, HEX SOCKET
ボルト 六角穴
M06X025(3ｶ ｼﾛ)
32 W1106F 2 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
33 W1108F 2 WASHER, FLAT
ワッシャ 平
4W-6(3ｶ ｼﾛ)
34 PM52571 2 PIN
ピン
35 N60617 2 NUT, U
ナット Ｕ
M06 P=1.0 1ｼｭ(3ｶ ｼﾛ)
36 W1108H 2 WASHER, FLAT
ワッシャ 平
6M/MX1.6X12.5(3ｶｼﾛ)
37 2MGTBA008701 2 BKT, SENSOR
ＢＫＴ センサ
38 H5427B 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X012(3ｶｼﾛ)
39 W1106E 4 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
40 W1108E 4 WASHER, FLAT
ワッシャ 平
4W-5(3ｶ ｼﾛ)
41 2MGTBA008600 2 SPACER
スペーサ
42 S67039 4 SENSOR, PHOTO
センサ フォト
EE-SX954P-R 3M
43 K64899 4 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M03X022 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
329
PTS- NXT3c- 07
