PTS-NXT3c-07 - 第331页

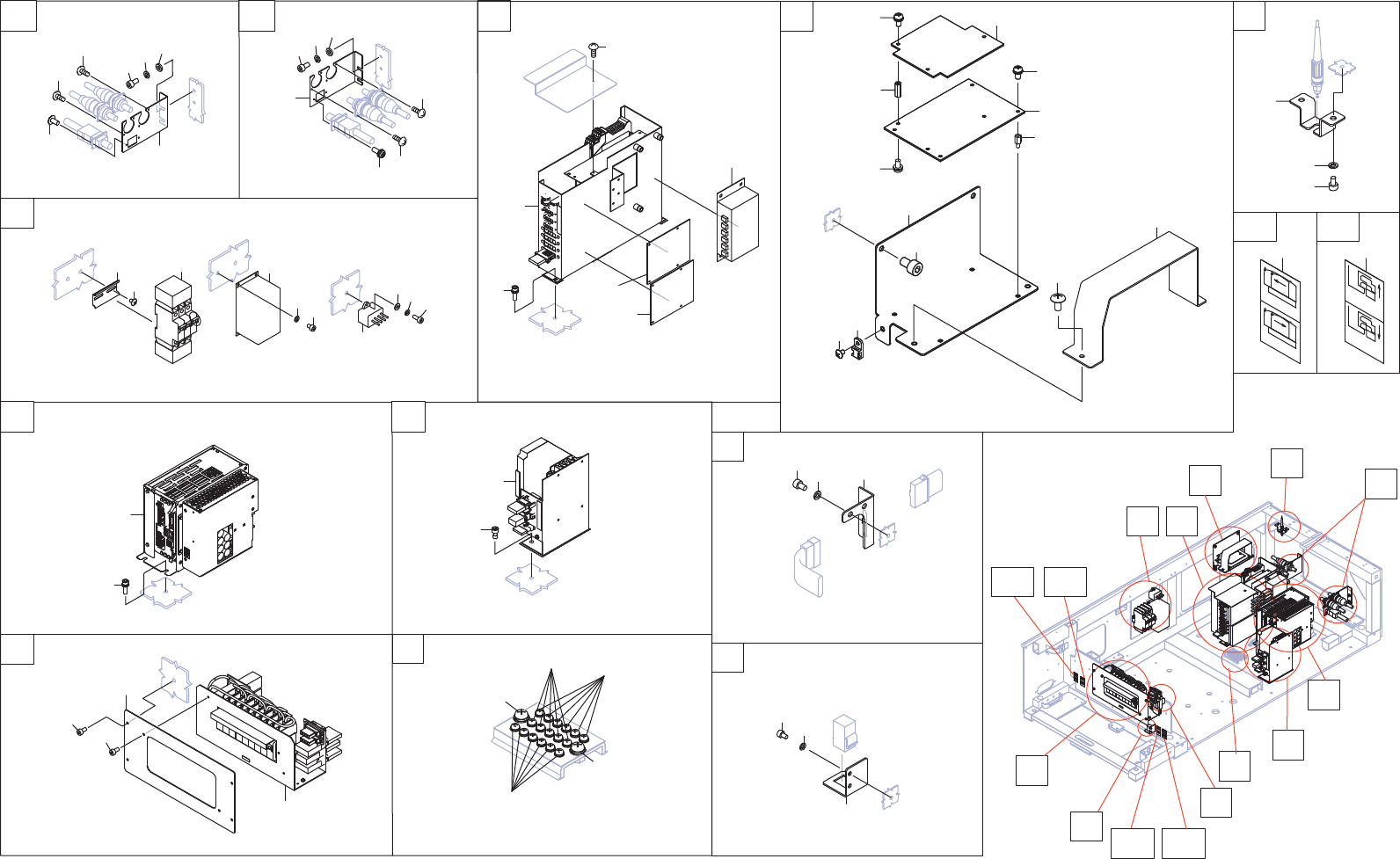

2M IIIc-BASE 8/ 2M IIIc-ベース 8/ 2UGZBA000153 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 11 2AGTBB0 01905 1 BOX, ELECT RIC ＢＯＸ 電気 12 H67890 3 BOLT, HEX S OCKET W ASHER ASS Y ボ…
HH
DD FF
GG
KK
KK
DD
HH
FF
CC
AA
BB
JJ
GG
JJ
LL
ＢＲＥＡＫＥＲＢ
Ｒ
Ｅ
Ａ
Ｋ
Ｅ
Ｒ
ＢＫＴＢ
Ｋ
Ｔ
LL
MM
MM
N1N1
N1N1
N2N2
N2N2
N1N1N2N2
Ａ
Ｂ
Ａ
Ｂ
Ａ
Ｂ
Ａ
Ｂ
Ａ
Ｂ
Ａ
Ｂ
BB
CCA1A1 A2A2
51
51
52
52
52
18
22
36
35
44
45
46
41
42
43
43
47
48
49
50
30
57
55
56
31
32
25
29
27
60
61
65.1
62
66.1
73
74
75
83
85
86
88
89
90
12
76
76
77
76
76
73
74
75
16
77
81
82
84
87
71
72
17
21
28
11
13
14
14
2UGZBA000153
0,,,F࣮࣋ࢫ
2M IIIc-BASE 8/
330
PTS- NXT3c- 07
2M IIIc-BASE 8/
2M IIIc-ベース 8/
2UGZBA000153
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
11 2AGTBB001905 1 BOX, ELECTRIC
ＢＯＸ 電気
12 H67890 3 BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M05X010 CAPｾﾑｽ P=3(3ｶ ｼﾛ)
13 XK04660 1 BOARD, INTERFACE
キバン インタフエース
14 2EGTBA012601 2 BOARD
基板
16 K5171S 1 SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X006(3ｶ ｼﾛ)
17 2AGTBA001005 1 BOX, CONTROL
ＢＯＸ コントロール
18 H69713 4 BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M05X020 CAPｾﾑｽ P=3(3ｶ ｼﾛ)
21 2AGTBA000800 1 BKT
ＢＫＴ
22 H67890 2 BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M05X010 CAPｾﾑｽ P=3(3ｶ ｼﾛ)
25 2MGTBB003202 1 COVER
カバー
27 H5426K 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
28 2AGTBB000303 1 BKT
ＢＫＴ
29 H5426H 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X006(3ｶ ｼﾛ)
30 PB06EE0 1 BKT
ＢＫＴ
31 H54298 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X008(3ｶ ｼﾛ)
32 W1106E 2 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
35 2MGZBB004100 1 BKT
ＢＫＴ
36 H54298 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X008(3ｶ ｼﾛ)
41 XK05750 1 BOARD, PRINTED CIRCUIT
基板 プリント
FH1414A0F
42 S3243G 3 SPACER
スペーサ
ASB-315E
43 K51981 6 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M03X006 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
44 2AGKBA011901 1 BOARD, PRINTED CIRCUIT
基板 プリント
FH1218D0F
45 S3244T 4 SPACER
スペーサ
BSB-308E
46 K51981 4 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M03X006 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
47 2MGZBB004200 1 COVER
カバー
48 K5172M 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X008(3ｶ ｼﾛ)
49 S2025A 1 SHEET
シート
CTAM1
50 K5172L 1 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006(3ｶ ｼﾛ)
51 K5198E 2 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M06X012 ﾅﾍﾞｾﾑｽ P3(3ｶｼﾛ)
52 K61935 17 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M04X008 ﾅﾍﾞｾﾑｽ P4(ｳｽｲﾀﾖｳ･3ｶｼﾛ)
55 PB06DT0 1 BKT
ＢＫＴ
56 H5426H 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X006(3ｶ ｼﾛ)
57 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
60 2MGTBB016100 1 BKT
ＢＫＴ
61 H54298 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X008(3ｶ ｼﾛ)
62 W1106E 2 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
65.1 PX02352 2 NAMEPLATE, SOL
銘板 ＳＯＬ
66.1 PX02342 2 NAMEPLATE, SOL
銘板 ＳＯＬ
71 2EGTBB016200 1 BKT
ＢＫＴ
72 2EGTBB016300 1 BKT
ＢＫＴ
73 H54269 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X010(3ｶｼﾛ)
74 W1106E 4 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
75 W1108E 4 WASHER, FLAT
ワッシャ 平
4W-5(3ｶ ｼﾛ)
76 K5171S 8 SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X006(3ｶ ｼﾛ)
77 K5198B 4 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M03X008 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
81 H75870 1 BREAKER
ブレーカ
FAZ-D30/3-DU
82 RB00651 1 RAIL
レール
83 K5172L 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006(3ｶ ｼﾛ)
84 H60574 1 FILTER
フィルタ
TAC-30-683
85 H5426H 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X006(3ｶ ｼﾛ)
86 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
331
PTS- NXT3c- 07
2M IIIc-BASE 8/
2M IIIc-ベース 8/
2UGZBA000153
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
87 S64559 1 SURGE KILLER
サージキラ
RSPD-420-U4(FK)
88 H5426L 1 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
89 W1106D 1 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
90 W1108S 1 WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4)(3ｶｼﾛ)
332
PTS- NXT3c- 07
