PTS-NXT3c-07 - 第334页

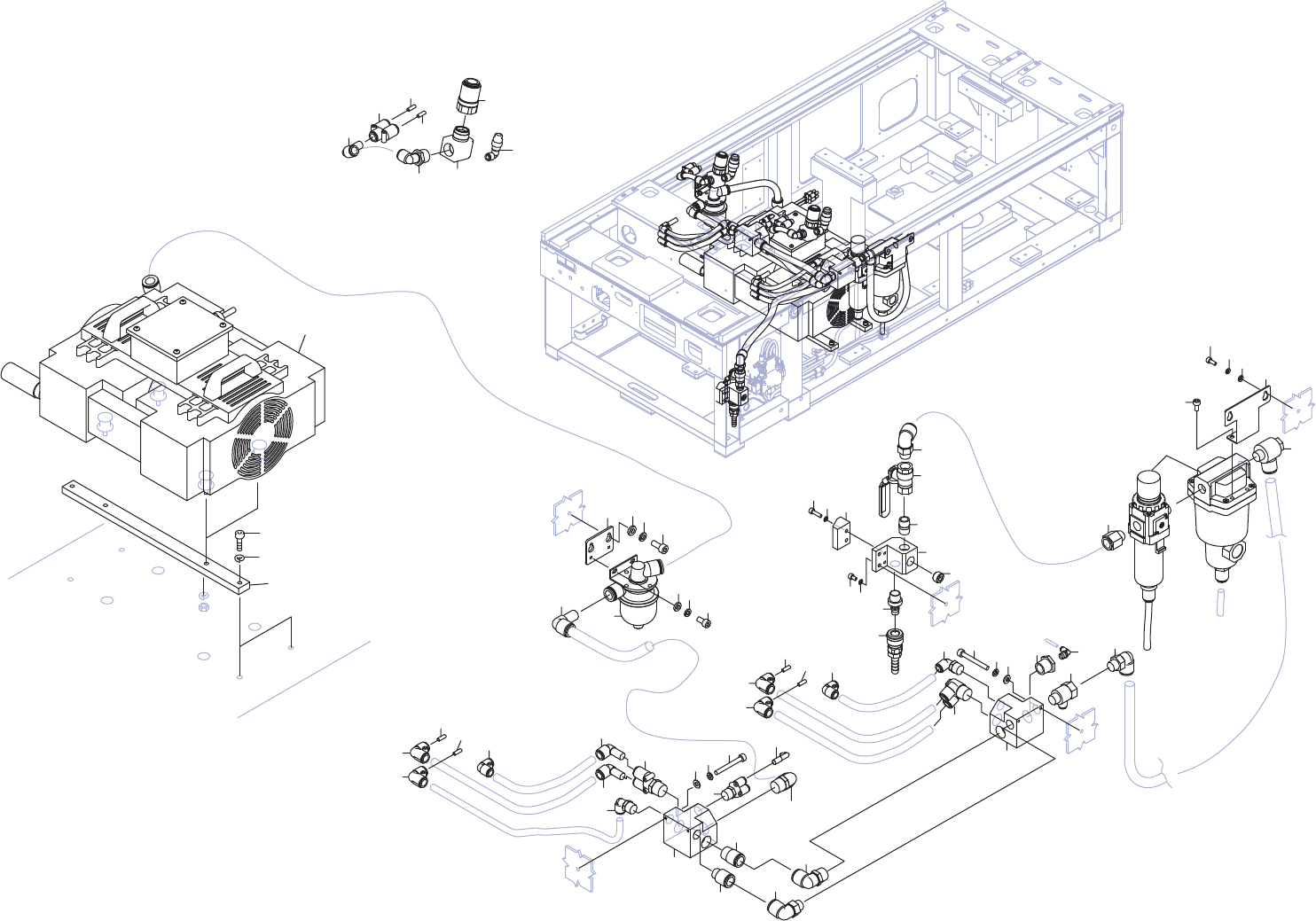

ＯＮ ＯＦＦ ＢＡＬＬ ＶＡＬＶＥ 2 1 3 4 55 56 57 58 59 60 62 63 41 42 43 48 49 50 51 25 26 27 28 29 36 44 45 15 16 17 46 47 47 80 70 71 72 73 74 75 76 77 78 79 81 81 82 83 83 84 10 11 12 13 14 18 30 31 32 33 34 35 40 87 89 90 91 92 93…
このページはブランクページです
This page is intentionally blank.
此页是空白页
333
PTS- NXT3c- 07
ＯＮ
ＯＦＦ
ＢＡＬＬ ＶＡＬＶＥ
2
1
3
4
55
56
57
58
59
60
62
63
41
42
43
48
49
50
51
25
26
27
28
29
36
44
45
15
16
17
46
47
47
80
70
71
72
73
74
75
76
77
78
79
81
81
82
83
83
84
10
11
12
13
14
18
30
31
32
33
34
35
40
87
89
90
91
92
93
88
88
47.1
47.1
83.1
83.1
74.1
0,,,F࣮࣋ࢫ
2M IIIc-BASE 9/
2UGZBA000153
334
PTS- NXT3c- 07
2M IIIc-BASE 9/
2M IIIc-ベース 9/
2UGZBA000153
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGKBA005601 1 PUMP, VACUUM
ポンプ バキューム
2 2MGTBB008200 2 PLATE
プレート
3 H54272 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X020(3ｶｼﾛ)
4 W1106F 4 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
10 PB088C0 1 BKT
ＢＫＴ
11 H5427B 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X012(3ｶｼﾛ)
12 W1106E 2 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
13 W1108E 2 WASHER, FLAT
ワッシャ 平
4W-5(3ｶ ｼﾛ)
14 H3022Z 1 FILTER
フィルタ
VFR20-16-16
15 H54269 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X010(3ｶｼﾛ)
16 W1106E 2 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
17 W1108E 2 WASHER, FLAT
ワッシャ 平
4W-5(3ｶ ｼﾛ)
18 A61139 1 ELBOW
エルボ
KQ2L16-99A
25 PM0F3F3 1 MANIFOLD, AIR
マニホールド エアー
26 H54298 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X008(3ｶ ｼﾛ)
27 W1012A 2 WASHER, CONICAL
ワッシャ 皿
M-5-L
28 K61738 1 COUPLER
カプラ
KK130P-03MS
29 S61265 1 SOCKET
ソケット
KK130S-11B
30 H1282A 1 PIPE, DOUBLE ENDED
パイプ 両口
3/8X 25
31 XB02501 1 VALVE, BALL
バルブ ボール
32 Y60248 1 UNION, ELBOW
ユニオン エルボ
KQ2L16-03AS
33 PJ26330 1 GUIDE
ガイド
34 H5427E 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X018(3ｶ ｼﾛ)
35 W1012A 2 WASHER, CONICAL
ワッシャ 皿
M-5-L
36 A3036A 1 PLUG
埋栓
PT3/8
40 PM0GMM2 1 MANIFOLD
マニホールド
41 H5426Z 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X035(3ｶ ｼﾛ)
42 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
43 W1108S 2 WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4)(3ｶｼﾛ)
44 Y60245 1 UNION, ELBOW
ユニオン エルボ
KQ2L10-03AS
45 Y60265 1 UNION, ELBOW
ユニオン エルボ
KQ2Z12-04AS
46 A61137 1 ELBOW
エルボ
KQ2L10-00A
47 A61138 2 ELBOW
エルボ
KQ2L12-00A
47.1 S3081M 2 SLEEVE
スリーブ
TJ-1208
48 H3327B 1 BUSHING
ブシュ
SUTPB14
49 Y60195 1 UNION, ELBOW
ユニオン エルボ
KQ2L04-01AS
50 Y60263 1 UNION, ELBOW
ユニオン エルボ
KQ2VF08-03AS
51 Y60248 1 UNION, ELBOW
ユニオン エルボ
KQ2L16-03AS
55 2MGLBA006000 1 BKT
ＢＫＴ
56 H5427B 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X012(3ｶｼﾛ)
57 W1106E 2 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
58 W1108E 2 WASHER, FLAT
ワッシャ 平
4W-5(3ｶ ｼﾛ)
59 2MGKBB002602 1 FILTER REGULATOR
フィルタレギュレータ
60 H5425B 2 BOLT, HEX SOCKET
ボルト 六角穴
M06X010(3ｶｼﾛ)
62 Y60261 1 UNION, ELBOW
ユニオン エルボ
KQ2V16-03AS
63 Y60241 1 UNION, ELBOW
ユニオン エルボ
KQ2H16-03AS
70 PM0GMM2 1 MANIFOLD
マニホールド
71 H5426Z 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X035(3ｶ ｼﾛ)
72 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
73 W1108S 2 WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4)(3ｶｼﾛ)
74 Y60258 1 UNION
ユニオン
KQ2U08-03AS
