A1 A1 A2 A2 A1 A1 A2 A2 1 2 2 5 4 3 3 5 4 5 4 5 4 7 6 7 6 7 6 7 6 8 9 13 14 13 14 19 20 21 22 22 23 25 27 28 32 31 34 33 0,,,F࣮࣋ࢫ 2M IIIc-BASE 12/ 2UGZBA000153 OPTION 3 4 4 P TS - N X T3 c - 0 7
2M IIIc-BASE 11/
2M IIIc-ベース 11/
2UGZBA000153
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
2 2MGZBA002201 1 COVER
カバー
3 H5428N 2 BOLT, HEX SOCKET
ボルト 六角穴
M08X025(3ｶｼﾛ)
4 W1106G 2 WASHER, LOCK
ワッシャ スプリング
8M/M(3ｶｼﾛ)
5 W1108G 2 WASHER, FLAT
ワッシャ 平
4W-8(3ｶ ｼﾛ)
7 2MGZBB007400 1 COVER
カバー
10 PM0K4E2 2 BLOCK
ブロック
11 H20937 4 PIN, PARALLEL
ピン 平行
φ05X15 A種(m6) ｽﾃﾝﾚｽ
12 PM0K4F2 2 BLOCK
ブロック
13 PM0K4G1 2 BLOCK
ブロック
14 2MGLBA007102 2 NUT
ナット
15 2MGLBA007302 2 BOLT, JOINT
ボルト ジョイント
16 2MGLBA007200 2 NUT
ナット
17 W1108G 2 WASHER, FLAT
ワッシャ 平
4W-8(3ｶ ｼﾛ)
18 S1003H 2 CIR-CLIP
サークリップ
ST-EW-6(3ｶ ｼﾛ)
19 PM0K4H1 2 BLOCK
ブロック
20 PM0DKC0 2 COLLAR
カラー
21 N1079C 2 NUT, HEX
ナット 六角
M05 P=0.8 1ｼｭ(3ｶｼﾛ)
22 W1106E 2 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
23 PM0K4L2 4 PLATE
プレート
24 H54241 8 BOLT, HEX SOCKET
ボルト 六角穴
M06X015(3ｶｼﾛ)
25 W1106F 8 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
26 2MGLBA009800 2 BOLT, LEVELLING
ボルト レベリング
27 2MGLBA007900 2 SPACER
スペーサ
28 2MGLBA009700 2 SPACER
スペーサ
29 PB09NF1 2 PLATE
プレート
30 K60941 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M06x015(3ｶｼﾛ)
31 W1005N 2 WASHER
ワッシャ
WSSB20-8-5
32 2MGLBA007502 2 PAD, ANTI-VIBRATION
パット 防振
41 PB09ZH0 4 PLATE, FIXED
プレート 固定
T parts
42 H54298 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X008(3ｶ ｼﾛ)
43 W1106E 4 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
45 PM0K5E1 2 BLOCK
ブロック
INT, H=950
46 H54279 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X050(3ｶ ｼﾛ)
INT, H=950
47 W1013A 4 WASHER, CONICAL
ワッシャ 皿
M- 6-H INT, H=950
49 PM0KDN0 2 SPACER
スペーサ
INT, H=912
53 PB06ET2 1 BKT, RETAINER
ＢＫＴ 押え
T parts
54 H77404 5 BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M08X022 WAｿｹｯﾄSPﾀｲﾌﾟ(3ｶ ｼﾛ)
68 PB06EY1 1 BKT
ＢＫＴ
T parts
69 H54241 2 BOLT, HEX SOCKET
ボルト 六角穴
M06X015(3ｶｼﾛ)
70 W1106F 2 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
71 W1108F 2 WASHER, FLAT
ワッシャ 平
4W-6(3ｶ ｼﾛ)
72 H77404 1 BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M08X022 WAｿｹｯﾄSPﾀｲﾌﾟ(3ｶ ｼﾛ)
81 2MGTBB015401 3 PLATE
プレート
T parts
82 H77404 10 BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M08X022 WAｿｹｯﾄSPﾀｲﾌﾟ(3ｶ ｼﾛ)
343
PTS- NXT3c- 07
A1A1
A2A2
A1A1
A2A2
1
2
2
5
4
3
3
5
4
5
4
5
4
7
6
7
6
7
6
7
6
8
9
13
14
13
14
19
20
21
22
22
23
25
27
28
32
31
34
33
0,,,F࣮࣋ࢫ

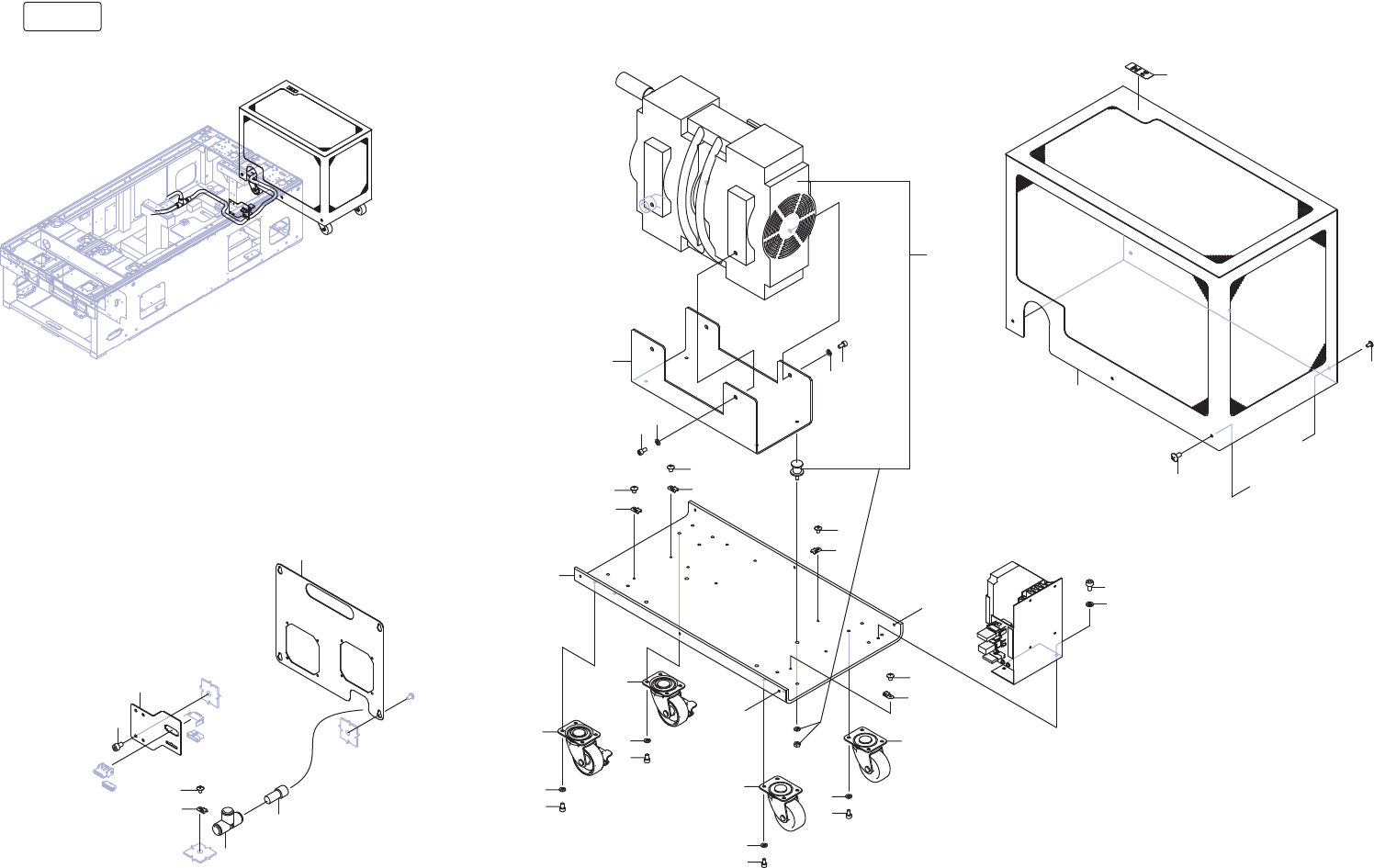

2M IIIc-BASE 12/
2UGZBA000153
OPTION
344
PTS- NXT3c- 07
2M IIIc-BASE 12/
2M IIIc-ベース 12/
2UGZBA000153
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGZBB005900 1 PLATE
プレート
2 K2024W 2 CASTER, UNIVERSAL
キャスタ 自在
NO.105-N-S
3 K2024R 2 CASTER
キャスタ
NO.105-N
4 H5425B 16 BOLT, HEX SOCKET
ボルト 六角穴
M06X010(3ｶｼﾛ)
5 W1106F 16 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
6 S2025A 4 SHEET
シート
CTAM1
7 K5172L 4 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006(3ｶ ｼﾛ)
8 PB44311 1 BKT
ＢＫＴ
9 2MGKBA005601 1 PUMP, VACUUM
ポンプ バキューム
13 H5425C 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X012(3ｶｼﾛ)
14 W1106F 4 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
19 H54298 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X008(3ｶ ｼﾛ)
20 W1106E 2 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
21 2MGZBB005801 1 COVER
カバー
22 K5173B 6 SCREW, C/R TRUSS
小ネジ 十穴トラス
M05X010(3ｶ ｼﾛ)
23 2MGTBA016200 1 SEAL
シール
25 2MGZBB004700 1 COVER
カバー
27 2MGZBB006600 1 HOLDER, CONNECTOR
ホルダ コネクタ
28 H54298 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X008(3ｶ ｼﾛ)
31 Y60447 1 UNION
ユニオン
KQ2T16-00A
32 H3145T 1 PLUG
プラグ
KQ2P-16
33 S2025A 1 SHEET
シート
CTAM1
34 K5172L 1 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006(3ｶ ｼﾛ)
345
PTS- NXT3c- 07
