PTS-NXT3c-07 - 第349页
2M IIIc-BASE LINKING PARTS 2M IIIc-ベース連結部 品 2UGZBA000153 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 PM0GSK0 1 COLLA R カラー 2 H7672 8 2 BOL T, HEX SOCKET WASHER ASSY ボルト 六角穴…
ＯＮ
ＯＦＦ
ＢＡＬＬ ＶＡＬＶＥ
DETAIL JJ
II
II
JJ
JJ
DETAIL II
1
2
4
5
8
9
10
11
12
13
14
15
16
17
105
106
109
110
113
114
116
0,,,F࣮࣋ࢫ㐃⤖㒊ရ

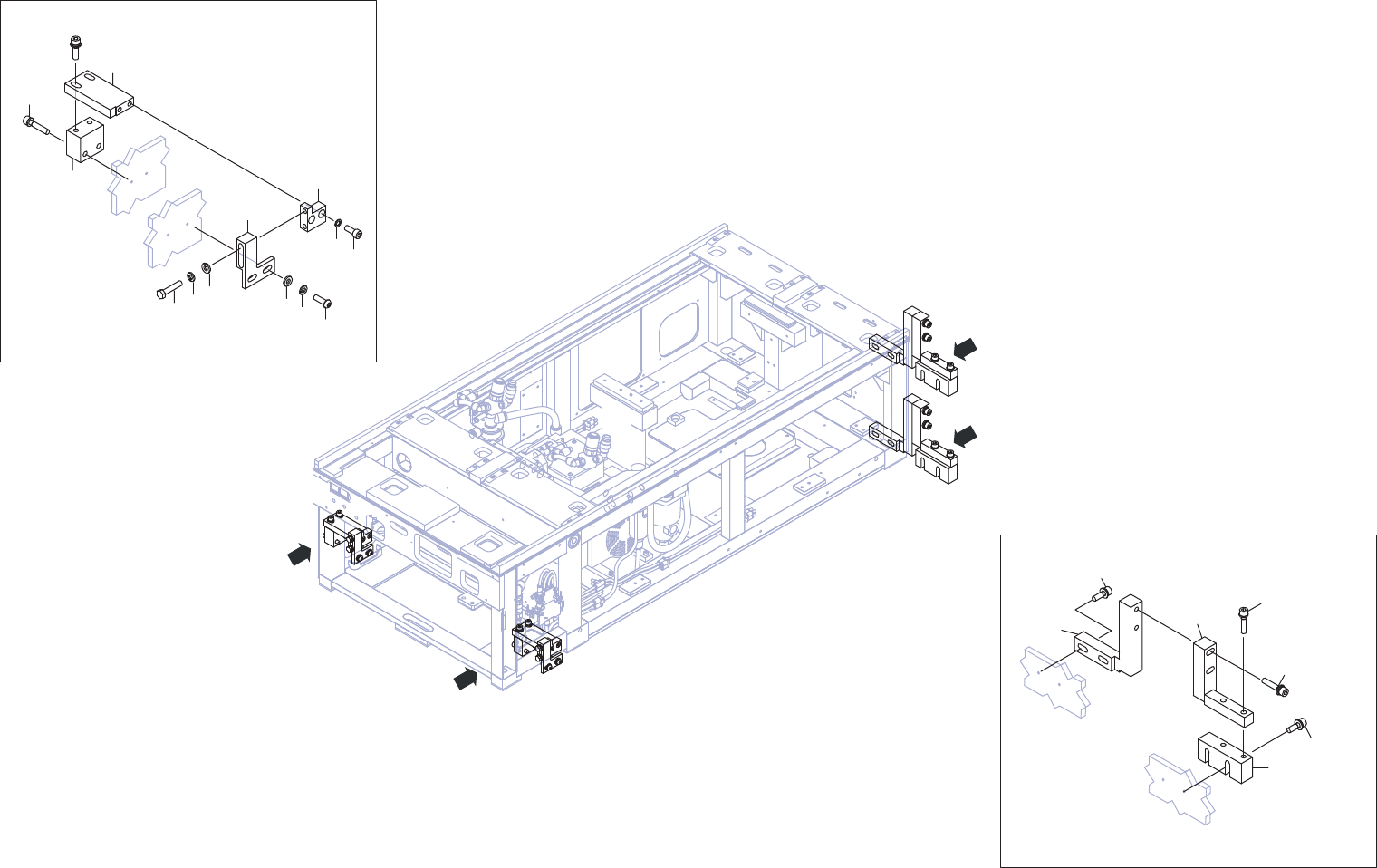

2M IIIc-BASE LINKING PARTS
2UGZBA000153
348
PTS- NXT3c- 07
2M IIIc-BASE LINKING PARTS
2M IIIc-ベース連結部品
2UGZBA000153
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 PM0GSK0 1 COLLAR
カラー
2 H76728 2 BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M08X040 WAｿｹｯﾄSﾀｲﾌﾟ(3ｶ ｼﾛ)
4 PM0FCC2 1 BKT
ＢＫＴ
5 H76727 2 BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M08X030 WAｿｹｯﾄSPﾀｲﾌﾟ(3ｶ ｼﾛ)
8 PM0FCB3 1 BKT
ＢＫＴ
9 K65155 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M08X025(3ｶ ｼﾛ)
10 W1106G 2 WASHER, LOCK
ワッシャ スプリング
8M/M(3ｶｼﾛ)
11 W1108G 2 WASHER, FLAT
ワッシャ 平
4W-8(3ｶ ｼﾛ)
12 PM0FDS3 1 BKT
ＢＫＴ
13 H52611 2 BOLT, HEX
ボルト 六角
M08X040(3ｶ ｼﾛ)
14 W1106G 2 WASHER, LOCK
ワッシャ スプリング
8M/M(3ｶｼﾛ)
15 W1108G 2 WASHER, FLAT
ワッシャ 平
4W-8(3ｶ ｼﾛ)
16 H5428L 2 BOLT, HEX SOCKET
ボルト 六角穴
M08X020(3ｶ ｼﾛ)
17 W1014A 2 WASHER, CONICAL
ワッシャ 皿
M- 8-H
105 PM0KTY3 1 BKT
ＢＫＴ
106 H76726 2 BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M08X025 WAｿｹｯﾄSPﾀｲﾌﾟ(3ｶ ｼﾛ)
109 PM0KTW1 1 BKT
ＢＫＴ
110 H76181 2 BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M08X040 WAｿｹｯﾄSPﾀｲﾌﾟ(3ｶ ｼﾛ)
113 PM0KTX2 1 BKT
ＢＫＴ
114 H76729 2 BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M08X035 WAｿｹｯﾄSﾀｲﾌﾟ(3ｶ ｼﾛ)
116 H76726 2 BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M08X025 WAｿｹｯﾄSPﾀｲﾌﾟ(3ｶ ｼﾛ)
349
PTS- NXT3c- 07
BB
AA
FF
H=900
H=900
H=912
H=920
H=925
H=930
H=935
H=940
H=950
H=970
HH
PARTS FOR
TRANSPORTATION
LL
MM
MM
NN
OO
NN
HH
HH
MM
NN
AA
P1P1
P2P2
P2P2
P2P2
AA
BB
FF
HH
HH
KK
OO
LL
LL
P1P1
P1P1
10
11
20
22
23
24
20.1
25.1
28
23
25
29
30
31
20.2
20.3
70
71
72
12
16
17
13
5
4
16
17
4.1
15
14
67
68
80
101
101
102
103
104
105
106
107
108
109
110
82
83
84
86
87
88
90
91
93
94
92
110
2
1
2
3
3
67
68
5
6
7
8
9
6
7
8
9
190
190
191
192
192
193
193
194
194
195
196
197
195
196
197
191

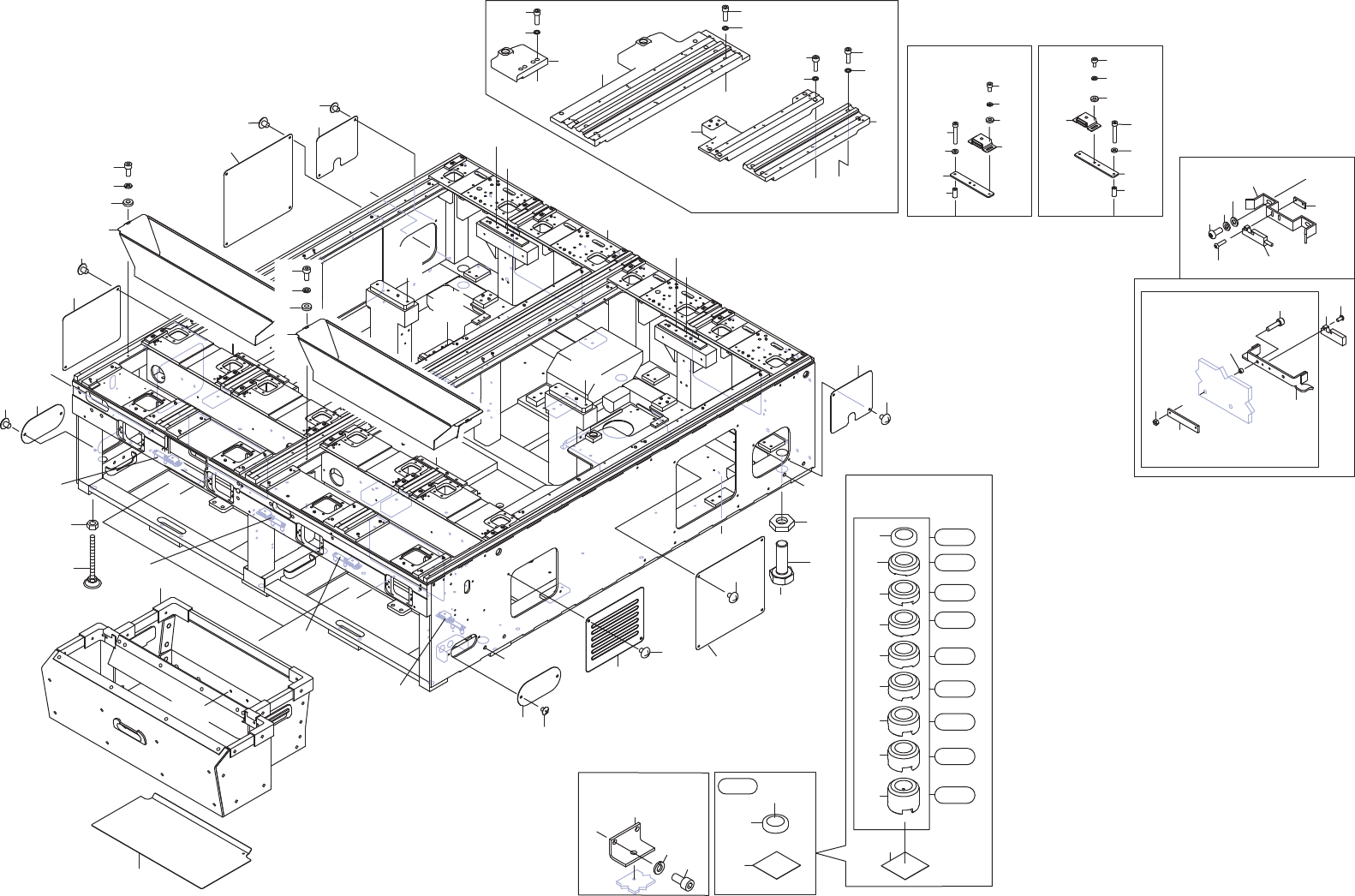

2UGZBB000153
0,,,F࣮࣋ࢫ
4M IIIc-BASE 1/
350
PTS- NXT3c- 07
