PTS-NXT3c-07 - 第362页
Ａ Ｂ Ａ Ｂ Ａ Ｂ Ｂ Ａ Ｂ Ａ Ｂ Ａ Ａ Ｂ Ａ Ｂ A1 A1 A2 A2 D D D D DETAIL Bc Bc OPTION D D E E A1 A1 A2 A2 E E E E Ａ Ｂ A3 A3 A3 A3 Bc Bc Ba Ba B B Bc Bc A2 A2 A3 A3 DETAIL B B DETAIL Ba Ba 11 12 12.1 14 15 13 17 17 18 18 19 10 20 21 22…
このページはブランクページです
This page is intentionally blank.
此页是空白页
361
PTS- NXT3c- 07
Ａ
Ｂ
Ａ
Ｂ
Ａ
Ｂ
Ｂ
Ａ
Ｂ
Ａ
Ｂ
Ａ
Ａ
Ｂ
Ａ
Ｂ
A1A1
A2A2
DD
DD
DETAIL BcBc
OPTION
DD
EE
A1A1
A2A2
EE
EE
Ａ
Ｂ
A3A3
A3A3
BcBc
BaBa
BB
BcBc
A2A2
A3A3
DETAIL BB
DETAIL BaBa
11
12
12.1
14
15
13
17
17
18
18
19
10
20
21
22
1
2
16
16
7
6
5
31
34
36
35
37
26
42
43
39
40
41
24
23
27
30
31
32
28
29
32
30
38
44
45
46
9
8
2UGZBB000153
0,,,F࣮࣋ࢫ

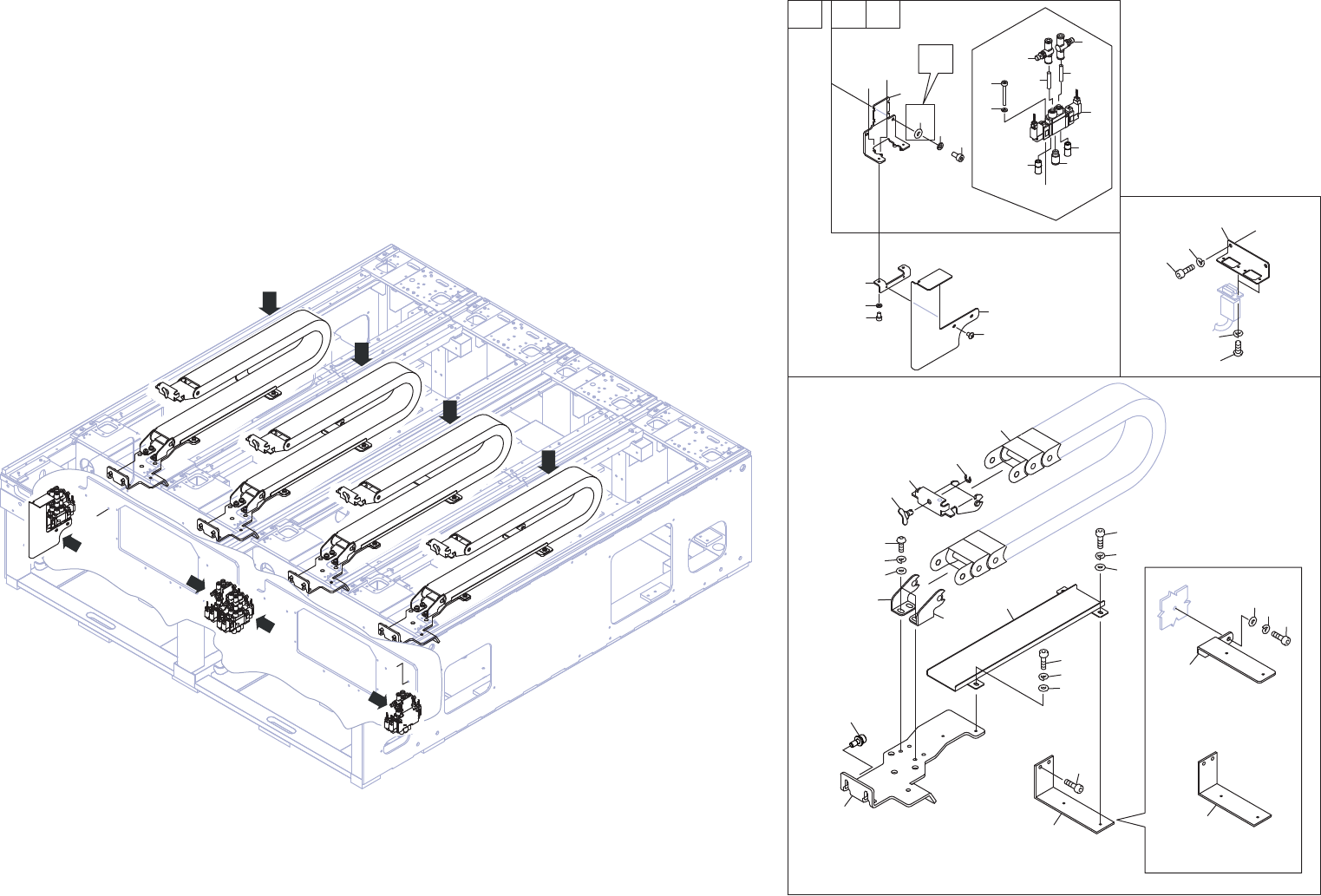

4M IIIc-BASE 4/
362
PTS- NXT3c- 07
4M IIIc-BASE 4/
4M IIIc-ベース 4/
2UGZBB000153
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGZBB004400 1 COVER
カバー
2 K5171S 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X006(3ｶ ｼﾛ)
5 PB06BZ1 2 BKT
ＢＫＴ
OPTION
6 H54298 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X008(3ｶ ｼﾛ)
OPTION
7 W1106E 4 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
OPTION
8 K5178N 8 SCREW, C/R PAN
小ネジ 十穴鍋
M03X006(ｽﾃﾝﾚｽ)
9 W1106C 8 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
10 PB0AMA2 4 BKT
ＢＫＴ
11 H5426K 8 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
12 W1106D 8 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
12.1 W1108S 2 WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4)(3ｶｼﾛ)
13 H67698 8 VALVE, SOL
バルブ ＳＯＬ
SY5220T-5MOZ-C6-F2-X490-Q
14 H54258 16 BOLT, HEX SOCKET
ボルト 六角穴
M03X025(3ｶ ｼﾛ)
15 W1106C 16 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
16 K5340Y 16 CONTROLLER, SPEED
コントローラ スピード
AS2001F-06(ｼﾛ)
17 PZ20931 16 TUBE
チューブ
18 S63104 16 SILENCER
サイレンサ
AN10-01
19 Y60252 8 UNION, HALF
ユニオン ハーフ
KQ2S08-01AS
20 PB0AMB0 1 BKT, COVER
ＢＫＴ カバー
21 H54250 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X005(3ｶ ｼﾛ)
22 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
23 2MGTBB016500 4 BKT
ＢＫＴ
24 H67988 8 BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M06X015 CAPｾﾑｽ P=3(3ｶ ｼﾛ)
26 PB92294 4 HOLDER
受け
27 H5426K 12 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
28 W1106D 12 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
29 W1043C 12 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
30 PB92301 1 BKT
ＢＫＴ
31 PB92311 1 BKT
ＢＫＴ
32 H54269 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X010(3ｶｼﾛ)
34 2MGZBB001801 2 BKT
ＢＫＴ
35 H5427B 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X012(3ｶｼﾛ)
36 W1106E 4 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
37 W1108E 4 WASHER, FLAT
ワッシャ 平
4W-5(3ｶ ｼﾛ)
38 PB92351 4 BKT
ＢＫＴ
39 PB92361 4 BKT
ＢＫＴ
40 K52584 16 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M06X012(3ｶ ｼﾛ)
41 W1106F 16 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
42 W1108F 16 WASHER, FLAT
ワッシャ 平
4W-6(3ｶ ｼﾛ)
43 K65429 4 FLEXIBLE TRACK
ケーブルベア
TKP35H22-40W50R37-31L
44 PB92373 4 BKT
ＢＫＴ
45 T67703 4 KNOB
ツマミ
D4-AJW5-45
46 S1003K 4 CIR-CLIP
サークリップ
ST-EW-7(3ｶ ｼﾛ)
363
PTS- NXT3c- 07
