4M IIIc-BASE 5/ 4M IIIc-ベース 5/ 2UGZBB000153 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 PM3005 1 4 PIN, GUIDE ピン ガイド 1.1 H5428 S 4 BOL T, HEX SOCKET ボルト 六角穴 M08X03 5(3 ｶ ｼﾛ…
CC
CC
AA
AA
BB
BB
BB
BB
AA
AA
CC
CC

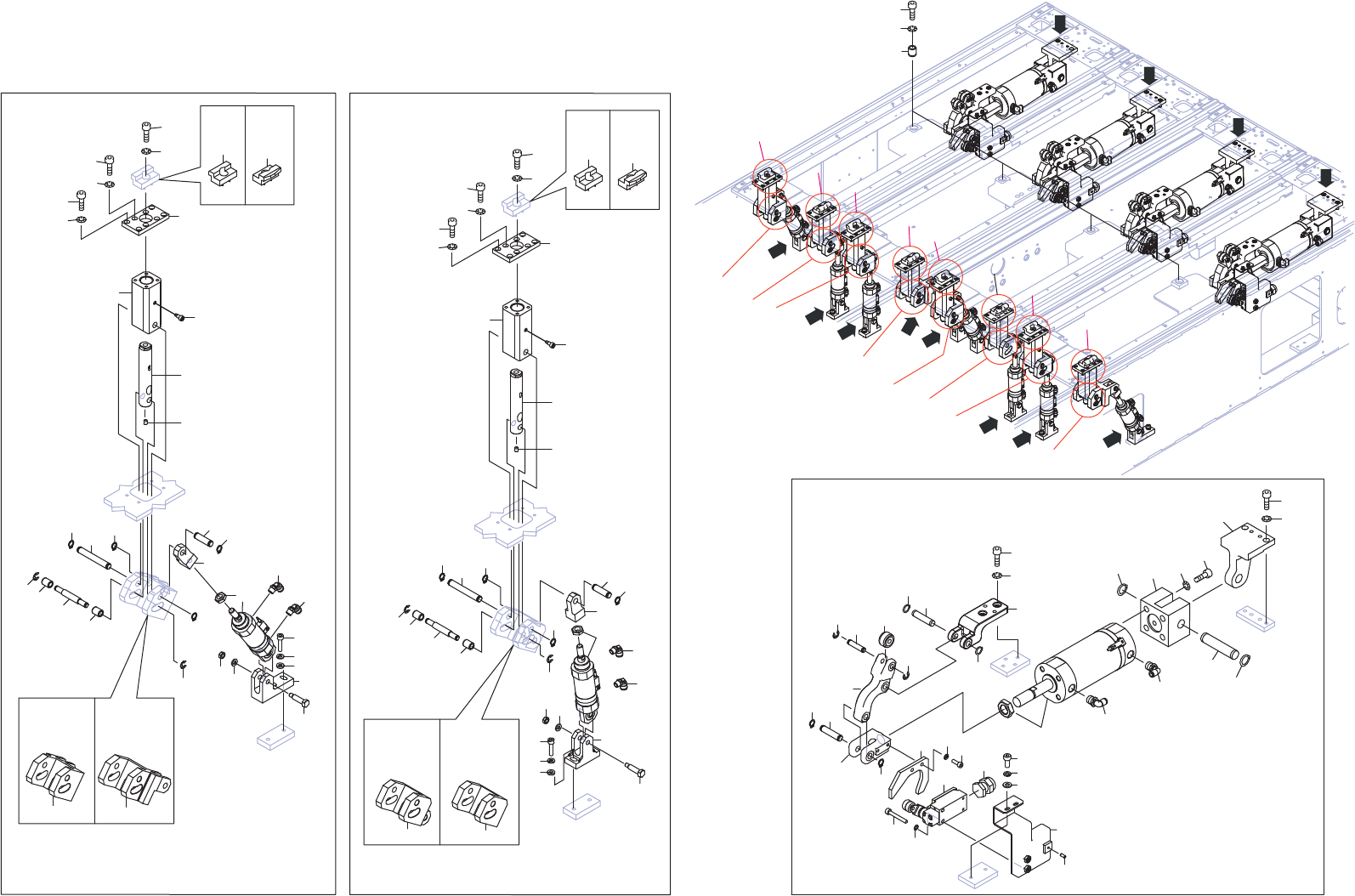

DETAIL CC
a1a1
a1a1
aa1aa1
aa2aa2
aa2aa2
aa1aa1
b1b1
b1b1
bb1bb1
bb1bb1
bb2bb2
b2b2
b2b2
bb2bb2
a2a2
a2a2
DETAIL AA DETAIL BB
b1b1
b2b2
a1a1
a2a2
aa1aa1
aa2aa2
bb1bb1
bb2bb2
1
1.1
1.2
40
44
37
38
41
41
41
43
42
45
45
52
52
47
48
50
49
54
55
53
51
47.1
47.1
41
40
60
61
62
63
64
65
66
67
68
69
70
71
36
46
21
25
26
23
22
19
17
18
27
18
14
14
16
16
20
20
4
5
4
5
7
8
2
9
10
11
12
15
13
13.1
35
34
33
22.1
22.1
22.1
22.1
22
21
17
18
18
14
14
16
16
20
4
5
4
5
7
8
2
6
6
6
6
9
10
11
12
15
13.2
13.3
19
20
30
31
28
32
35
34
33
2UGZBB000153
0,,,F࣮࣋ࢫ
4M IIIc-BASE 5/
364
PTS- NXT3c- 07
4M IIIc-BASE 5/
4M IIIc-ベース 5/
2UGZBB000153
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 PM30051 4 PIN, GUIDE
ピン ガイド
1.1 H5428S 4 BOLT, HEX SOCKET
ボルト 六角穴
M08X035(3ｶ ｼﾛ)
1.2 W1014A 4 WASHER, CONICAL
ワッシャ 皿
M- 8-H
2 2MGTBB001000 8 PLATE
プレート
4 H5427B 64 BOLT, HEX SOCKET
ボルト 六角穴
M05X012(3ｶｼﾛ)
5 W1012A 64 WASHER, CONICAL
ワッシャ 皿
M-5-L
6 PT00391 8 JAW
爪
7 H5428L 8 BOLT, HEX SOCKET
ボルト 六角穴
M08X020(3ｶ ｼﾛ)
8 W1014A 8 WASHER, CONICAL
ワッシャ 皿
M- 8-H
9 2MGKBA004001 8 HOLDER
ホルダ
10 PM52492 8 BOLT
ボルト
11 PM01096 8 SHAFT
シャフト
12 2MGKBZ002000 8 SCREW, HEX SOCKET SET
ネジ 六角穴止め
13 2MGTBA007601 2 LEVER
レバー
13.1 2MGTBA007701 2 LEVER
レバー
13.2 2MGTBA007801 2 LEVER
レバー
13.3 2MGTBA007901 2 LEVER
レバー
14 R61482 16 ROLLER
ローラ
IRT81216E04
15 PM01125 8 PIN
ピン
16 S1003K 16 CIR-CLIP
サークリップ
ST-EW-7(3ｶ ｼﾛ)
17 PM52531 8 PIN
ピン
18 S1031A 16 CIR-CLIP
サークリップ
STW 10
19 PM52551 8 PIN
ピン
20 S1031A 16 CIR-CLIP
サークリップ
STW 10
21 PM01016 8 KNUCKLE
ナックル
22 2MGKBA009701 8 CYLINDER, AIR
シリンダ エアー
22.1 Y60243 16 UNION, ELBOW
ユニオン エルボ
KQ2L06-01NS
23 2MGTBB013801 4 BKT, CYLINDER
ＢＫＴ シリンダ
25 H54274 8 BOLT, HEX SOCKET
ボルト 六角穴
M06X025(3ｶ ｼﾛ)
26 W1106F 8 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
27 W1108F 8 WASHER, FLAT
ワッシャ 平
4W-6(3ｶ ｼﾛ)
28 2MGTBB014101 4 BKT, CYLINDER
ＢＫＴ シリンダ
30 H54272 8 BOLT, HEX SOCKET
ボルト 六角穴
M06X020(3ｶｼﾛ)
31 W1106F 8 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
32 W1108F 8 WASHER, FLAT
ワッシャ 平
4W-6(3ｶ ｼﾛ)
33 PM52571 8 PIN
ピン
34 N60617 8 NUT, U
ナット Ｕ
M06 P=1.0 1ｼｭ(3ｶ ｼﾛ)
35 W1108H 8 WASHER, FLAT
ワッシャ 平
6M/MX1.6X12.5(3ｶｼﾛ)
36 2MGTBB013502 4 BKT
ＢＫＴ
37 H54241 8 BOLT, HEX SOCKET
ボルト 六角穴
M06X015(3ｶｼﾛ)
38 W1013A 8 WASHER, CONICAL
ワッシャ 皿
M- 6-H
40 PM52511 8 PIN
ピン
41 S1031A 16 CIR-CLIP
サークリップ
STW 10
42 2MGTBB013201 4 LEVER, CLAMP
レバー クランプ
43 R50011 4 ROLLER
ローラ
NAST8ZZ
44 PM52561 4 PIN
ピン
45 S1003K 8 CIR-CLIP
サークリップ
ST-EW-7(3ｶ ｼﾛ)
46 2MGTBB018903 4 JOINT, KNUCKLE
ジョイント ナックル
47 2MGTBA001402 4 CYLINDER, AIR
シリンダ エアー
47.1 Y60244 8 UNION, ELBOW
ユニオン エルボ
KQ2L06-02AS
48 PM01264 4 BKT, CYLINDER
ＢＫＴ シリンダ
365
PTS- NXT3c- 07
4M IIIc-BASE 5/
4M IIIc-ベース 5/
2UGZBB000153
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
49 H5429D 16 BOLT, HEX SOCKET
ボルト 六角穴
M10X050(3ｶ ｼﾛ)
50 W1015A 16 WASHER, CONICAL
ワッシャ 皿
M-10-H
51 PM25483 4 PIN, PIVOT
ピン 支点
52 S1035A 8 CIR-CLIP
サークリップ
STW 16
53 2MGTBA001601 4 BKT, CYLINDER
ＢＫＴ シリンダ
54 H54241 8 BOLT, HEX SOCKET
ボルト 六角穴
M06X015(3ｶｼﾛ)
55 W1013A 8 WASHER, CONICAL
ワッシャ 皿
M- 6-H
60 2MGTBB002700 4 DOG, SW
ドッグ ＳＷ
61 H5427C 8 BOLT, HEX SOCKET
ボルト 六角穴
M05X015(3ｶ ｼﾛ)
62 W1106E 8 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
63 2MGZBB001903 4 BKT
ＢＫＴ
64 H5426L 8 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
65 W1106D 8 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
66 W1043C 8 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
67 H2093W 4 PIN, PARALLEL
ピン 平行
φ04X10 B種(h8)
68 S64292 4 SW, LIMIT
ＳＷ リミット
D4N-1225-FM
69 N2029Z 4 NIPPLE
ニップル
STR-13.5 (5301 5130)
70 H5426Y 8 BOLT, HEX SOCKET
ボルト 六角穴
M04X030(3ｶ ｼﾛ)
71 W1011A 8 WASHER, CONICAL
ワッシャ 皿
M-4-L
