4M IIIc-BASE 5/
4M IIIc-ベース 5/
2UGZBB000153
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
49 H5429D 16 BOLT, HEX SOCKET
ボルト　六角穴
M10X050(3ｶ ｼﾛ)
50 W1015A 16 WASHER, CONICAL
ワッシャ　皿
M-10-H
51 PM25483 4 PIN, PIVOT
ピン　支点
52 S1035A 8 CIR-CLIP
サークリップ
STW 16
53 2MGTBA001601 4 BKT, CYLINDER
ＢＫＴ　シリンダ
54 H54241 8 BOLT, HEX SOCKET
ボルト　六角穴
M06X015(3ｶｼﾛ)
55 W1013A 8 WASHER, CONICAL
ワッシャ　皿
M- 6-H
60 2MGTBB002700 4 DOG, SW
ドッグ　ＳＷ
61 H5427C 8 BOLT, HEX SOCKET
ボルト　六角穴
M05X015(3ｶ ｼﾛ)
62 W1106E 8 WASHER, LOCK
ワッシャ　スプリング
5M/M(3ｶ ｼﾛ)
63 2MGZBB001903 4 BKT
ＢＫＴ
64 H5426L 8 BOLT, HEX SOCKET
ボルト　六角穴
M04X010(3ｶ ｼﾛ)
65 W1106D 8 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
66 W1043C 8 WASHER, FLAT
ワッシャ　平
4W- 4(3ｶｼﾛ)
67 H2093W 4 PIN, PARALLEL
ピン　平行
φ04X10 B種(h8)
68 S64292 4 SW, LIMIT
ＳＷ　リミット
D4N-1225-FM
69 N2029Z 4 NIPPLE
ニップル
STR-13.5 (5301 5130)
70 H5426Y 8 BOLT, HEX SOCKET
ボルト　六角穴
M04X030(3ｶ ｼﾛ)
71 W1011A 8 WASHER, CONICAL
ワッシャ　皿
M-4-L
366
PTS- NXT3c- 07
このページはブランクページです
This page is intentionally blank.
此页是空白页
367
PTS- NXT3c- 07
AA
AA
BB
BB

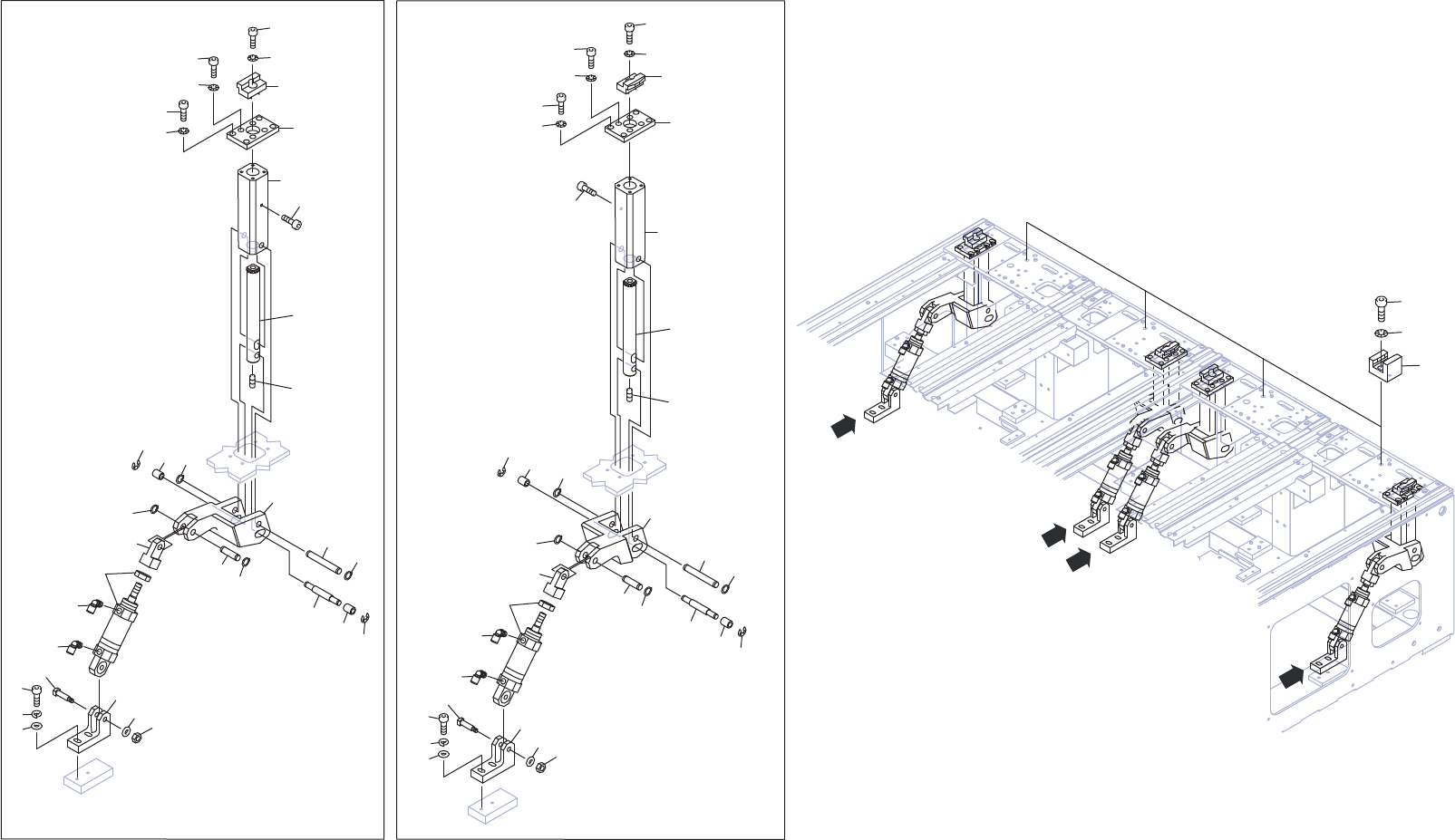

DETAIL AA DETAIL BB
1
3
2
25
28
29
30
27
26
17
16
13
9
7
8
7
8
10
11
5
9
10
11
7
8
7
8
12
22
20
18
24
23
24
21
22
19
18
20
33
33
32
31
28
29
30
27
32
31
25
26
14
15
5
13
12
22
20
18
24
23
24
21
22
19
18
20
14
15
26.1
26.1
26.1
26.1
2UGZBB000153
0,,,F࣮࣋ࢫ
4M IIIc-BASE 6/
